부식 관리를 위한 비용 효율적인 316L 튜브 및 SA350 LF2/316L 클래드 튜브시트를 갖춘 플로팅 헤드 열교환기

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	YUHONG
인증:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
모델 번호:	AES

결제 및 배송 조건:

최소 주문 수량:	1세트
가격:	1--1000000 USD
포장 세부 사항:	팔레트/레인 커버 및 메쉬 백
배달 시간:	45~150일
공급 능력:	50 세트/월

접촉

모든 제품

스테인레스 스틸 이음새 없는 파이프 (308)

스테인레스 스틸 이음매 없는 튜브 (297)

듀플렉스 스테인레스 스틸 파이프 (132)

듀플렉스 스테인리스강 강관 (33)

바늘 튜브 (134)

열교환기 지느러미 튜브 (672)

열 교환기 (20)

하 스텔로이 C 파이프 (443)

열 교환 튜브 펀들 (40)

열교환기 튜브시트 (117)

열교환기 방해 (37)

공기 냉각기 (9)

압력 용기 (4)

스테인레스 스틸 용접 파이프 (58)

스테인레스 스틸 코일 튜브 (120)

니켈 합금 파이프 (266)

니켈 합금 튜브 (92)

인코넬 튜브 (240)

합금 강 강관 (204)

티타늄 튜브 (15)

밝은 단련된 관 (155)

탄소강 보일러 튜브 (151)

강철 맞춤 (826)

강철 플랜지 (615)

다른 사람 (401)

부착용 부품 (7)

상세 제품 설명

강조하다:

316L 튜브 플로팅 헤드 열교환기

SA350 LF2/316L 클래드 튜브시트 쉘 및 튜브 열교환기

비용 효율적인 부식 관리 열교환기

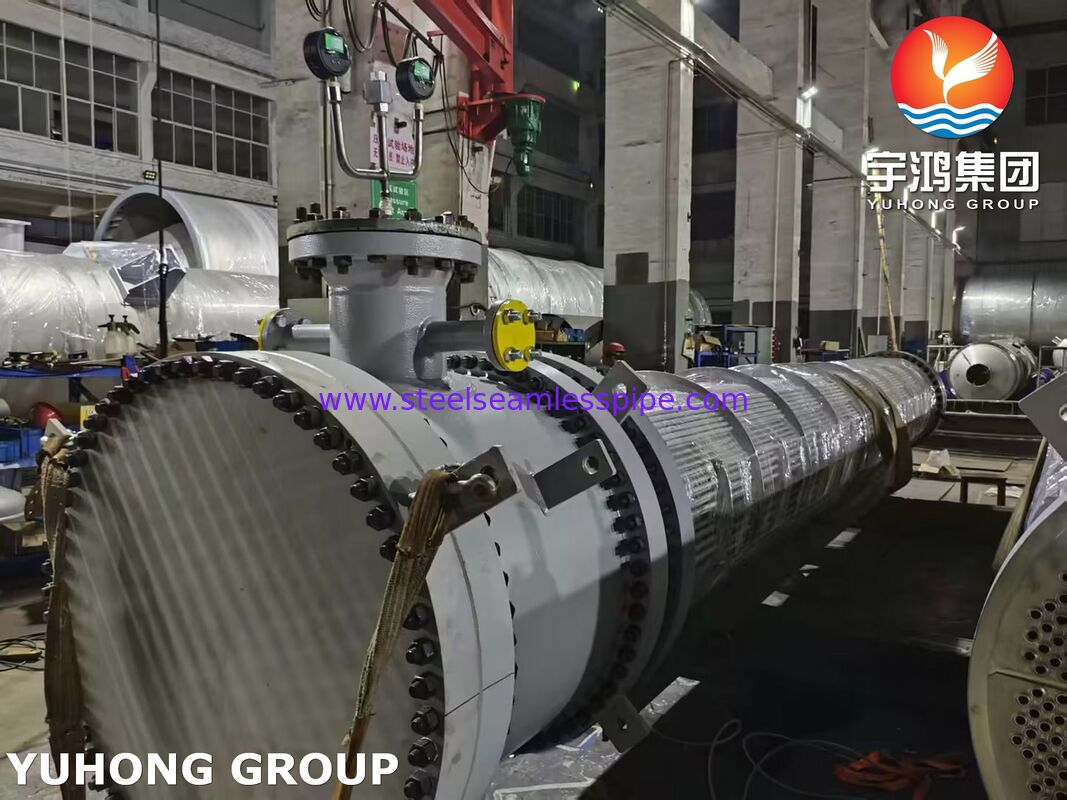

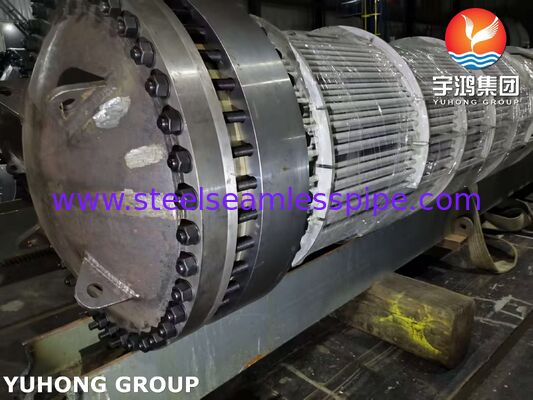

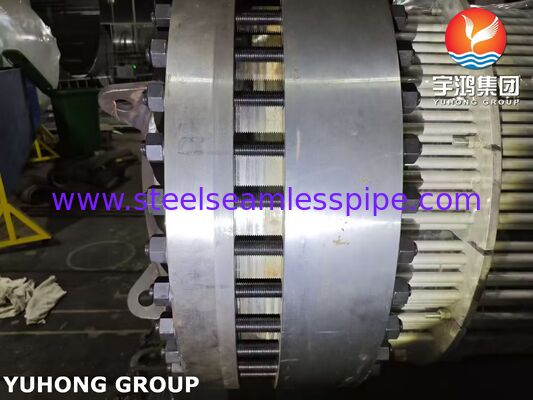

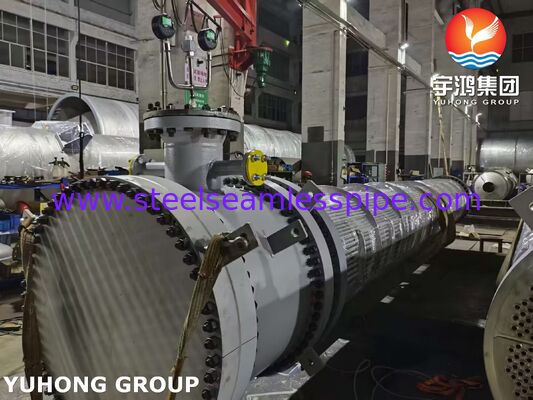

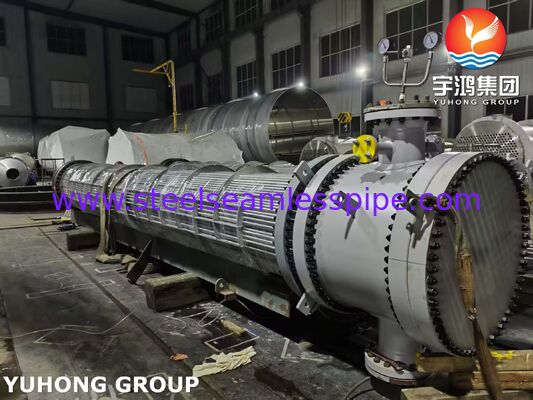

316L 튜브 및 SA350 LF2/316L 클래드 튜브시트를 갖춘 플로팅 헤드 열교환기

Yuhong Holding Group Co., Ltd.는 ASME 코드 열 전달 및 압력 장비 전문 제조업체입니다. 당사의 전문성은 쉘 앤 튜브 열교환기(플로팅 헤드, 고정 튜브 시트, U-튜브 유형 포함), 압력 용기 및 공기 냉각기의 설계 및 제작에 걸쳐 있습니다. 또한 정밀 교체 튜브 번들, 열교환기 튜브, 핀 튜브 및 모든 관련 부품의 선두 공급업체입니다.

이 플로팅 헤드 열교환기는 전체 프로젝트 비용을 관리하면서 중요한 지점에서 강력한 내식성이 필요한 서비스에 맞게 설계되었습니다. AISI 316L 스테인리스 스틸 튜브로 제작된 튜브 측면과 316L 스테인리스 스틸 층으로 클래드된 전략적으로 설계된 SA350 LF2 탄소강 튜브시트가 특징입니다. 이 구성은 부식 및 침식이 가장 많이 발생하는 튜브-튜브시트 접합부와 튜브 측면에 우수한 보호 기능을 제공하는 동시에 구조적 강도를 위해 경제적인 탄소강을 사용합니다.

주요 구성 요소 및 재료 선택

구성 요소	재료 사양 및 구성	목적 및 기술적 근거
열교환기 튜브	AISI 316L / ASME SB213	주요 열 전달 표면에 대한 일반적인 부식 및 염화물 피팅 저항성을 제공하는 이음매 없는 스테인리스 스틸 튜브.
튜브시트	SA350 LF2 (단조 탄소강) 및 롤 본딩 316L 클래딩	탄소강 베이스는 기계적 강도와 비용 효율성을 제공합니다. 316L 클래드 층은 중요한 용접/확장 접합부 및 공정 유체에 노출된 튜브 측면에서 내식성을 보장합니다.
쉘	일반적으로 ASME SA516 Gr. 70 탄소강	쉘 측 유체를 포함합니다. 재료는 쉘 측 서비스 조건을 기반으로 선택되며, 종종 저비용 재료를 사용할 수 있습니다.
플로팅 헤드 어셈블리	헤드: SA516 Gr.70 / 개스킷 접합부	튜브 번들이 쉘과 독립적으로 팽창 및 수축할 수 있도록 하여 열 응력을 제거합니다.
배플 및 지지 시스템	SA516 Gr.70 탄소강	열 효율성을 위해 쉘 측 흐름을 유도하고 튜브 번들을 지지합니다.

클래드 튜브시트를 선택해야 하는 경우?

차등 부식 문제 해결

튜브 측 유체가 부식성이 높은 경우(예: 해수, 산성 매체) 쉘 측 유체는 온화한 경우(예: 냉각수, 증기), 전체 고강도 튜브시트에 고체 스테인리스 스틸을 사용하는 것은 지나치게 비쌉니다. 클래드 튜브시트는 부식 방지 합금(예: 316L)의 3-12mm 층을 탄소강 기판에 영구적으로 접착하여 이 모순을 완벽하게 해결합니다.

용접 무결성 보장

튜브 끝과 튜브시트 사이의 연결(용접 또는 확장)은 신뢰성에 매우 중요합니다. 클래드 튜브시트에서 튜브는 동일한 316L 클래딩 재료에 직접 용접되어 이종 강철 용접으로 인해 발생할 수 있는 금속학적 문제를 방지하고 접합 수명을 보장합니다.

총 프로젝트 비용 최적화

고체 스테인리스 스틸 또는 고합금 튜브시트에 비해 클래드 튜브시트는 재료 비용을 크게 절감하여 총 수명 주기 비용 효율성을 우선시하는 프로젝트에 이상적인 선택입니다.

핵심 장점 및 맞춤형 서비스

대상 내식성 설계: 가장 중요한 영역(튜브 및 튜브시트 접촉 표면)에 값비싼 내식성 재료를 정확하게 적용하여 성능과 비용 간의 최적의 균형을 달성합니다.
우수한 유지 관리성: 플로팅 헤드 설계를 통해 전체 튜브 번들을 쉽게 제거하여 316L 튜브 및 튜브시트 표면의 철저한 검사, 기계적 세척 또는 유지 관리를 용이하게 합니다.
유연한 재료 구성: 특정 튜브 측/쉘 측 유체 특성을 기반으로 가장 경제적인 재료 조합을 권장할 수 있습니다.
광범위한 적용 적응성: 화학 산업의 히터/냉각기, 해상 플랫폼의 폐쇄 루프 냉각수 시스템 및 튜브 측과 쉘 측 매체의 부식성 차이가 큰 모든 공정에 특히 적합합니다.

맞춤형 엔지니어링 솔루션 받기

장기적인 내식성과 투자 효율성의 균형을 맞춘 열교환 솔루션을 찾고 있다면, 당사 엔지니어가 전문적인 평가를 제공할 수 있습니다. 특정 조건에 따라 자세한 기술 솔루션을 얻으려면 공정 매개변수를 jimmy@steelseamlesspipe.com으로 보내주십시오.
