| 원래 장소: | 중국 |
| 브랜드 이름: | Yuhong |
| 인증: | ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| 모델 번호: | AES, 플로팅 헤드 쉘 및 튜브 열교환기 |
| 최소 주문 수량: | 1개 세트. |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 짚자리 |
| 배달 시간: | 45 - 150일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 100 세트 |
| 강조하다: | ASME VIII U-Stamp 열 교환기,316L 스테인리스 스틸 열 교환기,플로팅 헤드 쉘 및 튜브 열 교환기 |
||
|---|---|---|---|
유홍 그룹 유한 회사 는 인증된 열 전달 장비 및 압력 용기 제조 업체입니다. 당사는 ASME Section VIII 및 TEMA 표준에 따라 쉘 앤 튜브 열 교환기(플로팅 헤드, U-튜브, 고정 튜브 시트), 압력 용기, 공기 냉각기를 포함한 포괄적인 제품 설계 및 제작을 전문으로 합니다. 또한 교체용 튜브 번들, U-튜브, 열 교환기 튜브, 핀 튜브 및 부품(튜브 시트, 배플, 헤드)도 공급합니다. 장비는 ASME U-Stamp 인증을 받았으며 전 세계 고객에게 공급됩니다.

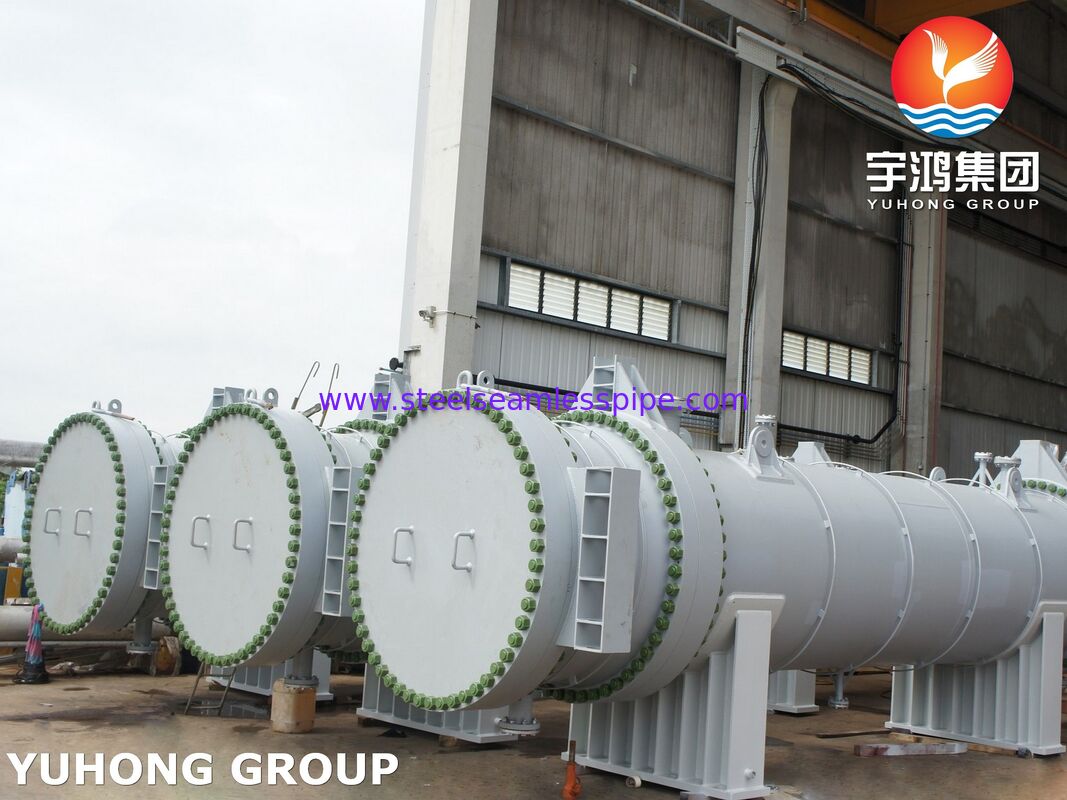

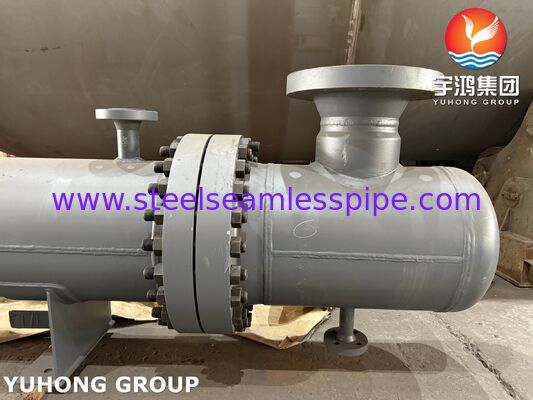

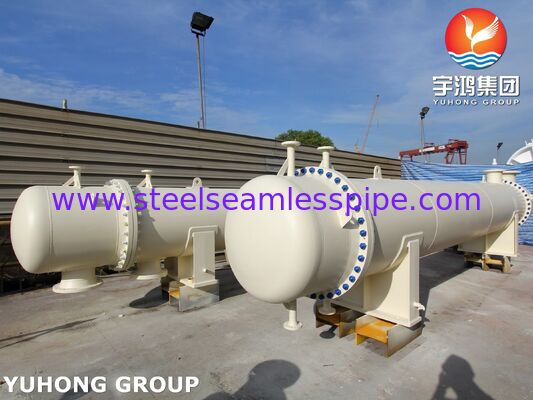

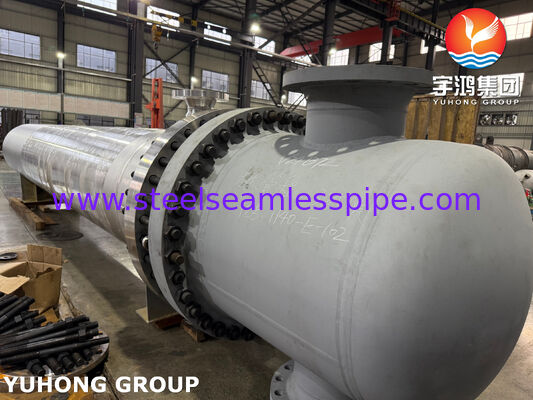

AES 타입 플로팅 헤드 쉘 앤 튜브 열 교환기는 상당한 열팽창, 높은 온도 및 빈번한 유지 보수 하에서 높은 신뢰성이 요구되는 공정 조건에 최적의 솔루션입니다. 이 장치는 ASME 보일러 및 압력 용기 코드 Section VIII Division 1 및 TEMA(Tubular Exchanger Manufacturers Association) 표준을 엄격하게 준수하여 설계 및 제작됩니다. 316L 스테인리스강(러시아 아날로그 03Х17Н14М3)을 사용하면 공격적인 환경에서 우수한 내식성과 긴 서비스 수명을 보장합니다.
| 매개변수 | 설명 / 값 |
|---|---|
| 열 교환기 유형 | AES (TEMA 지정에 따름) — 채널 및 분리형 커버, 단일 통과 쉘, 백킹 장치가 있는 플로팅 헤드 |
| 설계 코드 | ASME Section VIII, Division 1 (U-Stamp 인증) |
| 설계 표준 | TEMA Class R / C / B (고객 요구 사항에 따름) |
| 튜브 재질 | ASME SB213 TP316L (심리스, 저탄소 스테인리스강) |
| 튜브 시트 재질 | SA182 F316L / SA350 LF2 (316L 오버레이 포함, 선택 사항) |
| 쉘 재질 | SA516 Gr.70 (탄소강) / SA240 316L (요구 사항에 따름) |
| 쉘 직경 | 325mm ~ 1800mm (맞춤 제작) |
| 튜브 길이 | 최대 12000mm |
| 열 전달 표면적 | 최대 2000m² |
| 설계 압력 | 최대 10MPa (프로젝트별) |
| 설계 온도 | -50°C ~ +450°C |
| 테스트 유형 | 설명 |
|---|---|
| 수압 테스트 | ASME VIII Div.1에 따라 설계 한계를 초과하는 압력으로 쉘 측 및 튜브 측에서 수행 |
| 공압 테스트 | 공정 조건으로 인해 수압 테스트가 불가능한 경우 적용 |
| 비파괴 검사(NDT) | 용접부 및 모재에 대한 방사선(RT), 초음파(UT), 염료 침투(PT) 및 자분 탐상(MT) 검사 |
| 누출 테스트 | 튜브-튜브 시트 조인트(확장 및 용접) 검증, 요청 시 헬륨 누출 테스트 포함 |
| 재질 인증 | EN 10204 3.1 인증서 제공과 함께 완전한 추적성 |
열팽창 보상. 플로팅 헤드는 튜브 번들이 쉘과 독립적으로 자유롭게 팽창하고 수축할 수 있도록 합니다. 이로 인해 두 유체 간의 온도 차이가 50°C를 초과하는 경우 매우 중요한 열 응력이 완전히 제거됩니다.
유지 보수 및 청소 용이성. 튜브 번들은 쉘에서 완전히 분리할 수 있어 기계적 청소, 검사 또는 튜브 교체를 위해 튜브의 전체 외부 표면과 내부 쉘 공동에 접근할 수 있습니다. 오염 및 침전물 형성이 발생하기 쉬운 서비스에 권장됩니다.
가혹한 서비스에서의 높은 신뢰성. 이 설계는 상당한 압력 강하와 온도 변동을 견딜 수 있어 가장 중요한 공정 루프에 적합합니다.
316L 재질의 내식성. 저탄소 함량은 용접 후 민감화 및 입계 부식을 제거하며, 몰리브덴 함량은 염화물 함유 환경에서 공식 및 틈새 부식에 대한 저항성을 보장합니다.
클래드 튜브 시트. 매체의 부식성이 다른 공정(예: 튜브 내부의 부식성 유체, 쉘 내부의 중성 유체)의 경우, 이중 금속 튜브 시트가 사용됩니다. 즉, 탄소강 베이스(SA350 LF2)에 316L의 용접 오버레이 또는 클래드 층이 있습니다. 이는 신뢰성을 손상시키지 않으면서 비용 효율성을 보장합니다.
배플 구성. 세그먼트 또는 이중 세그먼트 배열의 배플은 쉘 측의 교차 흐름 속도를 최적화하여 열 전달 효율을 향상시키고 튜브의 유동 유발 진동을 방지합니다.
튜브-튜브 시트 조인트. 연결은 작동 조건 및 필요한 밀봉도에 따라 확장, 씰 용접 또는 둘 다의 조합을 사용하여 수행됩니다.
석유 정제 (원유 예열, 응축, 제품 냉각)
석유화학 및 화학 산업 (반응기 시스템의 열 교환, 증기 응축, 열 회수)
가스 처리 (공정 가스 냉각 및 가열)
발전 (윤활유 냉각기, 응축기, 급수 가열기)
식품 및 제약 산업 (높은 순도 요구 사항을 위한 316L 스테인리스강 구조)
ASME U-Stamp 인증. ASME BPVC Section VIII Division 1을 완벽하게 준수하며 전 세계적으로 인정받습니다. 모든 장치는 설계부터 최종 테스트까지 엄격한 품질 관리를 거칩니다.
TEMA 준수. TEMA Class R (가혹한 정유 서비스), C (일반 상업용), B (화학 공정)에 따른 설계 및 제조.
맞춤형 엔지니어링. 고객의 특정 공정 매개변수에 맞춘 열 교환기 개발 — 열 계산, 유압 분석, 기계 설계 및 재료 선택.
전체 사이클 공급. 열 전달 장비 제조, 예비 부품 및 구성 요소 공급, 애프터 서비스 지원.
글로벌 물류. CIS 국가, 유럽, 중동 및 동남아시아로의 수출 경험. 프로젝트별 요구 사항 및 현지 규정 준수에 대한 이해.
플로팅 헤드 열 교환기에서는 튜브 번들을 완전히 분리하여 튜브의 내부 및 외부를 모두 청소하고 검사할 수 있습니다. U-튜브 설계에서는 벤드의 내부 표면을 청소하기 어렵습니다. 플로팅 헤드는 오염 문제가 발생할 수 있는 서비스에 선호됩니다.
A — 전면 고정 헤드 유형 (분리형 커버가 있는 채널); E — 쉘 유형 (단일 통과 쉘); S — 후면 헤드 유형 (백킹 장치가 있는 플로팅 헤드). 이것은 가장 일반적이고 유지 보수가 용이한 구성 중 하나입니다.
316L은 2-3%의 몰리브덴을 함유하여 염화물 및 기타 공격적인 성분을 포함하는 환경에서 공식 및 틈새 부식에 대한 저항성을 크게 향상시킵니다.
견적, 기술 상담 또는 특정 매개변수에 따른 열 교환기 크기 조정을 원하시면 다음으로 문의하십시오:
