| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | 스테인레스 강, 탄소강, 합금 강 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 포장 세부 사항: | 합판 케이스 /철 케이스 |
| 배달 시간: | 7 일 |
| 지불 조건: | l/c, t/t |
| 튜브 재료: | TP304,TP304L,TP316L,A179,A192 | 주요 부문: | 쉘, 접시 헤드, 노즐, U 벤드 튜브, 욕조, 배플 |
|---|---|---|---|
| 크기: | 도면에 따라 | 기준: | ASTM TEMA |
| 패키지: | 팔레트, 합판 케이스 | 설계: | 사용자 정의 |
| 강조하다: | TEMA 인증 U 벤드 열교환기,정유 U 스탬프 열교환기,U 벤드 튜브 열교환 기 |
||
정유 공장용 TEMA 인증 U 벤드 튜브 열교환기 U 스탬프
| 특징 | U자형 튜브 열교환기 | 스트레이트 튜브 열교환기 |
| 열팽창 | 자유 부동; 매우 잘 처리합니다. | 양쪽 끝에 고정; 큰 ΔT의 경우 쉘에 팽창 조인트가 필요합니다. |
| 튜브 시트 | 하나 | 둘 |
| 내부 청소 | 어려움(화학적 방법만). | 쉬움(로딩 또는 브러싱 가능). |
| 튜브 교체 | 어려움(종종 새 번들 필요). | 개별 튜브 교체 가능. |
| 비용 | 일반적으로 낮음. | 일반적으로 높음. |
튜브 열교환기 주요 특징:

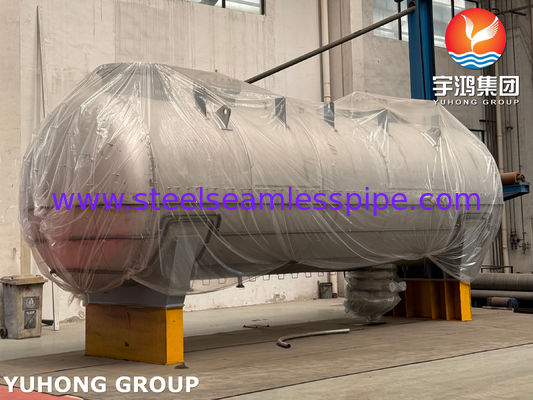

쉘: 하나의 유체("쉘 측 유체")를 포함하는 큰 외부 용기.
U자형 튜브: U자 모양으로 구부러진 튜브 번들. 두 번째 유체("튜브 측 유체")가 이를 통해 흐릅니다.

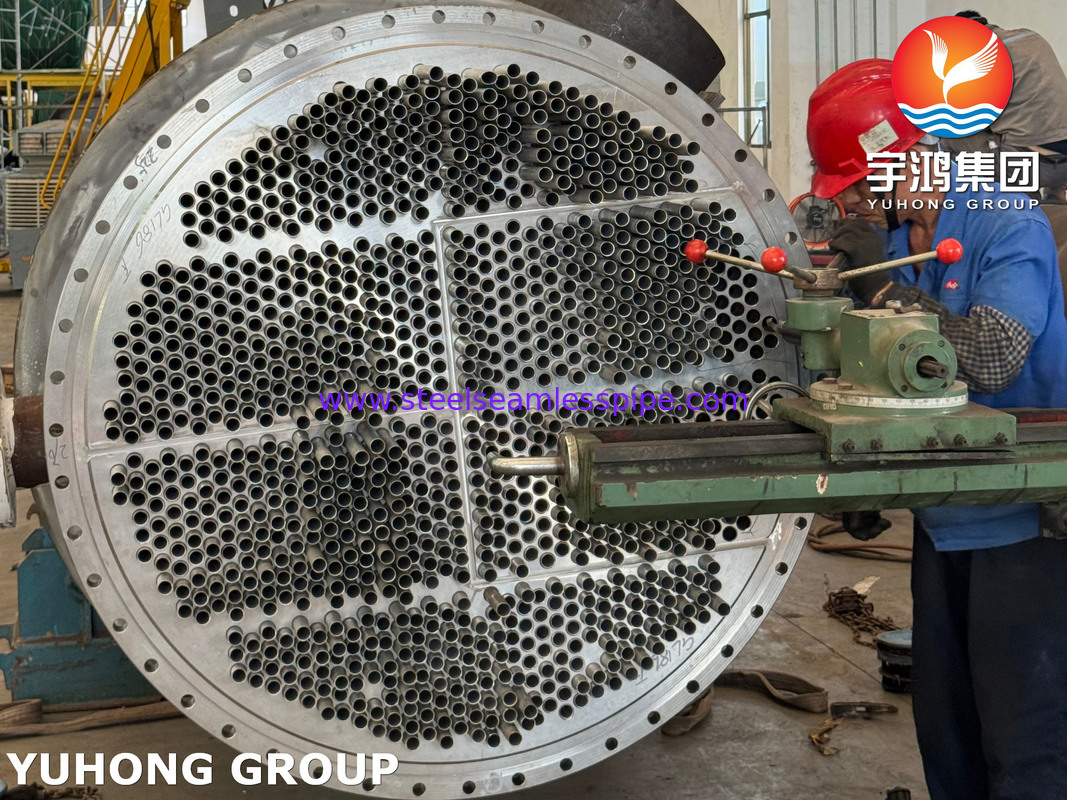

튜브 시트: 정밀한 구멍 패턴으로 뚫린 단일 두꺼운 금속판. U자형 튜브의 입구 및 출구 다리는 모두 이 동일한 튜브 시트에 부착됩니다.
고정 채널/헤드: 튜브 측 유체가 들어가고 나가는 전면의 챔버. 여기에는 보닛 또는 헤드라고 하는 중요한 부분이 포함되어 있으며, 파티션(배플)으로 분할됩니다. 이 파티션은 들어오는 유체를 튜브로 안내하고 나가는 유체와 분리합니다.
배플: 쉘 내부에 배치된 플레이트. 두 가지 주요 목적을 수행합니다:
긴 U자형 튜브를 지지하여 진동을 방지합니다.
쉘 측 유체가 튜브 번들을 가로질러 앞뒤로 흐르도록 하여 열 전달 효율을 높입니다.
유형 열교환기 튜브:
U 벤드 & 스트레이트.
|
|
|
