| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A403 WP304 WP304L WP310S WP316 WP316L WP316Ti WP317L WP321 WP321H WP304H WP347H WP904L |
| 최소 주문 수량: | 1pc |
|---|---|
| 포장 세부 사항: | 팔레트, 합판 케이스 |
| 배달 시간: | 7 일 |
| 지불 조건: | l/c, t/t |
| 재료: | WP304 WP304L WP310S WP316 WP316L WP316Ti WP317L WP321 WP321H WP304H WP347H WP904L | 기준: | ASTM A403 |
|---|---|---|---|
| 애플리케이션: | 배관 시스템, 장비, 열교환기, 석유 및 가스 산업, 밸브 등 | 크기: | 사용자 정의 |

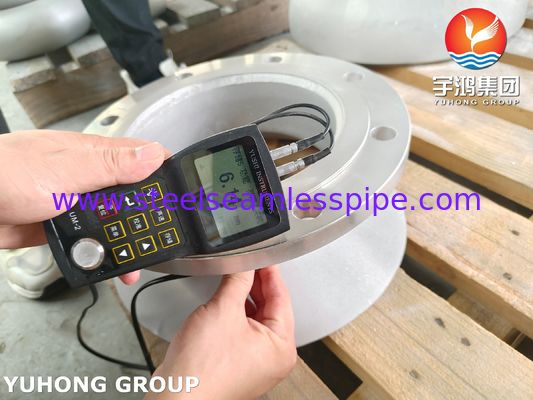

| ndt: | Pt, ut | 부분: | 파이프, 팔꿈치, 플랜지, 종 입, 감속기 |
| 강조하다: | 스테인리스 스틸 벨머스 파이프 스풀,맞춤형 강철 부착 파이프,벨머스 파이프 스풀 보증 |
||

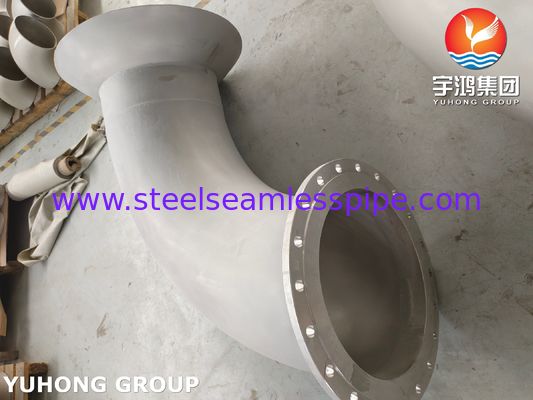

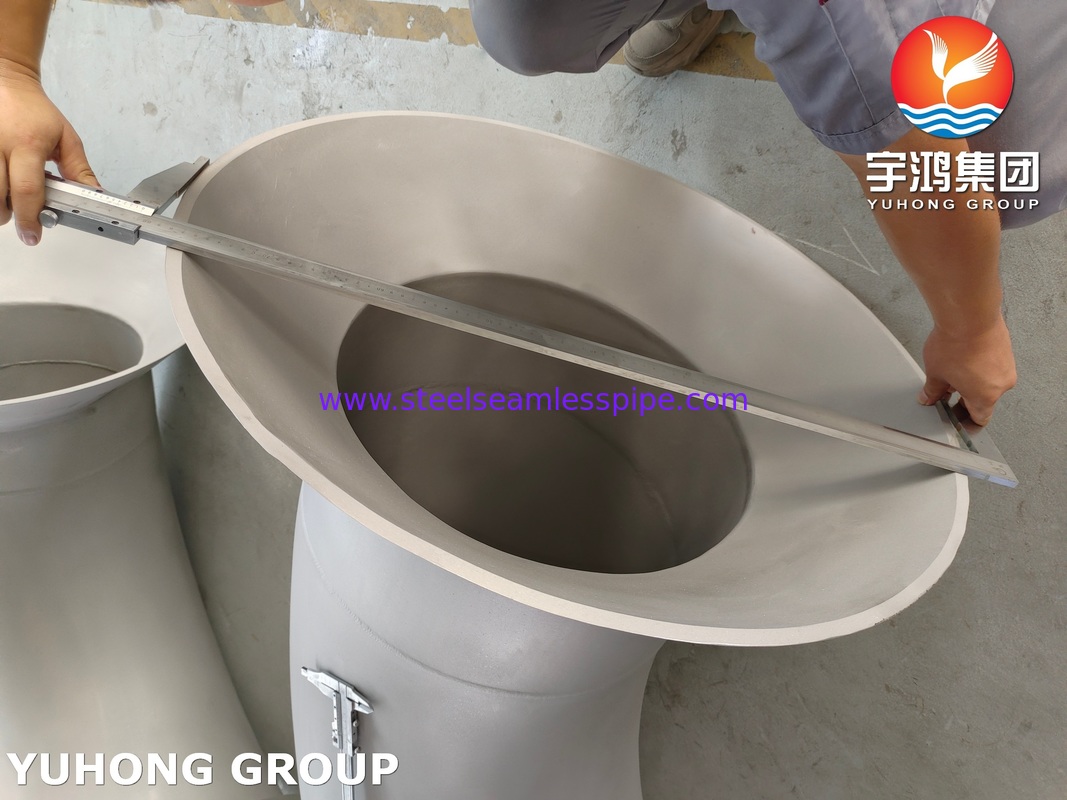

스테인리스 스틸 맞춤형 피팅 벨마우스 파이프 스풀
가장 단순한 형태의 벨마우스는 나팔 모양의 입구 또는 출구입니다. 스테인리스 스틸로 제작된 경우 부식 저항성, 강도, 위생 및 내구성과 같은 특정 재료 특성 때문에 선택됩니다.
가장 일반적인 것부터 더 전문적인 것까지, 주요 용도에 대한 설명입니다.
1. 유체 역학 및 펌핑 시스템 (가장 일반적인 용도)
이것은 고전적이고 가장 중요한 응용 분야입니다. 벨마우스는 펌프의 흡입구에 설치됩니다.
목적: 펌프 임펠러로 유체의 부드럽고 유선형 흐름을 생성합니다.
작동 방식:
난류 감소: 날카로운 입구는 유체가 파이프 벽에서 "분리"되어 소용돌이와 난류를 생성합니다.
입구 손실 최소화: 이 난류는 상당한 압력 손실(헤드 손실)을 생성하여 펌프가 유체를 흡입하기 위해 더 열심히 작동하도록 합니다.
층류 흐름 촉진: 벨마우스의 점진적이고 곡선형 모양은 유체를 파이프 안으로 부드럽게 안내하여 분리를 최소화하고 더 층류(부드러운) 흐름 프로파일을 유지합니다.
장점:
펌프 효율 증가: 입구 손실을 줄임으로써 펌프는 동일한 유량을 달성하기 위해 더 적은 에너지를 필요로 합니다.
캐비테이션 방지: 캐비테이션은 펌프 입구의 저압으로 인해 증기 기포가 형성되고 붕괴되는 현상으로, 임펠러를 파괴할 수 있습니다. 벨마우스는 입구에서 더 높은 압력을 유지하여 이 손상 현상을 방지합니다.
진동 및 소음 감소: 더 부드러운 흐름은 진동 감소 및 펌프 작동 소음 감소를 의미합니다.
펌프 수명 연장: 캐비테이션을 방지하고 스트레스를 줄임으로써 펌프의 수명이 크게 연장됩니다.
일반적인 위치: 정수 처리 공장, 산업용 냉각 시스템, 선박 밸러스트 시스템, 대규모 HVAC 및 모든 고유량 펌핑 응용 분야.
2. 유압 및 테스트 탱크
이것은 펌핑과 매우 유사한 응용 분야이지만 제어된 테스트 환경에서 사용됩니다.
목적: 테스트 섹션으로 균일하고 방해받지 않는 물의 흐름을 생성합니다.
작동 방식: 수조 또는 예인 탱크에서 벨마우스는 모델(선체 또는 잠수함)이 배치되는 테스트 섹션 입구에서 사용됩니다.
장점:
정확한 데이터: 부드럽고 균일한 흐름 프로파일은 항력 및 양력 계수와 같은 정확한 유체 역학 데이터를 수집하는 데 필수적입니다.
실제 조건 모방: 물체가 열린 물에서 경험할 수 있는 깨끗하고 방해받지 않는 흐름을 복제하는 데 도움이 됩니다.
3. 항공 우주 및 풍동
이것은 유압 응용 분야의 공기 역학적 등가물입니다.
목적: 풍동의 테스트 섹션으로 공기를 부드럽게 안내하고 가속합니다.
작동 방식: 풍동 입구의 큰 나팔 모양 개구부(벨마우스)는 처음에 공기의 속도를 늦추어 수축 섹션을 통해 테스트 영역으로 가속되기 전에 정착하고 정렬할 수 있도록 합니다.
장점:
층류, 균일한 흐름: 거짓 난류를 도입하지 않고 항공기, 자동차 또는 건물의 축척 모델을 테스트하는 데 필수적입니다.
고품질 결과: 벨마우스의 품질은 수집된 공기 역학 데이터의 품질과 신뢰성에 직접적인 영향을 미칩니다.
4. 해양 산업 (추력기 터널)
목적: 선박 및 해상 플랫폼의 선수 및 선미 추력기 효율을 향상시킵니다.
작동 방식: 선체를 통해 터널을 뚫고 그 안에 추력기를 장착합니다. 벨마우스는 이 터널의 내부 및 외부 개구부에 모두 장착됩니다.
장점:
추력 증가: 물이 터널에 더 효율적으로 들어가고 나가도록 함으로써 추력기는 동일한 전력량으로 더 많은 추력을 생성합니다.
저항 감소(사용하지 않을 때): 유선형 모양은 날카로운 구멍에 비해 선박이 물을 통과할 때 더 적은 유체 역학적 저항을 생성합니다.
5. 재료 취급 및 호퍼 설계
목적: 저장 호퍼에서 가공 라인 또는 컨베이어로 벌크 재료(분말, 과립, 펠릿)의 부드럽고 안정적인 흐름을 보장합니다.
작동 방식: 호퍼 출구의 벨마우스 모양은 재료가 "브리징" 또는 "아칭"(흐름을 멈추는 안정적인 블록 형성)되는 것을 방지합니다.
장점:
막힘 방지: 불규칙한 깔때기 흐름 대신 대량 흐름을 촉진합니다.
일관된 공급 속도: 정확한 배치 및 공정 제어에 필수적입니다.
위생적: 스테인리스 스틸은 청소가 용이하고 비반응성이므로 식품, 제약 및 화학 산업에 이상적입니다.
| 구성 요소 | 설명 | 목적/기능 |
| 파이프 | 스풀의 주요 직선 길이. | 유체를 운반하는 주요 도관. |
| 엘보 | 파이프 런의 방향을 변경하는 피팅(예: 90°, 45°). | 장애물을 우회하고 흐름 경로를 변경합니다. |
| 티 | 입구 1개와 출구 2개(또는 그 반대)가 있는 피팅. | 배관 시스템에 분기 연결을 생성합니다. |
| 리듀서 | 서로 다른 직경의 파이프를 연결하는 동심 또는 편심 피팅. | 서로 다른 파이프 크기 간에 전환합니다. |

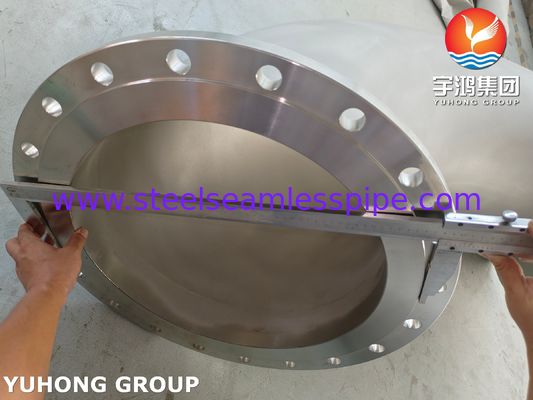

| 플랜지 | 주변에 볼트 구멍이 있는 디스크 모양의 구성 요소. | 중요한 기능: 이 스풀을 현장의 다른 스풀, 장비 또는 밸브에 연결합니다. 분해 및 유지 관리가 가능합니다. |
| 스터브 엔드 | 주요 파이프 런에 직접 용접된 더 작은 파이프. | 분기를 생성하기 위한 티의 더 간단하고 종종 더 저렴한 대안 |
| 지지 부착물 | 스풀에 용접된 강철판 또는 러그. | 구조물에 파이프 지지대, 행거 또는 앵커를 부착할 수 있는 지점을 제공합니다. |
