| Place of Origin: | CHINA |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM B366 C22 |
| Minimum Order Quantity: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Requirements/ Ply-wooden Case/ Iron Case/ Bundle with plastic Cap |
| Delivery Time: | Depends on quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Client Requirements |
| Material Standard: | ASTM B366 | Base Alloy: | Alloy C22 (UNS N06022) |
|---|---|---|---|
| NDT Requirements: | PT (Liquid Penetrant) per ASTM E165 | Product Type: | Butt Weld Elbow |
| Size Range (NPS): | 1/2" to 48" | Primary Applications: | Chemical Processing Piping Systems |
| 강조하다: | ASTM B366 C22 파이프 팔꿈치,부식 내성 니켈 합금 부착장,장보가 있는 철기 장착장치 |
||

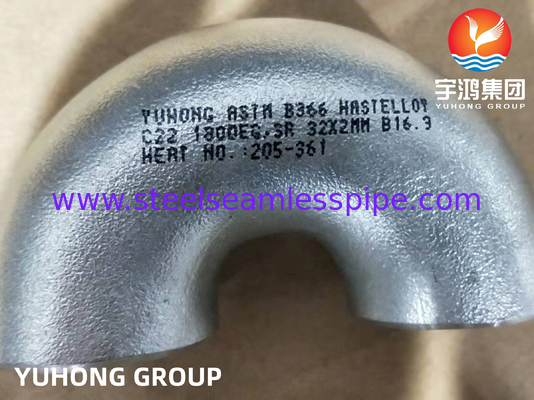

ASTM B366 합금 C22 (UNS N06022) 맞대기 용접 엘보 | 우수한 내식성 니켈 합금 피팅
소개: 니켈 합금 엘보의 내식성 정점
ASTM B366에 따라 제조된 합금 C22 (UNS N06022) 맞대기 용접 엘보는 까다로운 산업용 배관 시스템의 내식성에서 최고 기준을 나타냅니다. 이 니켈-크롬-몰리브덴-텅스텐 합금은 산화 및 환원 환경에서 뛰어난 성능을 제공하며, 열등한 합금이 실패하는 염화물, 산(황산, 염산, 인산 포함) 및 혼합 산/염 용액을 처리합니다. 당사의 정밀 엘보는 전 세계의 중요한 응용 분야에서 누출 없는 흐름 방향 변경을 보장합니다.

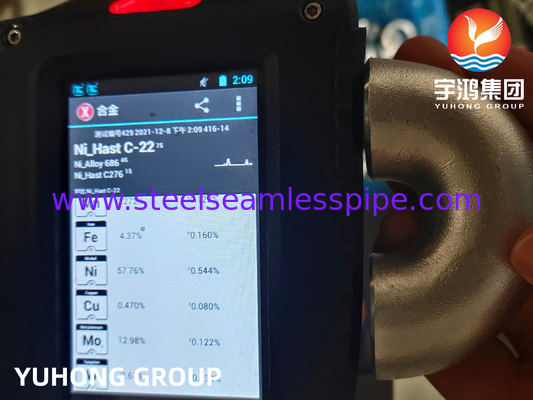

합금 C22 화학 조성: 최대 안정성을 위해 설계됨
C22 엘보의 뛰어난 내식성은 엄격하게 제어되고 균형 잡힌 화학 성분에서 비롯됩니다.
표 1: ASTM B366 합금 C22 (UNS N06022) 일반 화학 조성 (무게 % 최대, 별도 표기 없음)
| 원소 | 니켈 (Ni) | 크롬 (Cr) | 몰리브덴 (Mo) | 텅스텐 (W) | 철 (Fe) | 코발트 (Co) | 탄소 (C) | 망간 (Mn) | 실리콘 (Si) |
|---|---|---|---|---|---|---|---|---|---|
| 요구 사항 | 균형 | 20.0 - 22.5 | 12.5 - 14.5 | 2.5 - 3.5 | 2.0 - 6.0 | ≤ 2.5 | ≤ 0.015 | ≤ 0.50 | ≤ 0.08 |
핵심: 이 정밀한 Ni-Cr-Mo-W 균형은 고도로 안정적인 부동태 피막을 생성하여, 핏팅, 틈새 부식 및 응력 부식 균열(SCC)에 저항합니다.
합금 C22 등가 등급: 글로벌 재료 인식
C22 엘보는 동일/유사한 부식 성능에 대해 다양한 국제 표준에 따라 지정됩니다.
표 2: 합금 C22 (UNS N06022) 국제 등가 사양
| 표준 시스템 | UNS | EN (유럽) | W.Nr. (DIN) | ISO | JIS (일본) | GOST (러시아) | 일반 상표 |
|---|---|---|---|---|---|---|---|
| 지정 | N06022 | NiCr21Mo14W | 2.4602 | NW 6022 | NW 6022 | ХН60МВЮ | Hastelloy® C-22, INCONEL® alloy 622 |
참고: 등가성은 유사한 부식 성능을 나타냅니다. 상호 교환 가능성에 대한 특정 표준 요구 사항을 확인하십시오.
합금 C22 기계적 특성: 강도가 가공성을 충족합니다.
C22는 가혹한 사용 조건에서도 우수한 기계적 특성을 유지합니다.
표 3: ASTM B366/B564 합금 C22 일반 실온 기계적 특성 (가공 및 어닐링 상태)
| 특성 | 인장 강도 (최소) | 항복 강도 (0.2% 오프셋, 최소) | 신율 (2" 또는 50mm, 최소) | 경도 (Rockwell B, 최대) |
|---|---|---|---|---|
| 요구 사항 | 690 MPa (100 ksi) | 310 MPa (45 ksi) | 40% | 100 HRB |
| 일반적인 달성 값 | 780-895 MPa (113-130 ksi) | 360-415 MPa (52-60 ksi) | 55-65% | 75-90 HRB |
핵심: 높은 연성(신율)은 엘보의 우수한 성형성을 보장하는 반면, 강도는 대부분의 부식성 사용 요구 사항을 초과합니다.

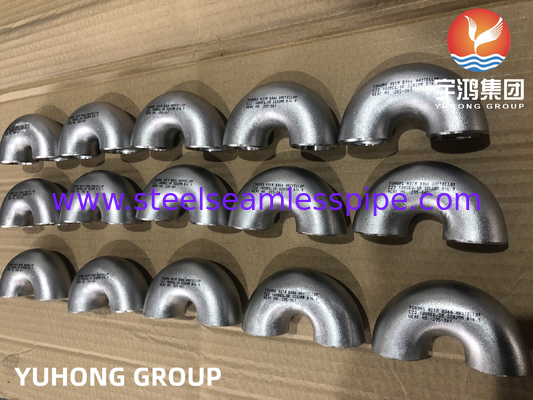

합금 C22 엘보 제품 범위: 중요한 서비스에 맞게 정밀하게 성형됨
당사는 완벽한 ASTM B366 C22 맞대기 용접 엘보를 공급하여 원활한 시스템 통합을 제공합니다.
합금 C22 엘보 치수 공차: 정밀 보장
당사의 엘보는 엄격한 치수 표준을 준수하여 적합성 및 용접 무결성을 보장합니다.
표 4: 합금 C22 엘보에 대한 ASME B16.9의 주요 치수 공차
| 매개변수 | 공차 |
|---|---|
| 중심에서 끝단까지 (90° LR) | ±1.6mm (1/16") for NPS ≤ 24", ±3.2mm (1/8") for NPS > 24" |
| 중심에서 끝단까지 (90° SR) | ±1.6mm (1/16") for all NPS |
| 중심에서 끝단까지 (45°) | ±1.6mm (1/16") for NPS ≤ 24", ±3.2mm (1/8") for NPS > 24" |
| 진원도 (타원도) | 공칭 OD의 1% 최대 (용접 준비 후) |
| 벽 두께 | ±12.5% of ordered nominal wall (subject to mill tolerance of raw pipe/tube) |
| 베벨 각도 | 37.5° ± 2.5° |
| 베벨 랜드 (면) | 1.6mm ± 0.8mm (1/16" ± 1/32") |
합금 C22 엘보 응용 분야: 가장 공격적인 환경 정복
이 엘보는 내식성이 가장 중요한 곳에서 탁월합니다.
당사의 ASTM B366 합금 C22 엘보를 선택해야 하는 이유?
오늘 내식성 솔루션을 주문하세요!
필요한 크기, 스케줄 및 수량으로 ASTM B366 합금 C22 (UNS N06022) 맞대기 용접 엘보에 대한 견적을 요청하십시오. 각도(90°/45°/180°) 및 반경(LR/SR)을 지정하십시오.
