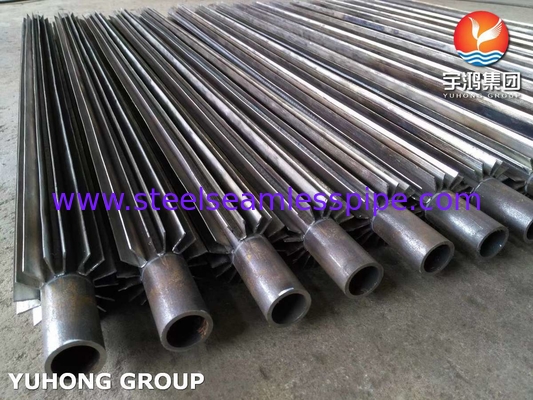

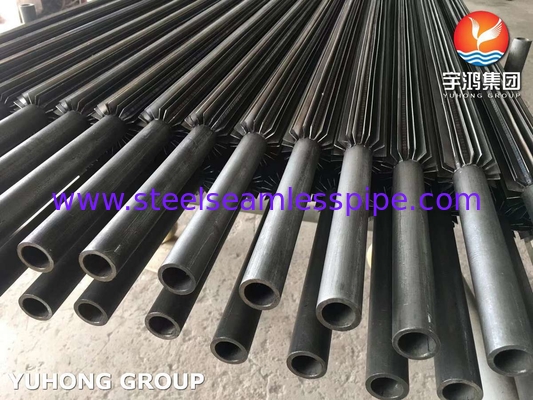

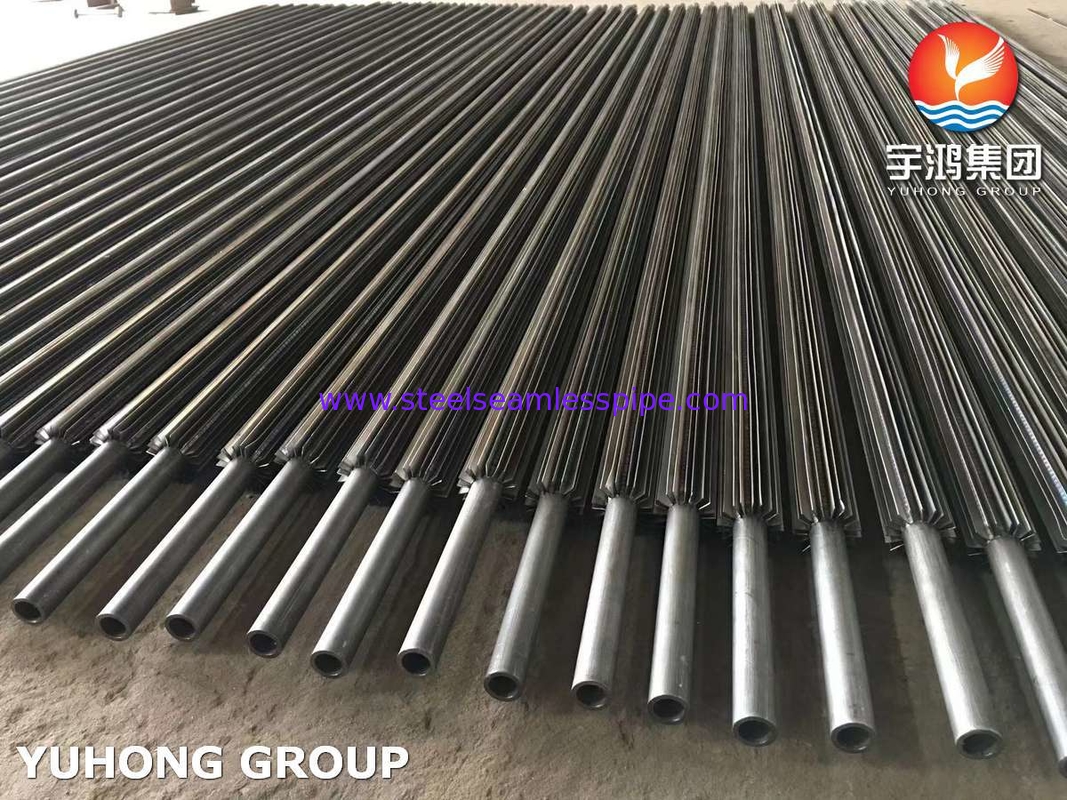

ASTM SA210 Gr A1 탄소강 핀이 부착된 종방향 핀 튜브 (열교환기용)

ASTM SA210 Gr A1 탄소 강철 핀을 가진 길쭉한 핀 튜브




길쭉한 날개 튜브는 고효율의 열 전달 요소입니다.그것은 밀접한 용접 또는 철과 같은 금속 기본 튜브의 외부 표면에 축 방향으로 철 얇은 핀을 통합적으로 형성하여 만들어집니다.그 핵심 가치는 튜브 외부의 열 전달 영역을 몇 배에서 수십 배까지 확장하는 데 있습니다. (핀 비율은 5 ~ 20 배까지 도달 할 수 있습니다.)

이 구조 설계는 특히 가스 (공기, 연소 가스) 와 파이프 내의 유체 (물, 증기, 냉매 등) 사이의 열 교환의 효율성 병목 문제를 해결합니다.가스 쪽에서 열 전달 계수가 매우 낮기 때문에, 그것은 종종 시스템의 열 저항의 지배적 인 요소가됩니다. 지느러미는 열 전달 표면을 확장함으로써 가스 경계층을 깊이 침투합니다.그리고 가스 쪽의 열 저항을 크게 줄이기 위해 공기 흐름에 핀 가장자리의 방해 효과를 사용합니다., 그래서 전체 열 전달 효율은 2 ~ 10 배로 증가 할 수 있습니다 맨 튜브에 비해.

신뢰성 높은 제조는 성능을 달성하는 열쇠이며, 주로 고주파 저항 용접, 통합 진압 (알루미늄 튜브와 같은) 또는 용접과 같은 프로세스에 의존합니다. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.

길쭉한 지느러미 튜브를 설계할 때 지느러미 매개 변수 (높이, 두께,간격화) 를 통해 열 전달 성능을 극대화하고 가스 흐름 저항을 제어하는 균형을 이루기 위해 (압 감소)동시에 재료 선택과 특별한 작업 조건이 모두 고려되어야 합니다.황을 함유 한 연소 가스와 같은 이슬점 부식에 취약한 환경에서 부식 저항성 물질 (ND 강철 또는 코팅과 같은) 을 선택하는 것, 먼지 가스에 대한 반오름 저항을 고려하고 (예를 들어 더 큰 핀 간격을 사용) 진동 조건에서 구조 신뢰성을 보장합니다.

가스 쪽에서 열 전달을 향상시키고,길쭉한 지느러미 튜브는 가스-액체 열 교환이 지배하는 다양한 시나리오에서 널리 사용되며 높은 공간 또는 효율 요구 사항이 있습니다.전형적인 응용 분야는: 폐기물 열 회수 장비 (경제화기, 공기 전열기) 가방 시스템, 석유화학 산업의 공정 가스 냉각기 / 난방기,냉각 시스템의 증발기/연축기산업용 건조 장비의 열기온화장치. 그것은 컴팩트 장비와 효율적인 에너지 활용을 달성하는 핵심 기술입니다.

날개 방향과 공기 흐름 사이의 관계

열 전달 성능과 저항 비교

적용



에너지 및 전력

보일러 경제기, 공기 전열기, 가스 터빈 폐열 보일러

석유화학

공정 가스 난방기/냉각기, 반응 제품 응축기, 윤활유 냉각기

HVAC 및 냉각

증발 콘덴서, 공기 냉각 코일, 외부 열 펌프

산업 폐기물 열 회수

건조장비, 세라믹 오븐, 유리 녹기 오븐

운송기계

가솔린 엔진의 인터쿨러, 수압유 라디에이터
