Place of Origin: | China |
브랜드 이름: | YUHONG |
인증: | MSS SP-97, B16.11 |
Model Number: | A105 |
Minimum Order Quantity: | 1PC |
---|---|
가격: | 협상 가능 |
Packaging Details: | Ply-wooden Case / Iron Case |
Delivery Time: | Depending on QTY |
Payment Terms: | L/C at sight, T/T |
Supply Ability: | 50 TONS PER MONTH |
Name: | Socket Welding Outlet | Material: | A105 |
---|---|---|---|
Pressure: | 3000#,6000# | Branch Size: | NPS 1/8 - 4 |
Test: | Hydrostatic Test, proof testing | ||
강조하다: | 완전 강화 된 지부 출력 장치,A105 지점 출력 장치,소켓 용접 가닥 출구 장착장 |

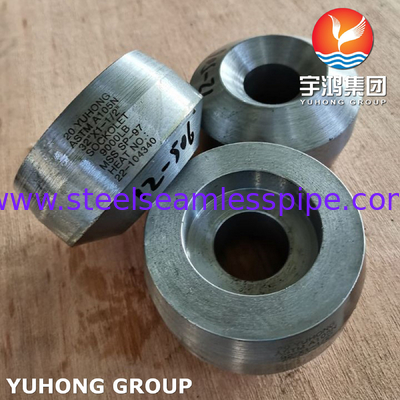

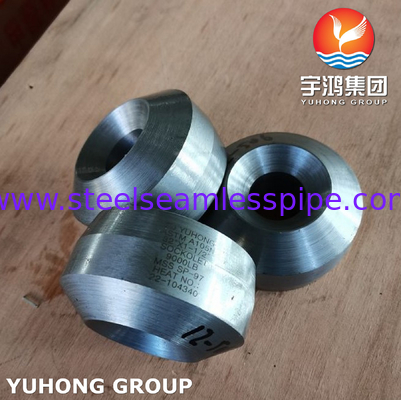

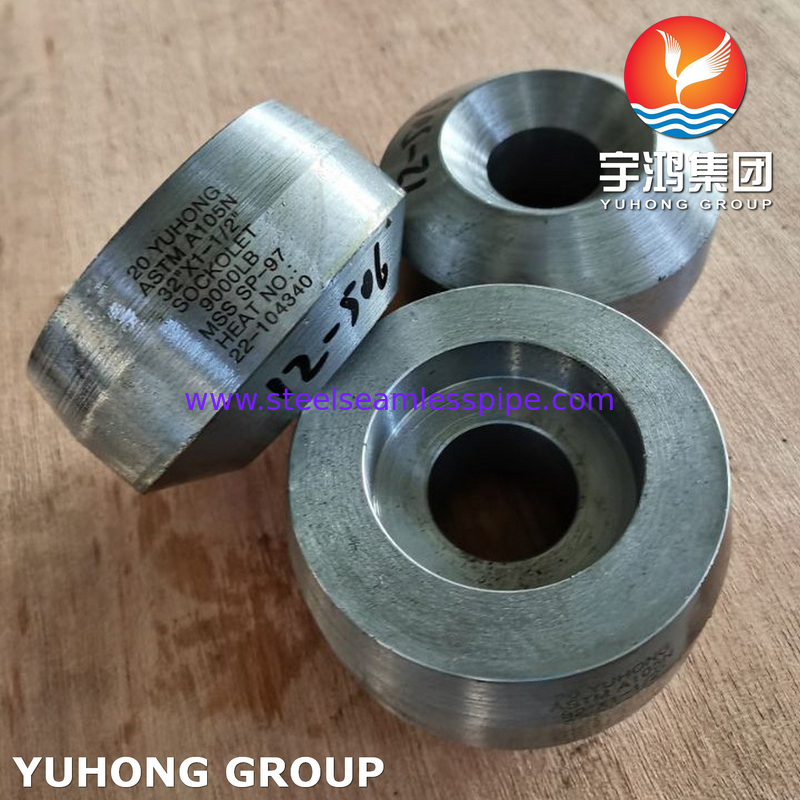

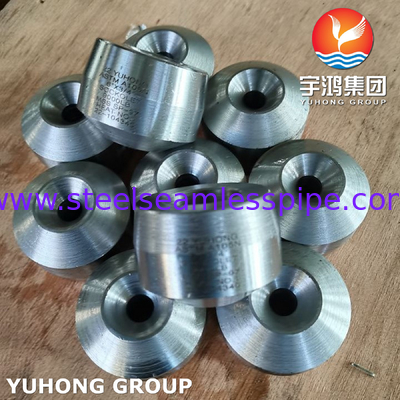

A105 일체형 단조 분기 배관 소켓 용접 MSS SP-97
YUHONG SW Weldolets는 주 배관에 소켓 용접하도록 설계된 분기 연결 피팅으로, 구조적 무결성을 손상시키지 않으면서 안전한 고압 유체 분기를 가능하게 합니다. MSS SP-97 및 ASME B16.11과 같은 표준을 준수합니다.
A105 탄소강 재료 특성
화학 성분 (%)
탄소(C): ≤0.35 | 망간(Mn): 0.60–1.05 | 규소(Si): ≤0.35
황(S): ≤0.050 | 인(P): ≤0.040 | 크롬(Cr): ≤0.30
기계적 특성
인장 강도: ≥485 MPa | 항복 강도: ≥250 MPa
연신율 (δ): ≥22% | 경도: ≤187 HB
90° 분기 배출구 – 맞대기 용접
출구 (NPS) |
A (피팅 면에서 크로치까지) | |||||
---|---|---|---|---|---|---|
표준 | 강력 | 스케줄 160 | ||||
감소 | 전체 | 감소 | 전체 | 감소 | 전체 | |
1/8 | 0.62 | – | 0.62 | – | – | – |
1/4 | 0.62 | – | 0.62 | – | – | – |
3/8 | 0.75 | – | 0.75 | – | – | – |
1/2 | 0.75 | 0.75 | 0.75 | 0.75 | 1.12 | 1.12 |
3/4 | 0.88 | 0.88 | 0.88 | 0.88 | 1.25 | 1.25 |
1 | 1.06 | 1.06 | 1.06 | 1.06 | 1.50 | 1.50 |
1¼ | 1.25 | 1.25 | 1.25 | 1.25 | 1.75 | 1.75 |
1½ | 1.31 | 1.31 | 1.31 | 1.31 | 2.00 | 2.00 |
2 | 1.50 | 1.50 | 1.50 | 1.50 | 2.18 | 2.18 |
2½ | 1.62 | 1.62 | 1.62 | 1.62 | 2.44 | 2.44 |
3 | 1.75 | 1.75 | 1.75 | 1.75 | 2.88 | 2.88 |
3½ | 1.88 | 2.00 | 1.88 | 2.00 | - | - |
4 | 2.00 | 2.00 | 2.00 | 2.00 | 3.31 | 3.31 |
5 | 2.25 | 2.25 | 2.25 | 2.25 | 3.69 | 3.69 |
6 | 2.38 | 2.38 | 3.06 | 3.06 | 4.12 | 4.12 |
8 | 2.75 | 2.75 | 3.88 | 3.88 | – | – |
10 | 3.06 | 3.06 | 3.69 | 3.50 | – | – |
12 | 3.38 | 3.38 | 4.06 | 3.94 | – | – |
14 | 3.50 | 3.50 | 3.94 | 4.12 | – | – |
16 | 3.69 | 3.69 | 4.18 | 4.44 | – | – |
18 | 3.81 | 4.06 | 4.38 | 4.69 | – | – |
20 | 4.00 | 4.62 | 4.69 | 5.00 | – | – |
24 | 4.56 | 5.38 | 5.50 | 5.50 | – | – |
공차: 1 ⁄8 – 3 ⁄4 ± .03 in. 1 – 4 ± .06 in. 5 – 12 ± .12 in. 14 – 24 ± .19 in.
MSS 표준 관행 목록:
SP-6-2012
SP-9-2008
SP-25-2008
SP-42-2009
SP-43-2008
SP-44-2010
SP-45-2003
SP-51-2012
SP-53-1999 (R 2007)
SP-54-1999 (R 2007)
SP-55-2011
SP-58-2009
SP-60-2012
SP-65-2012
SP-68-2011
SP-71-2011
SP-72-2010
SP-75-2008
SP-78-2011
SP-79-2011
SP-80-2008
SP-81-2006a
SP-83-2006
SP-85-2011
SP-86-2009
SP-87-1991 (R 1996 – Reinstated 2011)
SP-88-2010
SP-91-2009
SP-92-2012
SP-93-2008
SP-94-2008
SP-95-2006
SP-96-2011
SP-97-2012
SP-98-2012
SP-99-2010
SP-100-2009
SP-101-1989 (R 2001)
SP-102-1989 (R 2001)
SP-104-2012
SP-105-2010
SP-106-2012
SP-108-2012
SP-109-2012
SP-110-2010
SP-111-2012
SP-112-2010
SP-113-2012
SP-114-2007
SP-115-2010
SP-116-2011
SP-117-2011
SP-118-2007
SP-119-2010
SP-120-2011
SP-121-2006
SP-122-2012
SP-123-1998 (R 2006)
SP-124-2012
SP-125-2010
SP-126-2007
SP-127-2001
SP-128-2012
SP-129-2003
SP-130-2003
SP-132-2010
SP-134-2012
SP-135-2010
SP-137-2007
SP-138-2009
SP-139-2010
SP-140-2012
SP-141-2012
SP-142-2012
SP-143-2012
