| Place of Origin: | CHINA |
| 브랜드 이름: | YUHONG |
| 인증: | API , ABS, DNV, GL , LR, NK. |
| Model Number: | ASTM A182 F60 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 20-80 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Product name: | Duplex Steel Flange | Material: | F60 |
|---|---|---|---|
| Pressure: | 150lb,300lb,600lb,900lb,1500lb | Standard: | ANSI B16.5 |
| Type: | Weld Neck | Inspection: | Mechinical Property Inspection,Factory or third party assigned,100% inspection |
| 강조하다: | AS2129 웰드 넥 플랜지,ASTM A182 F60 웰드 넥 플랜지 |
||

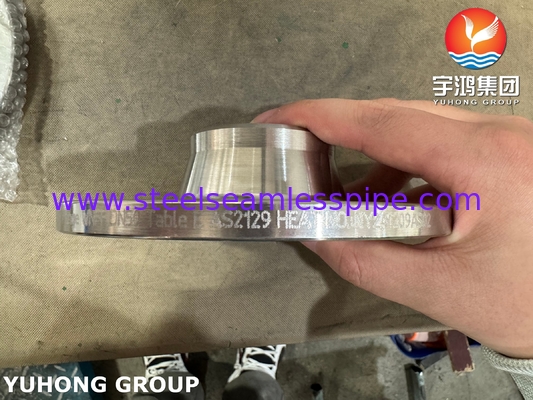

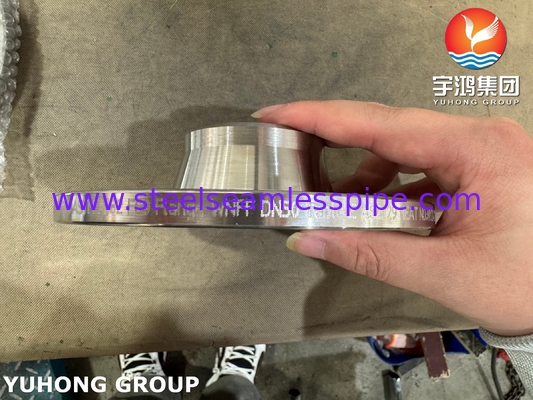

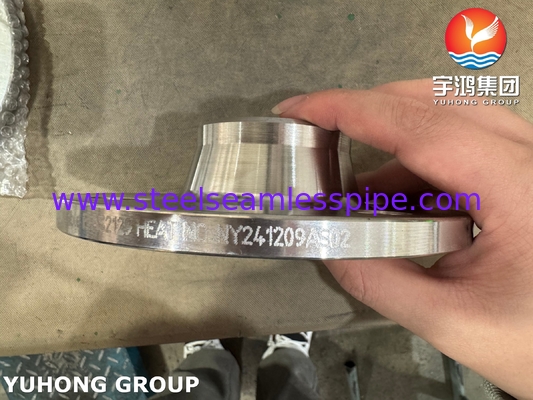

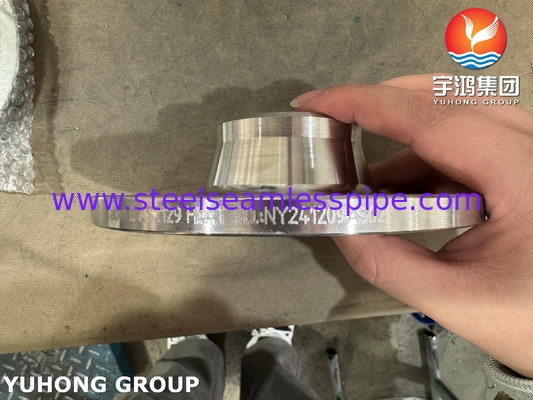

ASTM A182 F60 웰드 넥 플랜지 AS2129
설명
이 제품은 호주 표준 AS2129의 크기 요구 사항을 충족하는 부트 용접 플랜지 (Weld Neck) 이다. 그 밀폐 표면은 평면 (FF) 이다.소재는 ASTM A182 F60 표준을 충족하는 듀플렉스 스테인리스 스틸 (UNS S32205)그것은 높은 강도와 우수한 부식 저항성 (특히 염화성 부식 저항성) 을 갖추고 있습니다.호주의 표준을 준수하고 부식 저항과 고압 저항을 요구하는 가혹한 작업 조건에 적합합니다.사용 할 때, 지원 장비 또한 평평한 밀폐 표면을 가지고 있는지 확인하거나 적절한 완전히 평평한 밀착을 사용해야합니다.
AS 2129 플랜지의 크기는 그 다음의 특정 " 테이블 " (D, E 또는 F) 에 의해 결정됩니다. 테이블 D는 유럽 EN 1092-1 (DIN) 크기 (PN 시리즈) 에 해당합니다.표 E는 미국 ASME B16에 해당합니다..5 크기 (클래스 시리즈), 테이블 F는 호주 고유의 순수 메트릭 크기 시리즈입니다. AS 2129 플랜지를 지정하거나 선택할 때 해당되는 "테이블"을 지정하는 것이 중요합니다.AS 2129 표 D PN16 DN100 WN RF)왜냐하면 각 테이블의 차원 (예를 들어 PCD, 볼트 구멍의 수, 두께 등) 은 명목 크기와 압력 클래스가 비슷하더라도 완전히 다를 수 있기 때문입니다.이 다 테이블 구조는 AS 2129을 다양한 소스의 장비와 국제 프로젝트 요구 사항에 적응 할 수 있습니다., 호주 지역 크기의 옵션을 유지합니다.
F60 듀플렉스 스틸 플랜지의 무게 차트
| 표준 | 클래스 | 볼트 홀 다이아 | 볼트 원의 다이아그램 | 다이아 | 볼트의 크기 | 볼트 수 |
| AS 2129 플랜지 | ||||||
| 테이블 D 플랜지 | 14 | 67 | 95 | 13 | 4 | |
| 테이블 C 플랜지 | 14 | 67 | 95 | 13 | 4 | |
| 표 J 플랜지 | 17 | 83 | 114 | 16 | 4 | |
| 테이블 F 플랜지 | 14 | 67 | 95 | 13 | 4 | |
| 테이블 E 플랜지 | 14 | 67 | 95 | 13 | 4 | |
| 테이블 H 플랜지 | 17 | 83 | 114 | 16 | 4 | |
| AS4087 플랜지 | ||||||
| ANSI B16.5 플랜지 | ANSI 150 플랜지 | 16 | 60 | 89 | 13 | 4 |
| PN14 플랜지 | 14 | 67 | 95 | M12 | 4 | |
| ANSI 1500 플랜지 | 22 | 83 | 121 | 19 | 4 | |
| ANSI 600 플랜지 | 16 | 67 | 95 | 13 | 4 | |
| ANSI 300 플랜지 | 16 | 67 | 95 | 13 | 4 | |
| ANSI 900 플랜지 | 22 | 83 | 121 | 19 | 4 | |
| ISO 7005 (DIN) 플랜지 | PN10 플랜지 | 14 | 65 | 95 | M12 | 4 |
| PN6 플랜지 | 11 | 55 | 80 | M10 | 4 | |
| PN40 플랜지 | 14 | 65 | 95 | M12 | 4 | |
| PN20 플랜지 | 16 | 60.5 | 90 | M14 | 4 | |
| PN16 플랜지 | 14 | 65 | 95 | M12 | 4 | |
| PN25 플랜지 | 14 | 65 | 95 | M12 | 4 |
| C | 원 | 네 | P | S | Cr | 모 | 니 | N | 페 |
| 0.030 최대 | 2.00 최대 | 1.00 최대 | 0.030 최대 | 0.020 최대 | 21.00-23.00 | 2.50-3.50 | 4.50-6.50 | 00.08-0.20 | 발 |
| 팽창 강도, MPa | 양력, 미니, Mpa | 연장 % min. |
| 550 | 800 | 15 |
| 표준 | 원자재 번호 | UNS |
| 합금 F60 (두중강) | 1.4462 | UNS S32205 |
ASTM A182 F347 플랜지 적용
석유, 가스 및 에너지
해상 플랫폼, LNG 시설, 정유소 파이프 시스템
고압 시나리오: 고압 가스 파이프 라인을 위해 300/600급 (표 E) 플랜지; 증기 시스템을 위해 PN35/PN40 (표 D) 플랜지.
부식성 환경: 듀플렉스 스테인레스 스틸 (ASTM A182 F60와 같은) 플랜지는 바닷물/수소황화물 부식에 저항합니다.
물 및 하수 처리
낮은 압력 및 큰 지름: 테이블 F 플랜지 (500 ∼ 2750 kPa) 는 수력망 (DN500+) 에 사용됩니다.
합성된 철제 장비: 평면 (FF) 플랜지는 부서지기 쉬운 밸브/펌프 몸을 보호합니다.
산성 및 알칼리 매체 운송 (물류 유관과 같이), 고온 반응 용기 연결.
밀폐 신뢰성: 독성 매체 (클래스 900+) 에 반지형 관절 (RTJ) 플랜지를 사용합니다.
열발전소의 냉각 시스템, 원자력 발전소의 보조 파이프 라인 및 다리 방화 파이프 라인.
