| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA350 LF2 클래스 1 노즐 커버 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 상자 /Pallet |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 사양: | ASTM A350, ASME SA350 | 기준: | B16.5, 한 B16.47 시리즈, 시리즈 비 |
|---|---|---|---|
| 소재: | 합금 LF2 클래스 1 | 크기: | 1/2" ~ 24" 이상 |
| 두께: | sch.XXS에 대한 sch5S | 클래스: | 150#, 300#, 400#, 600#, 900#, 1500# |
| 표면: | FF, 무선주파수, RTJ | 종류: | 슬립온식이, 눈이 멀, 나선부이, 소켓 웰드, 겹치는 결합, 오리피스 플랜지 용접 목 |
| 포장: | 합판 상자 /Pallet | ||
| 높은 빛: | ASTM A350 LF2 합금 강철 노즐 커버 플랜지 플랜지, 저지 한도 | ||
낮은 온도 가공, ASTM A350 등급 LF2 클래스 1 가공 노즐 커버 플랜지
ASME SA350 LF2 클래스 1은 냉동 서비스에서 작동하는 플랜지, 피팅, 밸브 및 압력 구성 요소를 위해 특별히 설계된 낮은 온도 탄소 강철 조형 사양입니다.
ASTM A350/ASME SA350 LF2 CLASS1 노즐 커버 플랜지 사양
1소재: SA350 LF2
기본 성분: 낮은 온도에서 강도를 향상시키기 위해 니켈 (Ni) 으로 합금된 저탄소 강철. 전형적인 니 함량은 0.40-1.06%입니다.
용도: 니켈은 물질의 유연성에서 깨지기 쉬운 전환 온도 (DBTT) 를 낮게 움직이며, 영하 온도에서 깨지기 쉬운 골절을 방지합니다.
형태: 도금품으로 공급된다 (사금품이나 판이 아닌)
21급
중요한 요구 사항: 재료가 인증된 최저 작동 온도를 나타냅니다.
온도 등급: -46°C (-50°F). 이 온도에서 재료는 적절한 충격 강도를 입증해야합니다 (차피 V-notch 테스트를 통해).
테스트: 의무 Charpy V-notch 충격 테스트는 각 열 롯에서 -46 ° C (-50 ° F) 에서 수행됩니다. 엄격한 최소 평균 에너지 흡수 요구 사항이 충족되어야합니다. (예: 표준 크기의 평균 20 J)

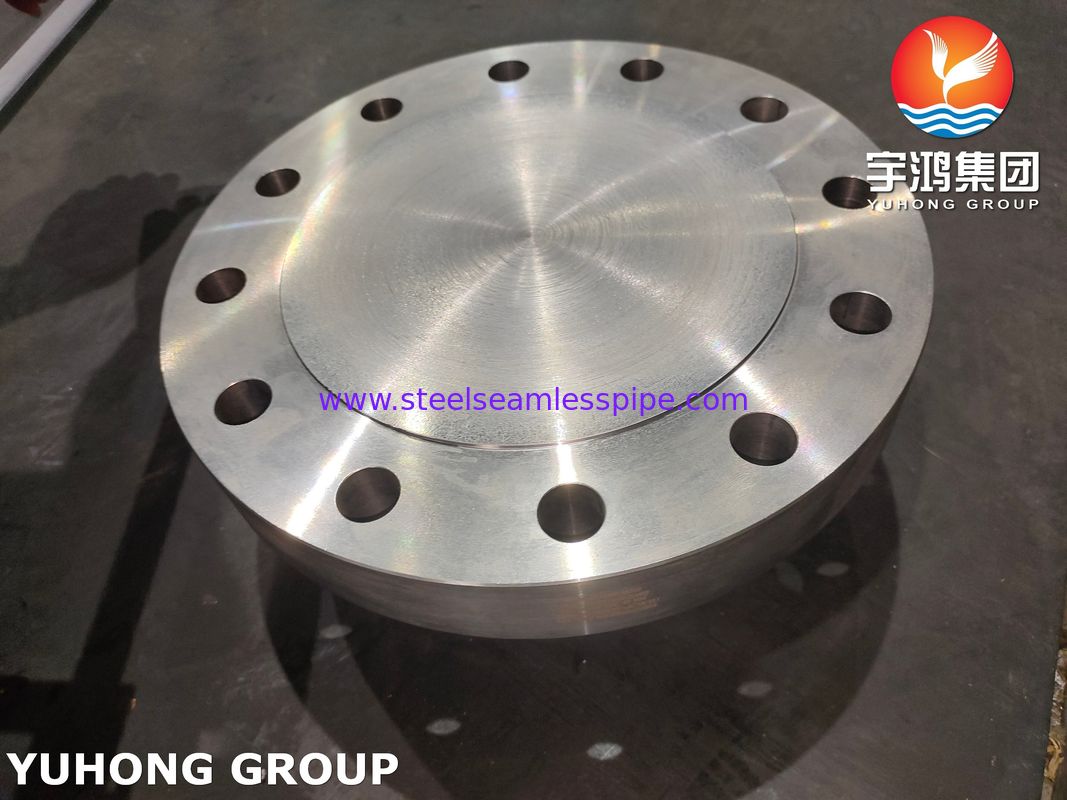

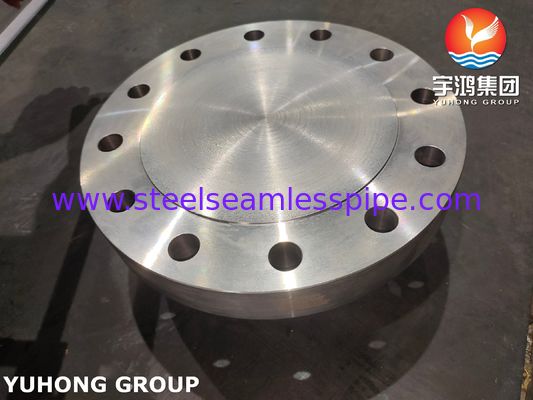

3부품: 노즐 커버 플랜지
기능: 이것은 본질적으로 압력 용기, 열 교환기 또는 파이프 시스템의 노즐 끝을 봉쇄하는 데 사용되는 특수 블라인드 플랜지 (ASME B16.5 유형: 블라인드) 이다.
목적:
유지보수, 검사 또는 안전에 필요한 부분을 분리하십시오.
미래의 연결 지점을 제공하십시오 ("노즐 커버"는 종종 일시적입니다.)
사용 안 된 노즐에 영구적인 밀폐로 사용 됩니다.
설계: ASME B16.5 (파이프 플랑스 및 플랑스 피팅) 또는 ASME B16.47 (대 직경 플랑스) 와 같은 표준에 명시된 크기 및 압력 등급에 따라 제조됩니다.주요 특징은 볼트 구멍, 마주보고 (예를 들어, 상승 얼굴 - RF, 고리 유형의 관절 - RTJ), 압력에 대한 두께.
ASTM A350 LF2 노즐 커버 플랜지의 화학적 성분
| 등급 | C% | Mn% | % | S% | P% | Cr% | Ni% |
| LF1 | 0최대 0.30 | 00.6/135 | .15/30 | .040 최대 | .035 최대 | 0최대 0.30 | 0.40 최고 |
| LF2 | 0최대 0.30 | 00.6/135 | .15/30 | .040 최대 | .035 최대 | 0최대 0.30 | 0.40 최고 |
| LF3 | 0.20 최고 | 0.90 | .20/35 | .040 최대 | .035 최대 | 0최대 0.30 | 30.3/3.7 |
ASTM A350 LF2 노즐 커버 플랜지의 기계적 특성
| 재산 | 제국 |
|---|---|
| TS 미니 psi (Mpa) | 70,000 (485) |
| YS 미니 psi (Mpa) | 36,000 (250) |
| EL (2"min) | 22% |
| RA 미니 | 30% |
| 딱딱함 | 최대 197 |
| -50oF 차피 | 미니 영향 |
| 에너지 Ft/Lb (J):- | |
| 3개의 표본으로 세트* | 15 (20) |
| 한 개 | 12 (16) |
주요 특성 및 요구 사항
낮은 온도 강도:주요 이유SA350 LF2 Cl. 1을 지정하기 위해 -46°C/-50°F에서 깨지기 쉬운 부서지기 저항을 보장합니다.
압력 등급: 다양한 온도에서 플랜지의 압력 용량은 ASME B16.5/B16.47 클래스 등급 (예를 들어, 클래스 150, 300, 600, 900, 1500, 2500) 에 의해 정의됩니다.1 재료는 설계 압력/온도에 적합해야 합니다..
열처리: 도는 일반적으로 표준화 또는 표준화 및 완화되어 필요한 곡물 구조, 기계적 특성 및 충격 강도를 달성합니다.
의무적인 충격 테스트: 언급했듯이, 각 열 롯에 대해 -46°C/-50°F의 차피 테스트가 필요합니다.
NDE (비파괴 검사): 내부 결함을 탐지하기 위해 100% 초음파 검사 (UT) 를 요구합니다. 표면 검사 (MT 또는 PT) 도 일반적입니다.
화학 및 기계적 성질: SA-350에 정의된 엄격한 구성 제한 및 팽창/출력 강도 요구 사항을 충족해야 합니다.
응용 프로그램:
액화 천연가스 (LNG) 시설: 파이프, 저장 탱크, 처리 장치.
냉장고 및 냉동 공장: 암모니아 시스템, 에틸렌 공장, 공기 분리 장치.
석유화학 및 가스 처리: 차가운 가스나 액체를 처리하는 장비.
전력 생산: 냉동 시스템의 특정 구성 요소.
압력 용기 및 열 교환기: -29°C 이하에서 작동하는 용기에서 노즐 닫기.
