탄소 강철 무선 파이프 API 5L X65 클래싱 인코넬 625 웰드 오버레이
API 5L X65 기본 소재와 인코넬 625 용접 덮개로 된 탄소 강철 무선 파이프는 극단적인 환경에 설계된 고성능 엔지니어링 파이프입니다.탄소강의 강도를 니켈-크롬 합금의 부식/부식 저항과 결합하는.
주요 사양 및 특징
1기본 재료: API 5L X65 매듭 없는 파이프
- 등급: API 5L X65 (PSL1 또는 PSL2)
- 양력:65,000 psi (448 MPa) 분
- 제조: 열로 롤링 또는 냉로 당긴 매듭없는 과정 (접속이 없습니다, 압력 무결성 우수).
- 응용 분야: 석유 및 가스 파이프 라인, 다운홀 파이프, 고압 수압 시스템.

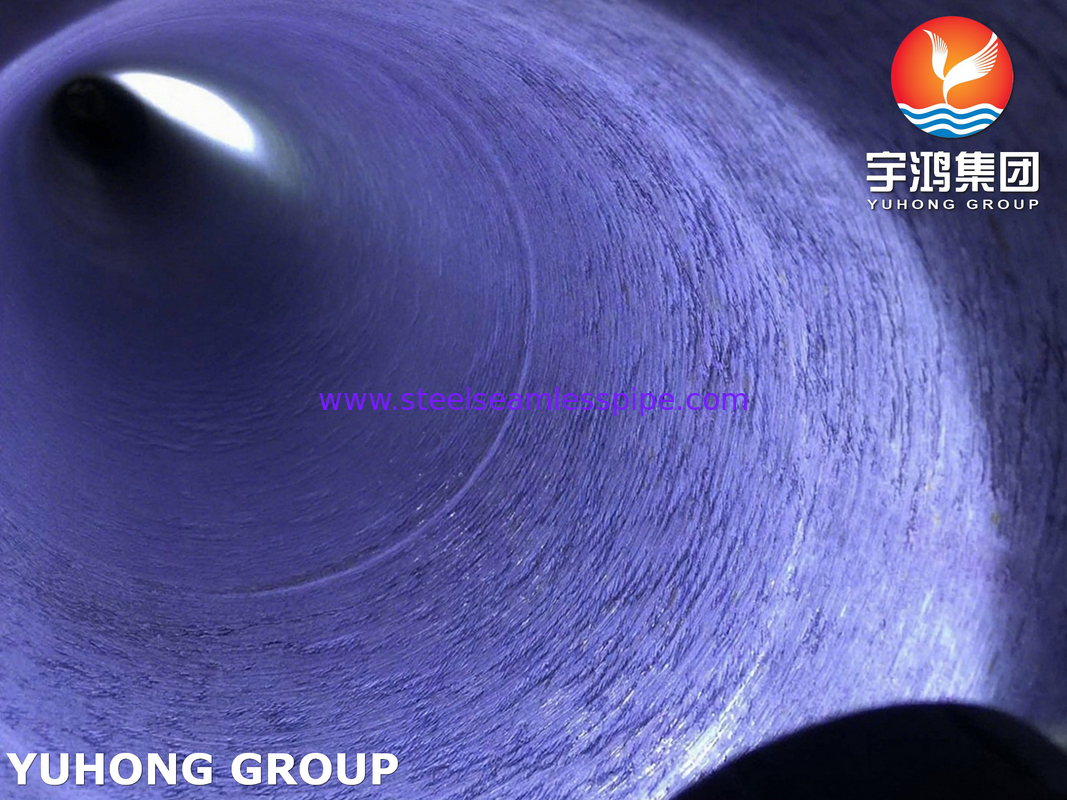

2류: 인코넬 625 웰드 오버레이
- 합금 성분 (UNS N06625):
- 니 (58% 미니), 크리 (20~23%), 모 (8~10%), Nb+Ta (3.15~4.15%)
- 뚫림, 염화압 경화 경화 (SCC) 및 ** 1800 ° F (982 ° C) 까지 산화 방지.
클레이딩 방법:
- 레이저 클레이딩 (정밀, 낮은 희석)
- 잠수 활 용접 (SAW) 또는 GTAW (TIG) 덮개
- 열 스프레이 (파이프에 덜 일반)
- 두께: 일반적으로 3~5mm (성화/성화 필요에 따라 사용자 정의 할 수 있습니다.)
왜 인코넬 625을 API 5L X65보다 더 많이 사용하는가?
부식 저항성: H2S, CO2, 바닷물 및 산성 액체로부터 보호합니다.
침식 저항성: 모래로 충전 된 유체 (예를 들어, 프랙링, 매립물 운송) 에 이상적입니다.
고상속성: 정제 공장/석유화학 열 교환기에서 강도를 유지합니다.
비용 효율성: 고체 인코넬 625 파이프보다 저렴하지만 비슷한 보호를 제공합니다.
제조 과정
1파이프 생산: 매듭 없는 API 5L X65 파이프는 망드렐 뚫기/출출을 통해 제조됩니다.
2표면 준비: 내부/외부 표면 자갈 분사/정화.
3. 클레이딩:* 인코넬 625은 금속 결합을 보장하기 위해 층별로 용접됩니다.
4용접 후 열 처리 (PWHT): 선택적 스트레스 완화 (기본 금속이 냉면 처리되는 경우 피하십시오).

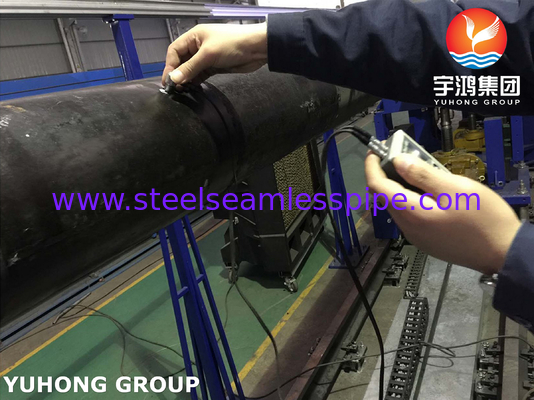

5검사:

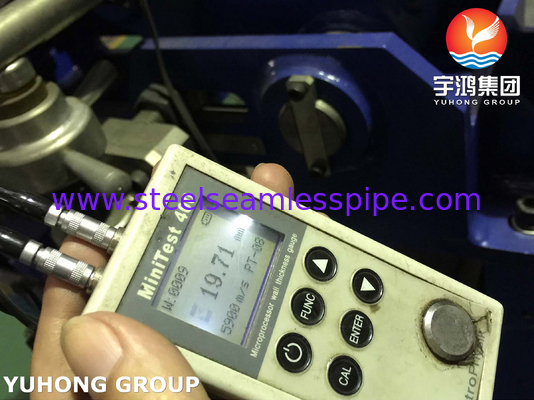

- 웰드 무결성을 위해 UT/RT
- 딱딱성 검사 (HAZ 균열을 피합니다.)
- 표면 결함을 위한 염색체 침투 물질 (PT).
신청서
- 석유 및 가스
- 해저 파이프 라인 (내면에는 산 서비스용으로 덮여 있습니다.)
- 크리스마스 트리, 질식 밸브, 라이저
- 화학 가공: 산물 운송, 원자로 라인
- 발전소: 보일러 튜브, 연소 가스 탈황화 (FGD) 시스템.
- 광업: 가려기/산성 매체로 융통 된 파이프 라인.
도전 과 해결책
- 전압식식 위험:* 다른 금속 (예를 들어, CS 플랜지) 에서 접착 된 파이프를 단열합니다.
- 웰드 결함: 엄격한 NDT (방사 검사) 를 통해 웰드 접착을 보장합니다.
- 열 확장: 인코넬 625 (~ 13.3 μm/m°C) 대 CS (~ 11.7 μm/m°C)
