| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | API 5L X65 카본 스틸 원활한 파이프 inconel 625 |
| 최소 주문 수량: | 1PC |
|---|---|

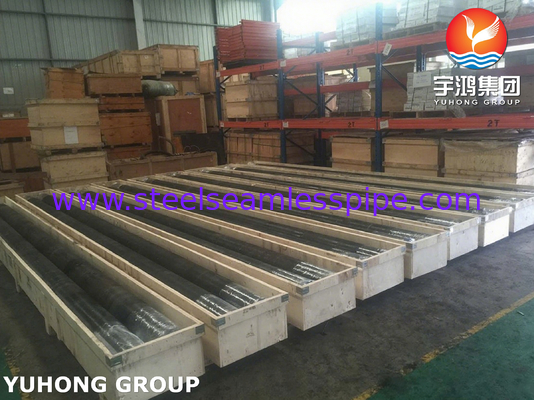

| 포장 세부 사항: | 합판 케이스, 비닐 봉지에 묶음 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 클래딩 파이프 | 원료: | API 5L X65 PSL1 및 PSL2 |
|---|---|---|---|
| 클래딩 물질: | 인코넬 625, UNS N06625 | OD: | 1 "~ 48" |
| 관구 마개: | 평범한 단부, 경사진 단부 | WT: | SCH 20, SCH 40, SCH STD, SCH 80 SCH XS, SCH 160, SCH XXS |
| 기술: | 피복재 | ||
| 강조하다: | 코팅 탄소 강철 톱니 없는 파이프,API 5L X65 파이프,접착된 인코넬 625 파이프 |
||
API 5L X65클래딩 파이프인코넬 625로 클래딩된 탄소강 이음매 없는 파이프

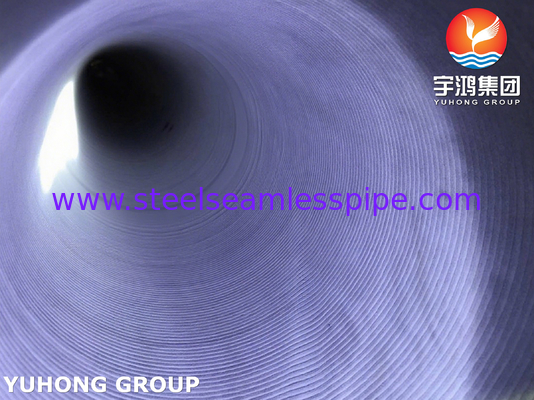

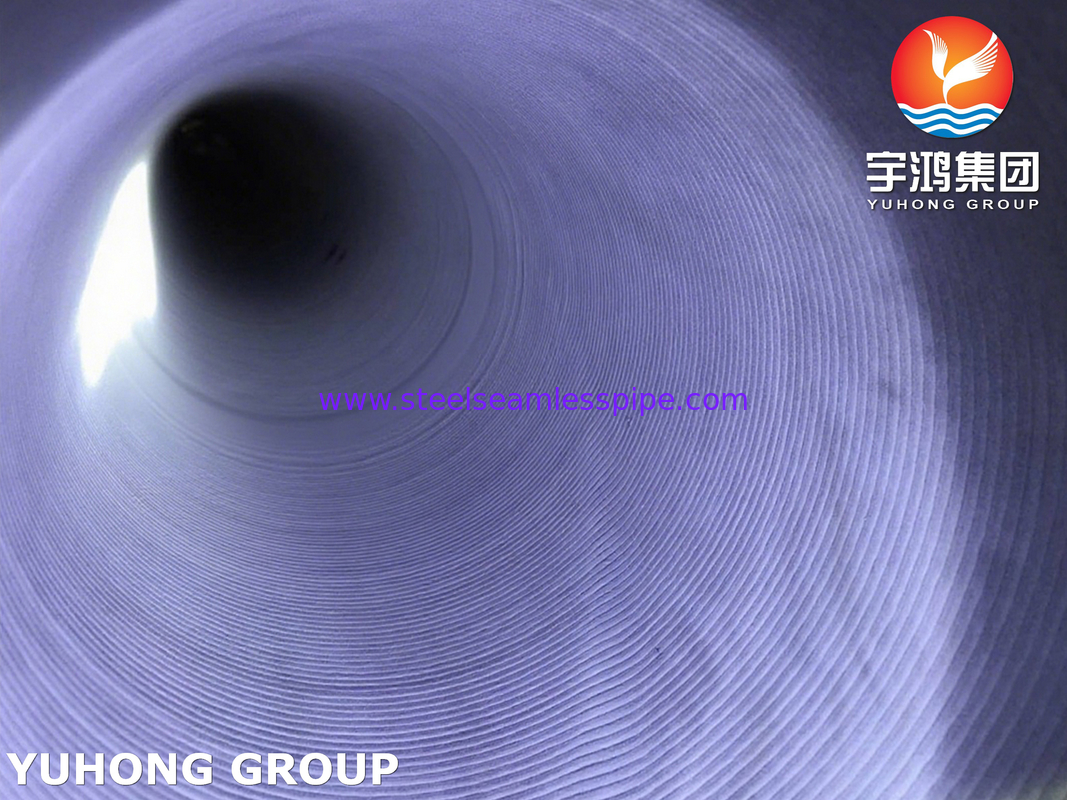

API 5L X65 탄소강 이음매 없는 파이프는 인코넬 625의 야금학적으로 결합된 층으로 내부 클래딩되어 강철 기재의 고강도와 비용 효율성을 니켈 합금 라이너의 뛰어난 부식, 침식 및 온도 저항성과 결합합니다. 이 이중 기능 설계는 솔리드 합금 구조가 비용이 많이 들고 일반 탄소강이 실패하는 까다로운 환경(예: 산성 서비스, 해저 유동 라인, 산 주입, 고염화물 공정 배관)에서 내구성이 뛰어나고 경제적인 성능을 제공합니다.
인코넬 625로 클래딩된 API 5L X65 탄소강 이음매 없는 파이프
| 기본 재료 |
API 5L X65 탄소강 -- |
| 클래딩 재료 |
인코넬 625 -- |
API 5L 라인 파이프 화학 조성 및 기계적 특성
| 표준 | 등급 | 화학 조성(%) | 인장 강도(최소) | ||||
| C | Mn | P | S | Mpa | Mpa | ||
| 최대 | 최대 | 최대 | 최대 | ||||
| API 5L PSL1 |
GR.B | 0.28 | 1.2 | 0.03 | 0.03 | 415 | 245 |
| X42 | 0.28 | 1.3 | 0.03 | 0.03 | 415 | 290 | |
| X46 | 0.28 | 1.4 | 0.03 | 0.03 | 435 | 320 | |
| X52 | 0.28 | 1.4 | 0.03 | 0.03 | 460 | 360 | |
| X56 | 0.28 | 1.4 | 0.03 | 0.03 | 490 | 390 | |
| X60 | 0.28 | 1.4 | 0.03 | 0.03 | 520 | 415 | |
| X65 | 0.28 | 1.4 | 0.03 | 0.03 | 535 | 450 | |
| X70 | 0.28 | 1.4 | 0.03 | 0.03 | 570 | 485 | |
| 표준 | 등급 | 화학 조성(%) | 인장 강도 | 항복 강도 | |||
| C | Mn | P | S | Mpa | Mpa | ||
| 최대 | 최대 | 최대 | 최대 | ||||
| API 5L PSL2 |
GR.B | 0.24 | 1.2 | 0.025 | 0.015 | 415-655 | 245-450 |
| X42 | 0.24 | 1.3 | 0.025 | 0.015 | 415-655 | 290-495 | |
| X46 | 0.24 | 1.4 | 0.025 | 0.015 | 435-355 | 320-525 | |
| X52 | 0.24 | 1.4 | 0.025 | 0.015 | 460-760 | 360-530 | |
| X56 | 0.24 | 1.4 | 0.025 | 0.015 | 490-760 | 390-545 | |
| X60 | 0.24 | 1.4 | 0.025 | 0.015 | 520-760 | 415-565 | |
| X65 | 0.26 | 1.4 | 0.025 | 0.015 | 535-760 | 450-600 | |
| X70 | 0.24 | 1.4 | 0.025 | 0.015 | 570-760 | 485-635 | |
| X80 | 0.24 | 1.4 | 0.025 | 0.015 | 625-825 | 555-705 | |
클래딩의 주요 목적:
부식 방지:기본 X65 강철을 다음과 같이 빠르게 부식시키는 공격적인 환경으로부터 보호합니다.
산(예: 산 주입 라인)
"산성 서비스"(H₂S - 황화수소)
해수 또는 염화물 함유 유체(해상/해저)
고온 산화/부식
응력 부식 균열(SCC) 환경
경제적 효율성:전체 파이프를 솔리드 합금으로 구성하는 것보다 훨씬 더 비용이 많이 드는 대신, 필요한 곳(내부 구멍)에 얇은 층(일반적으로 2-4mm)의 고가 인코넬 625만 사용하여 필요한 내식성을 제공합니다.
기계적 무결성:두꺼운 벽의 API 5L X65 강철 파이프가 제공하는 고강도, 압력 유지 능력 및 구조적 지지력을 유지합니다.
특정 열화에 대한 저항:까다로운 유동 조건에서 피팅, 틈새 부식 및 침식 부식에 대한 탁월한 저항성을 제공합니다.
고온 성능:탄소강이 견딜 수 있는 것 이상으로 고온 서비스에서 성능을 향상시킵니다.
솔리드 합금과 비교하여 클래딩을 사용하는 경우? 장점?
1>. 클래딩: 고압 용기, 열교환기, 내식성이 필요한 대형 구조물.
2>. 솔리드 합금: 소형 부품, 극한 온도/순도(예: 반도체 용광로).
특정 프로젝트 요구 사항(예: 온도, 산 농도)에 따라 부식 차트를 참조하여 최적의 클래딩 합금을 선택하십시오!
| 요소 | 클래드 파이프 | 솔리드 인코넬 625 |
|---|---|---|
| 비용 | 3~5배 낮음 | 매우 높음 |
| 무게 | 최적화됨(강철 코어) | 무거움 |
| 강도 | API X65 구조적 무결성 | 낮은 항복 강도(414MPa) |
| 내식성 | 인코넬 625 배리어 층 | 완전한 저항 |
응용 분야
석유 및 가스:
산성 서비스(H₂S/CO₂ 환경)의 해저 파이프라인, 라이저, 유동 라인.
다운홀 튜빙, 매니폴드, 밸브.
화학 처리:
반응기, 열교환기, 산 처리 시스템.
발전:
FGD(배연 탈황) 시스템, 보일러 튜브.
육상 및 해상/해양:
해수 주입 파이프, 밸러스트 시스템.
