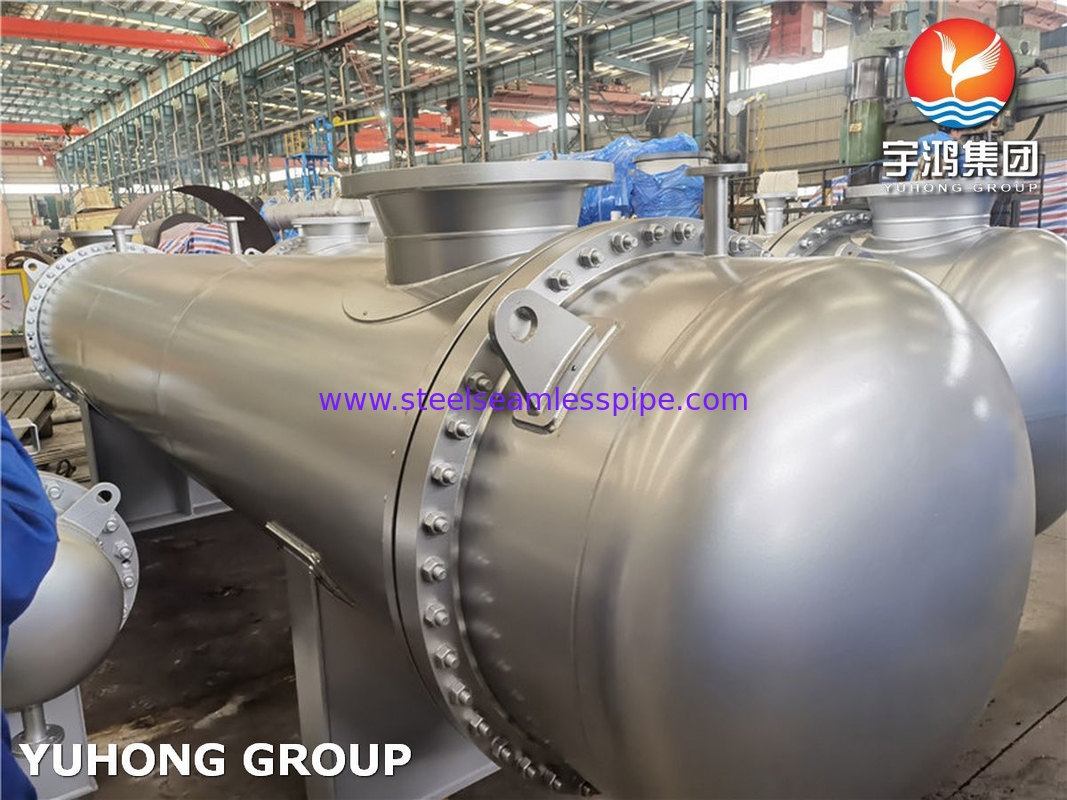

API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII

API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII

  • API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII
  • API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII
  • API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII
API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII
제품 상세 정보:
원래 장소: 중국
브랜드 이름: YUHONG
인증: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
모델 번호: 다관형 열교환기
결제 및 배송 조건:
최소 주문 수량: 1SET
가격: 1--1000000 USD
포장 세부 사항: 팔레트
배달 시간: 45---150일
지불 조건: L/C, T/T
공급 능력: 50Sets/Months
접촉
모든 제품
스테인레스 스틸 이음새 없는 파이프 (286)
스테인레스 스틸 이음매 없는 튜브 (275)
듀플렉스 스테인레스 스틸 파이프 (127)
듀플렉스 스테인리스강 강관 (28)
바늘 튜브 (102)
열교환기 지느러미 튜브 (619)
열 교환기 (16)
하 스텔로이 C 파이프 (425)
열 교환 튜브 펀들 (37)
열교환기 튜브시트 (116)
열교환기 방해 (36)
공기 냉각기 (8)
압력 용기 (4)
스테인레스 스틸 용접 파이프 (57)
스테인레스 스틸 코일 튜브 (112)
니켈 합금 파이프 (259)
니켈 합금 튜브 (78)
인코넬 튜브 (222)
합금 강 강관 (182)
티타늄 튜브 (10)
밝은 단련된 관 (153)
탄소강 보일러 튜브 (141)
강철 맞춤 (797)
강철 플랜지 (583)
다른 사람 (388)
부착용 부품 (7)
상세 제품 설명
쉘 및 튜브 열 교환기 표준: API 660- 쉘 및 튜브 열교환 기 외피와 튜브 열교환 장치 설계: Tema, Asme VIII
쉘 및 튜브 열교환 기 욕조 재료: 스테인레스 스틸, 이중 강철, 니켈 합금, 구리 합금, 합금 강, 티타늄, 클래딩 쉘 및 튜브 열교환 기 튜브 표준: ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME
쉘 및 튜브 열교환 기 욕조: 플로팅 욕조, 고정식 욕조 쉘 및 튜브 열 교환기 고정 배플: 종 방향 배플, 충돌 배플, 횡단 배플, 교차 배플
쉘 및 튜브 열교환 기 Ndt: RT, PT, MT, UT, PMI
강조하다:

ASME 셸 튜브 열 교환기

,

TEMA 셸 튜브 열 교환기

API 660 셸 및 튜브 열 교환기, TEMA 표준, ASME U 스탬프, ASME VIII

유홍그룹은 35년 이상의 프로젝트 경험을 가지고 있으며 현재까지 2000개 이상의 프로젝트를 완료했으며 85개국 이상으로 수출하고 있습니다.유홍 브랜드는 이미 세계적으로 좋은 평판을 얻었습니다.고객들의 85%의 주문이 반복됩니다.껍질 및 튜브 열 교환기소재 표지: 스테인리스 스틸, 듀플렉스 스틸, 슈퍼 듀플렉스 스틸, 니켈 합금, 합금 스틸, 구리 및 구리 합금, 티타늄, 탄소 스틸, 오버레이 클래싱 & 폭발 클래싱.우리는 디자인을 지원할 수 있습니다.: 열 계산 (HTRI), 기계 계산 (PV 엘리트), GA 도면 및 세부 도면, 모든 절차 제어 문서 (JIC, PQR, WPS, WPQ, NDT,...)우리의 모든 열 교환기는 TEMA 표준에 따라 ASME U 스탬프를 적용 할 수 있습니다., 우리는 또한 고객의 디자인에 따라 열 교환기를 만들 수 있습니다.



셸 및 튜브 열 교환기의 특징.
껍질 및 튜브 열 교환기 TEMA 코드에서 전형적인 장점 제한
고정 파이프 열 교환기 BEM, AEM, NEN 1주어진 껍질과 튜브 지름에 대한 최대 열 전송 영역을 제공합니다. 1튜브의 껍데기 쪽이나 바깥쪽은
기계 청소에 접근할 수 없습니다.
2적절한 속도를 보장하기 위해 단일 및 복수의 튜브 패스를 제공합니다. 2튜브와 껍질 쪽 사이에 발전 된 차차 열 팽창을 허용 할 수있는 조항이 없습니다. 이것은 껍질 쪽에 팽창 관점을 제공함으로써 관리 될 수 있습니다.
3. 제거 가능한 펀드 디자인보다 저렴합니다.
플라팅 헤드 열 교환기 AEW, BEW, BEP, AEP, AES, BES 1떠있는 튜브 잎은 껍질과 튜브 뭉치 사이의 열 확장을 허용합니다. 1. 떠있는 머리 덮개를 제공하기 위해서는 튜브 잎에 볼트 할 필요가 있습니다. 볼트 원은 많은 수의 튜브를 배치 할 수있는 공간을 사용해야합니다.
2튜브 뭉치와 껍질 쪽 모두 기계적으로 검사 및 청소 할 수 있습니다. 2튜브는 독립적으로 확장 할 수 없으므로 거대한 열 충격 응용을 피해야합니다.
3포장 재료는 설계 압력과 온도를 제한합니다.
제거 가능한 U-튜브 열 교환기 BEU, AEU 1U 튜브 설계는 껍질과 튜브 펀들 사이뿐만 아니라 개별 튜브 사이에서도 열 확장을 허용합니다. 1U 굽기 때문에 일부 튜브는 튜브 뭉치의 중앙에서 생략됩니다.
2튜브 뭉치와 껍질 쪽 모두 기계적으로 검사 및 청소 할 수 있습니다. 2U 굽기 때문에, 튜브는 화학적 방법만 청소 할 수 있습니다.
3플로팅 헤드 또는 포장 플로팅 헤드 디자인보다 저렴합니다. 3U-튜브 둥지를 꽂아 있기 때문에 개별 튜브는 교체하기가 어렵습니다.
4단 하나의 튜브 통과 또는 진정한 역류 흐름은 불가능합니다.
5튜브 벽의 두께는 U 굽기에 튜브의 직선 부분보다 얇습니다.
6튜브 회로의 배수 수직 위치로 머리 측면을 위로 배치하면 어렵습니다.



고정 파이프 열 교환기:

API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII 0



플로팅 헤드 열 교환기:

API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII 1



분리 가능한 U-튜브 열 교환기:

API 660 셸 및 튜브 열 교환기 TEMA 표준 ASME U 스탬프 ASME VIII 2



1껍질
2껍질 덮개
3셸 플랜지 (캐널 끝)
4껍질 플랜지 (보호 끝)
5껍질 노즐 또는 가지
6떠있는 튜브 잎
7떠있는 머리 덮개
8떠있는 머리 플랜지
9떠있는 머리샘
10떠있는 머리 뒷 고리
11. 정지 튜브 잎
12채널 또는 고정 된 머리
13채널 커버
14채널 노즐 또는 가지
15튜브 (직선)
16튜브 (U형)
17밧줄과 거리를 묶어
18가로 (또는 가로) 배프 또는 지지판
19길쭉한 바프
20엠핑링 배프
21헤드 서포트
22파티션 통과
23. 환기 연결
24배수 연결
25기기 연결
26팽창 풍선
27- 뒷받침용 썰매
28럭을 들어올리는 것
29이상한 놈
30액체 레벨 연결
