ASME SA36 고압 장비 중저압 장비용 탄소 강철 튜브 시트

 ASME SA36 고압 장비, 중고저압 장비용 탄소 강철 파이프 시트

튜브 시트란 뭐죠?

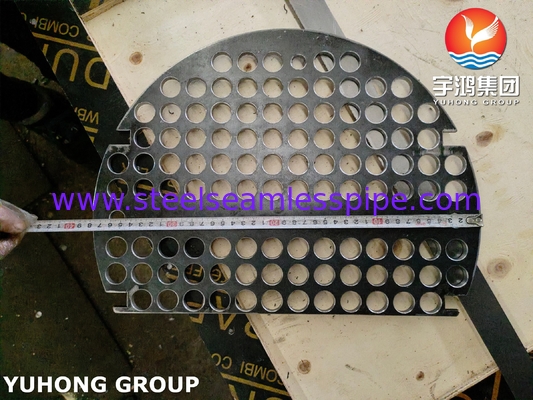

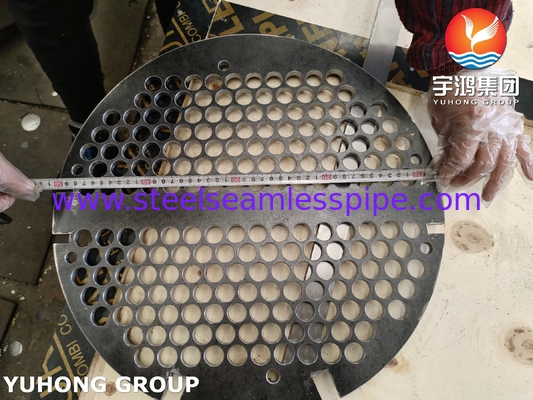

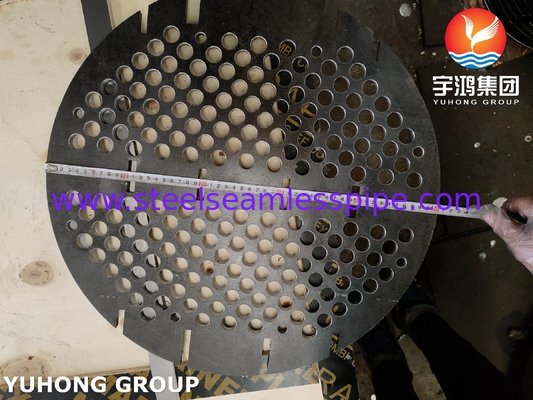

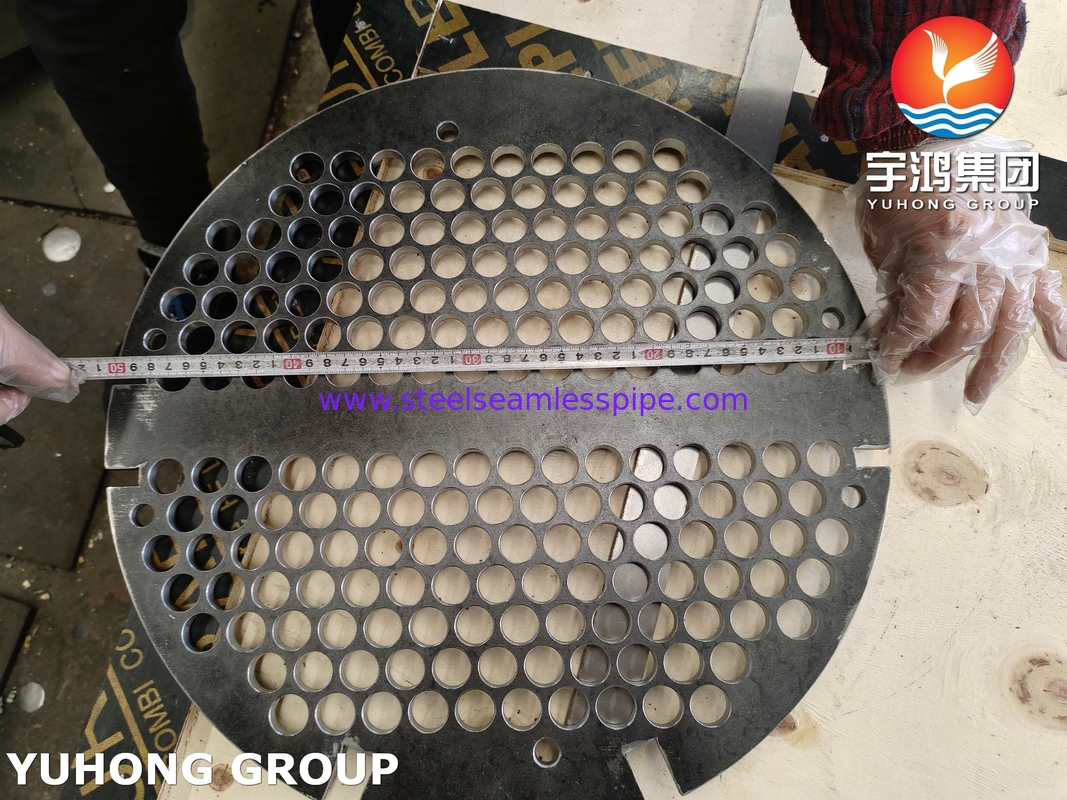

튜브 시트 (tube sheet) 는 껍질과 튜브 열 교환기에 있는 튜브를 지지하기 위해 사용되는 판이다. 튜브는 평행하게 정렬되어 있으며 튜브 시트에 의해 지지되고 유지된다.튜브 시트 튜브의 구멍을 통해 들어갈 수 있도록 구멍을 뚫은 원형 판입니다.

설명

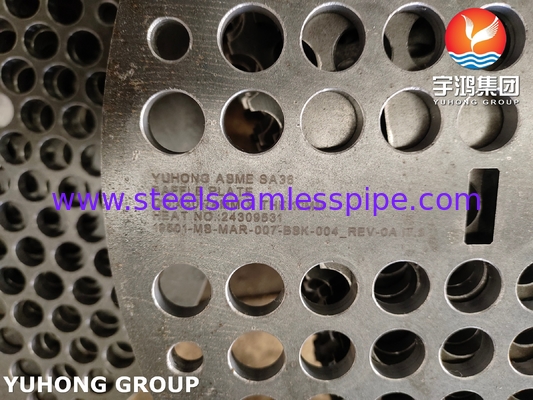

ASME SA36 탄소 강철 파이프 시트는 경제적이고 실용적인 구조물이며 정상적인 작업 조건에서 파이프 시트 제조에 적합합니다.설계는 ASME 사양을 엄격히 준수해야합니다., 특정 작업 조건과 결합하여 적용 가능성을 평가하고 장비의 안전과 내구성을 보장하기 위해 필요한 경우 더 높은 성능의 재료를 선택합니다.

SA36 탄소 강철은 잘 용접 가능하지만 적절한 프로세스를 선택해야합니다.저수소 전극) 의 두께에 따라 냉각 균열을 피하기 위해.

SA36의 기계적 성질:

SA36 탄소강의 화학적 성분

적용 중압 및 저압 장비:

1열 교환 장비

껍질 및 튜브 열 교환기: 튜브 뭉치와 껍질 매체를 고정하고 분리하는 튜브 장으로 사용됩니다. 물-물 및 증기-물과 같은 부식적이지 않은 매체의 열 교환에 적합합니다.

냉각기: 발전소나 냉각 시스템에서는 냉각기를 지원하고 냉각 매체 (해수나 담수 등) 를 배포한다.클로라이드 이온 부식 환경에서의 보호 조치에주의를 기울여야합니다..

증발기: 식품 가공 또는 화학 농축 장비와 같은 저압 증발 과정에 사용됩니다.

2압력 용기

저압 저장 탱크: 압축 공기, 물 또는 석유 제품을 저장합니다 (산성 환경이 아닌 환경), 예를 들어 공장 압축 공기 탱크 및 물 처리 버퍼 탱크.

분리 용기: 기체-유체 분리기 또는 침전 탱크, 화학 공정에서 석유와 가스 또는 중류 분리 초기 처리에 적합합니다.

반응 용기: 가벼운 화학 반응 (중립 pH 반응과 같이) 을 가지고 있으며 부식 방지 위해 부착 또는 코팅으로 일치해야합니다.

3보일러 및 열 시스템

저압 보일러 부품: 작은 산업용 보일러 또는 난방 시스템과 같은 저압 또는 저압 증기 보일러의 튜브 잎 및 지원 프레임.

열 파이프 브래킷: 파이프 고정 또는 보일러 보조 장비를 지원하는 데 사용되는 구조 부품.

4일반 산업구조

기계 장비 기반: 펌프, 압축기 또는 밸브의 설치 기반과 같이, 그 딱딱함과 가공의 편의성을 활용합니다.

플랫폼 및 에스컬레이터 프레임: 공장 철 구조 플랫폼, 보행 통로 지원, 표면 항성화 처리 (진료 또는 페인트 등) 가 필요합니다.

파이프 플랜지 및 연결판: 저압 파이프라인 시스템에서 플랜지 연결 부품.

5물 처리 및 환경 보호 장비

필터 장비 튜브 시트: 멀티미디어 필터 또는 활성 탄소 흡수 타워에 사용되며 필터 재료 전달 파이프를 고정합니다.

하수 처리 탱크: 공기 탱크 또는 퇴적 탱크의 구조적 지원, 습한 환경에서 경직 방지 조치에주의를 기울여야합니다.

낮은 온도 깨지기 쉬운 환경: 온도가 -29°C 이하라면 충격 강도를 확인해야 하며, 그렇지 않으면 SA537과 같은 낮은 온도 강철을 선택해야 합니다.
