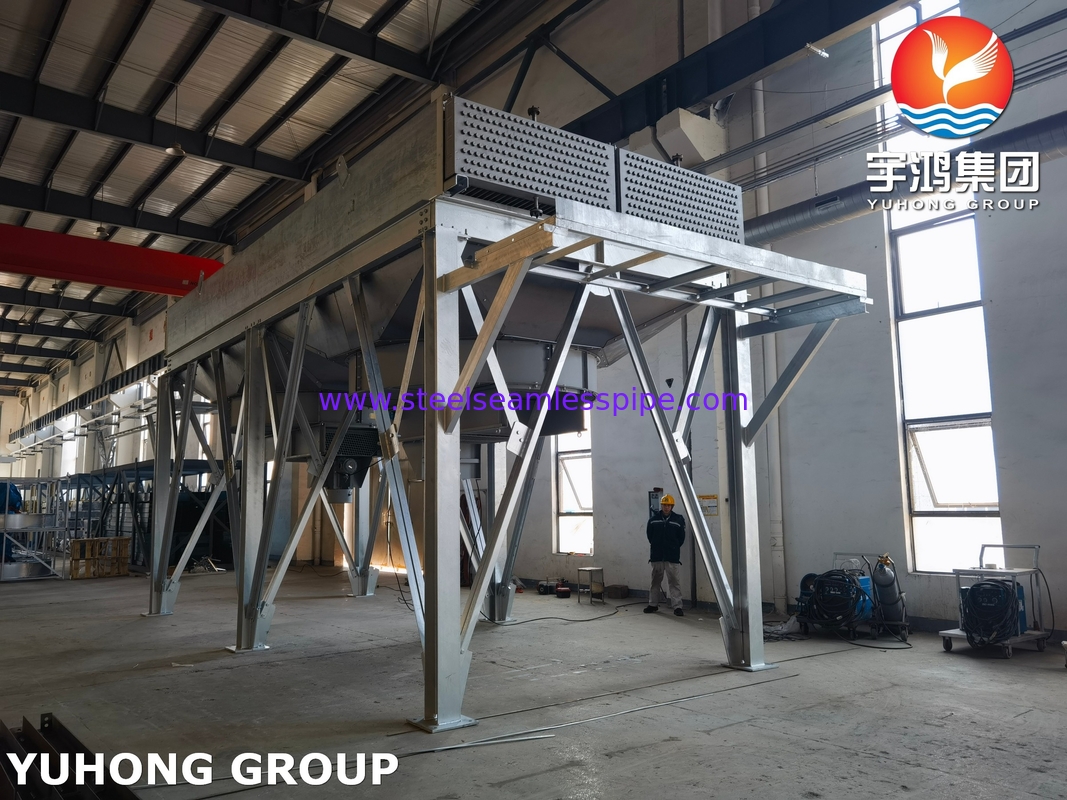

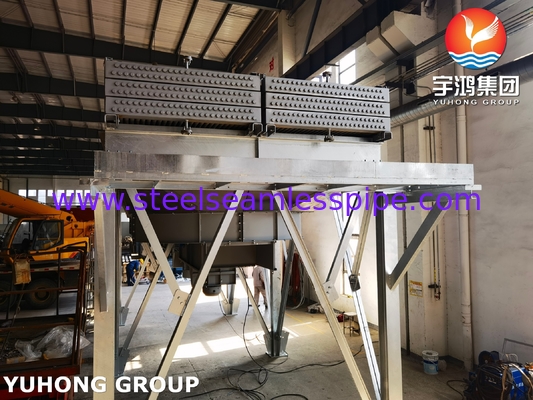

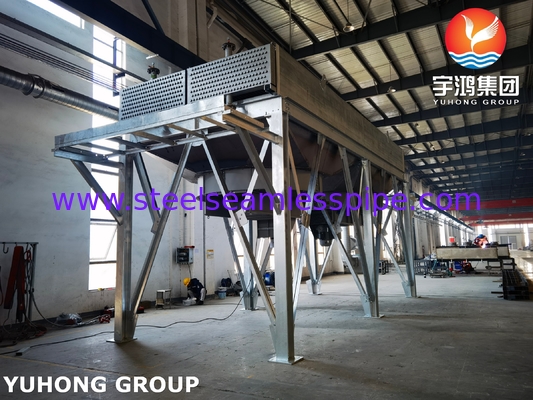

에어 블래스트 타입 수평 공기 냉각 열 교환기 G 핀 튜브

에어 블래스트 타입 수평 공기 냉각 열 교환기, 내장 G 핀 튜브, API 661, ASME VIII Div.1, ISO 13706


H수평 공기 냉각 열 교환기 (ACHE)열교환기의 종류는뜨거운 공정 액체가 수평 튜브를 통해 흐르면서 주변 공기가 강제되거나 그 너머로 유도됩니다.냉각용으로 사용되고 있습니다.정유 공장, 석유화학 공장, 발전소 및 가스 처리 시설효율성과 공간 절감 설계로 인해



1지평적 ACHE의 주요 특징

A. 설계 및 부품

1. 튜브 펀들

   • 수평 튜브(일반적으로 더 나은 열 전달을 위해 날개가 있습니다.)

   • 소재:탄소강, 스테인레스강, 구리 니켈, 티타늄.

   • 피어:알루미늄 (가장 흔한), 스테인레스 스틸 또는 진압 스틸.

2. 팬과 운전자

   • 강제 유도 (파워 아래의 팬)또는유도 유도 (파워 위에 있는 팬).

   • 팬 종류:축 또는 원심 분기.

   • 운전자:전기 모터, 증기 터빈 또는 수압 시스템.

3. 헤더와 노즐

   • 플러그형, 커버 플레이트형, 또는 매립 헤더형.

   • 용도로 설계된 노즐열 확장.

4. 지원 구조

   • 탄소철 프레임부식 저항성 코팅으로

   • 용도로 설계된바람 및 지진 부하(API 661에 따라)

B. 흐름 구성

• 프로세스 유체 흐름: 튜브 내부 (일단 통로 또는 다단 통로)

• 공기 흐름: 피느러미 튜브를 통해 크로스플로우.

2지평적 ACHE의 장점

✔공간 효율성- 수직 디자인에 비해 콤팩트한 발자국
✔더 나은 공기 분배수평 공기 흐름으로 인해 균일한 냉각
✔유지 관리 가 쉽다✅ 튜브 뭉치 는 청소 를 위해 쉽게 떼어낼 수 있다.
✔유연 한 배열파이프 래크 또는 바닥 수준에 설치 할 수 있습니다.
✔에너지 효율성변속속 팬은 전력 소비를 최적화 합니다.

3일반 애플리케이션

• 정유소: 냉각 탄화수소 흐름 (예를 들어, 상공 응축기).

• 발전소: 윤활유, 트랜스포머 오일의 보조 냉각.

• 가스 처리: 천연가스 액체 (NGL) 용 콘덴서

• 화학 공장: 냉각 원자로, 증류 기둥.

4설계 고려 사항 (API 661 준수)

A. 열성능

• 설계 환경 온도: 일반적으로38°C (100°F).

• 접근 온도: 출구 과정 온도와 주변 공기 사이의 차이 (일반적으로10~20°C) 의 내용입니다.

B. 기계 설계

• 바람의 부하: 견딜 수 있어야 합니다160 km/h (100 mph)바람이 불어

• 지진 설계: 지역 코드 (예: ASCE 7) 에 따라

• 부식 용량: 최소1.5mm (1/16 in).

C. 진동 및 소음 조절

• 자연 주파수 분석음향을 피하기 위해서요

• 소음 장치소음이85 dB (A).

5유지보수 및 문제 해결

6비교: 수평 대 수직 ACHE

결론

수평 공기로 냉각 된 열 교환기는 다재다능하고 효율적이며 유지 보수가 용이하며 정유 공장, 발전소 및 가스 처리 시설에 이상적입니다. 주요 준수 표준에는 API 661이 포함됩니다.ISO 13706, 그리고 ASME BPVC.
