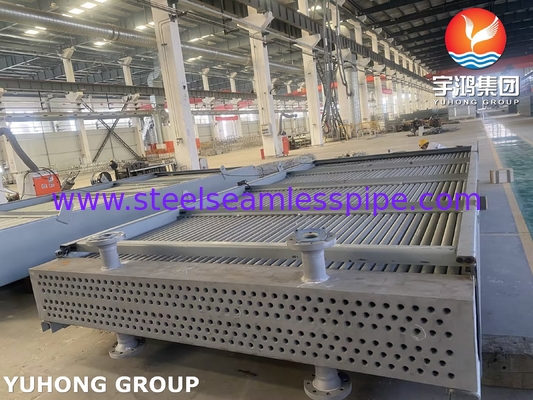

API 661 석유 정제 시설 용 공기 냉각기 열 교환기

API 661 석유 정제 시설 용 공기 냉각기 열 교환기


API 661의 적용 범위

• 적용됩니다.강제 또는 유도된 류트 공기 냉각 열 교환기.

• 커버기계적 설계,열성능, 그리고운영 요구사항.

• 그렇죠?아니다음의 경우에 적용됩니다.

  • HVAC 시스템

  • 냉장고

  • 내연기관용 라디에이터


  • 튜브 펀들:

    • 일반적으로 튜브탄소강, 스테인레스강 또는 합금(예를 들어, Cu/Ni, 티타늄)

    • 배열수평, A-프레임 또는 V-프레임구성.

  • 팬과 운전자:

    • 전기 모터, 증기 터빈, 또는 수압 드라이브.

    • 팬 지름 ≤6.7 m (22 ft)(더 큰 크기는 특별한 고려가 필요합니다.)

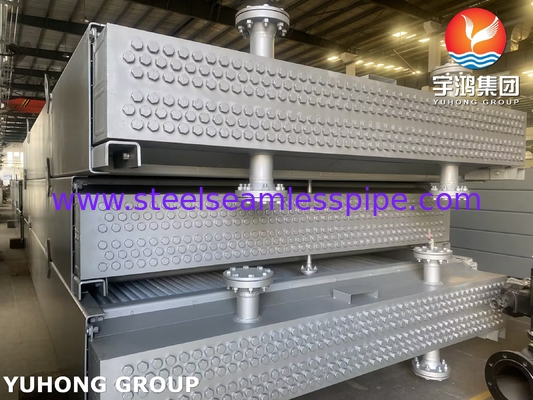

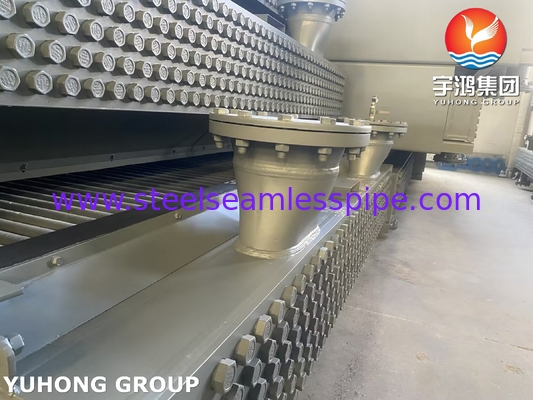

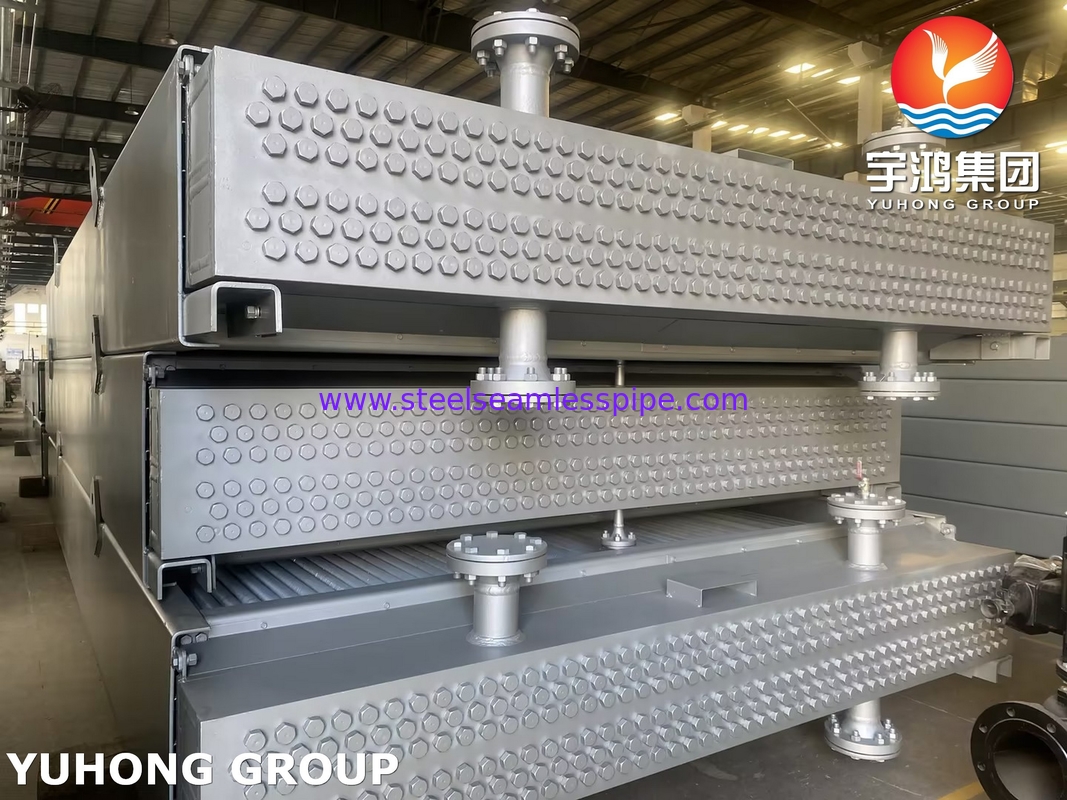

  • 헤더와 노즐:

    • 1개ASME BPVC 섹션 VIII.

    • 노즐은열 확장.

      소재 및 부식 보호

    • 피인 튜브:

      • 알루미늄 지느러미 (가장 흔한 것) 또는 부식성 환경을 위한 스테인리스 스틸.

    • 구조적 지원:

      • 탄소강보호 코팅(연금, 에포시 페인트)

    • 부식 용량:

      • 최소1.5mm (1/16 in)다른 규정이 없는 한


        성능 및 테스트 요구 사항

        A. 열성능

      • 설계 환경 온도: 일반적으로38°C (100°F)명시되지 않는 한

      • 온도 작업 검증: 판매자는 성능을 보장해야 합니다.

      • B. 기계 시험

      • 수정적 검사:

        • 1.5 × 설계 압력튜브와 헤더용

      • C. 검사 및 품질 관리

      • 차원 검사(튜브 정렬, 핀 간격)

      • 파괴적이지 않은 시험 (NDT):

      • 방사선 촬영 (RT)중요한 용접에 있어

      • 염색체 침투 물질 (PT) 또는 자기 입자 (MT)표면 결함

      • • API 661 대 다른 표준

          특징	API 661	ISO 13706	ASME BPVC
          적용 범위	정제 공장 ACHE	일반 ACHE	압력 부품만
          설계 규칙	상세한 기계 및 열	API 661과 비슷합니다.	압력 격리 장치만
          테스트	수력, 진동, NDT	비슷한 것	수력 및 NDT
          재료	산화 저항성 합금	비슷한 것	모든 ASME 승인















          방사선 촬영 (RT)중요한 용접에 있어

        • 염색체 침투 물질 (PT) 또는 자기 입자 (MT)표면 결함

      •

      • 공기 누출 테스트:안정성
