| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F5 합금강 WNRF 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| Product Name: | Alloy Steel Flange | Dimensions: | ANSI Flange, ASME Flange, BS Flange, DIN Flanges, EN Flange |
|---|---|---|---|
| Standard: | ASTM A182 / ASME SA182 | Material: | F5, F9, F11, F12, F22, F91 |
| OD: | 1/2" to 48" | Class: | 150# 300# 600# 900# 1500# |
| WT: | Sch 5S to Sch XXS | Surface: | FF, RF, RTJ |
| Type: | Orifice Flange, Slip-on, Blind, Weldneck, Long Weldneck, SW Flange | ||

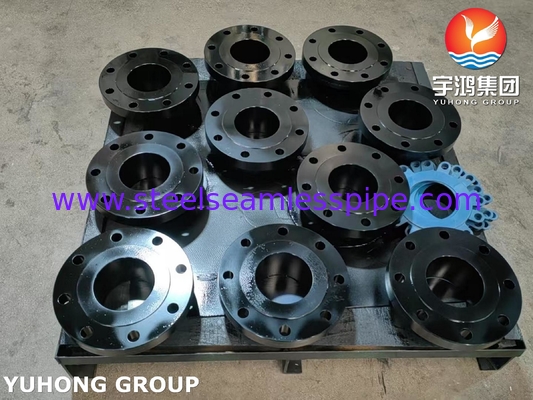

| 강조하다: | ASTM A182 F5 용접 목 플랜지,검은색 코팅 웰드 넥 플랜지,굽은 웰드 넥 플랜지 |
||

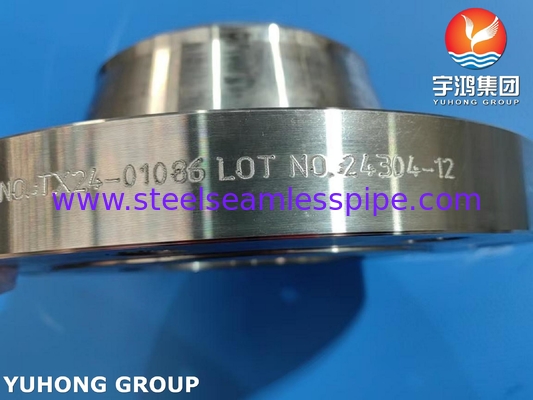

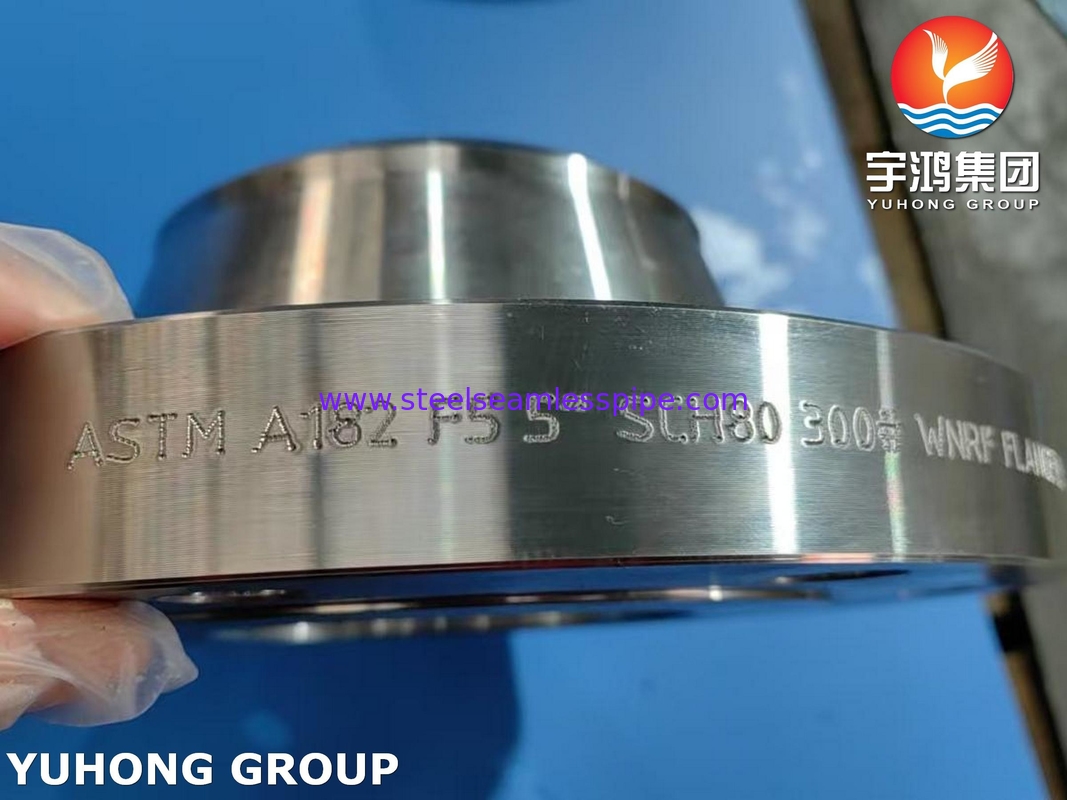

산업용 ASTM A182 F5 합금강 가조 플랜지 B16.5 WNRF 플랜지
ASTM A182 F5 WNRF 플랜지웰드 넥 리즈드 페이스 플랜지, 플랜지 넥이 파이프에 웰드되는 디자인그리고 밀폐면이 약간 높아져 (높은 얼굴) 가스켓 압축을 강화하고 누출을 방지합니다.그것은 고온 및 고압 파이프 시스템에서 사용되는 전문 부품입니다.제조 과정- 가조를 통해 생산되며, 가조 대안에 비해 우수한 구조적 무결성을 보장합니다.ASME B165크기와 압력 등급 (클래스 150~2500)
비슷 한 등급 과 비교
ASTM A182 F5 대 F9/F11:
F9: 극한 온도에서 더 나은 산화 저항을 위해 더 높은 크롬 (8~10%)
F11F5과 비슷하지만 밸나디움을 더해서 횡단력을 높여줍니다.
ASTM A105 대 A182 F5: A105 (탄소강) 은 더 저렴하지만 425°C (800°F) 이상의 고온 애플리케이션에 적합하지 않습니다.
ASTM A182 F5 합금강 플랜지 화학적 성분
| 등급 | C | 원 | 네 | S | P | Cr | 모 |
| A182 F5 | 0.15 | 0.3 ¥ 0.6 | 0.5 | 0.03 | 0.03 | 4 6 | 00.044 0.04465 |
ASTM A182 F5 합금강 플랜지 기계적 특성
| 등급 | 팽창 강도 (Mpa) | 양력 강도 (Mpa) | 연장 % |
| A182 F5 | 275 | 485 | 20 |
상세한 제조 과정
금속:~1200°C (2192°F) 로 가열하여 곡물 정화를 위해 닫힌 다이 가조를 통해 형성됩니다.
열처리:
정상화:900~950°C (1652~1742°F) 로 가열하고, 미세 구조를 정제하기 위해 공기로 냉각합니다.
템퍼:650~700°C (1202~1292°F) 로 다시 가열하고, 그 다음으로 공기 냉각하여 스트레스를 완화하고 강도를 높입니다.
가공:CNC 가공으로 ASME B16.5 허용값 (예를 들어, 구멍 지름 ±0.8 mm, 표면 평면 <0.2 mm) 을 준수한다.
표면 마감:높은 표면 (RF) 톱니 (125~250μin RMS) 을 사용하여 최적의 밀착을 제공합니다.
설치 및 유지 보수
정렬: 용접 목 플랜지 는 용접 도중 정밀 한 정렬 을 요구 하여 스트레스 농도 를 피 합니다.
볼트 강화: 사용ASME PCC-1 지침보트 토크 순서를 위해 균일한 가스켓 압축을 보장합니다.
사용 중 모니터링: 정기적인 검사미끄러지거나, 균열되거나, 구멍이 나 있는 것고온/고압 시스템에서
산업별 애플리케이션
석유 및 가스:고압 파이프 라인에서의 원유 측정 (예: API 14.3/AGA-3 표준)
전력 생산:터빈의 증기 흐름 측정 (ASME PTC 6을 준수)
석유화학:에틸렌/크래커 유닛 공급 라인 (수소 깨지기 저항)
핵:보조 냉각 시스템 (ASTM A182 F5는 1차 회로용이 아니라 2차 회로용)
