| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| 모델 번호: | EN10028 1.4541 TUBESHEET |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 나무 상자 포장 고객 요구 사항 /에따르면 |
| 배달 시간: | 양에 의존합니다 |
| 지불 조건: | 보자마자 전신환, L/C (신용장) |
| 공급 능력: | 달 당 500 PC |
| 표준: | EN10028 | 물질 등급: | 1.4541 |
|---|---|---|---|
| 크기: | 고객의 그림에 따라서 | NDT: | UT, PT, MT |
| 적용: | 열교환기, 보일러, 압력 용기, 화학 반응기, 발전소, 에너지, 석유 | 형태: | 실린더 |
| 강조하다: | 열 교환기 부품 튜브 시트,EN10028 튜브 셰이트,1.4541 튜브 시트 |
||
EN10028 1.4541 튜브 엽
튜브 셰이트란 무엇인가요?

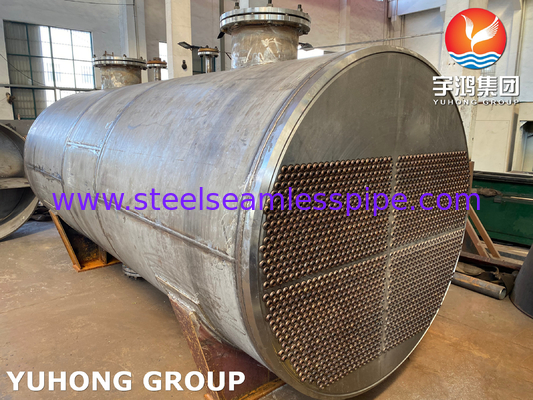

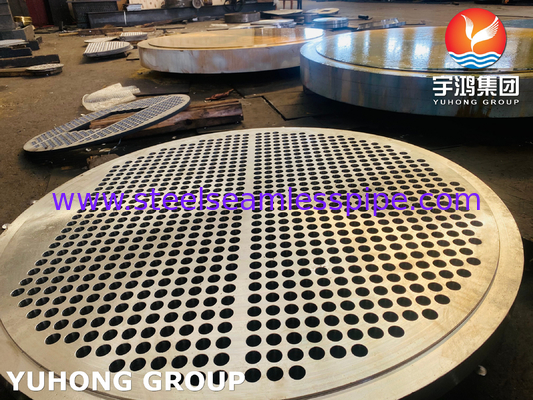

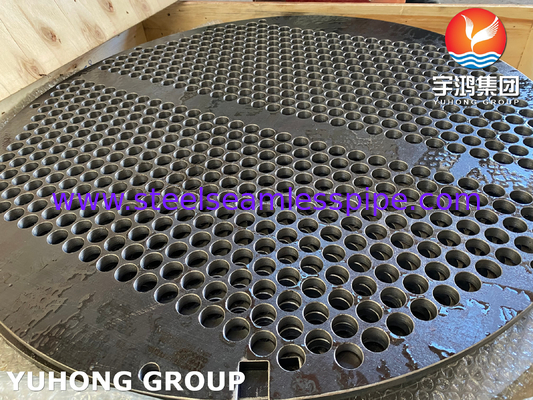

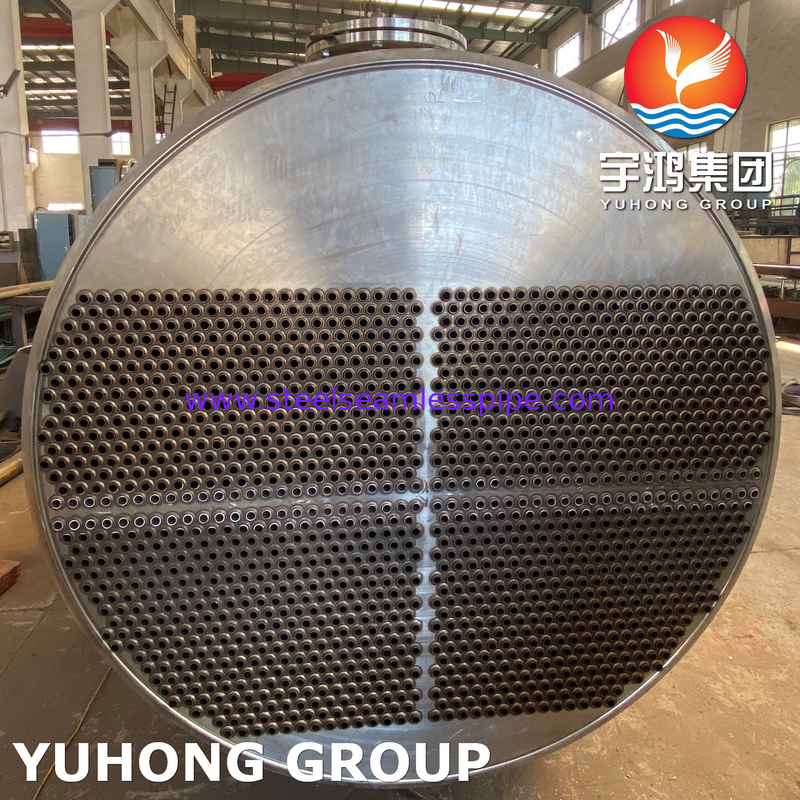

튜브 시트 (tube sheet) 는 껍질 및 튜브 열 교환기에 있는 튜브를 지지하기 위해 사용되는 판이다. 튜브는 평행하게 배치되어 있으며 튜브 시트에 의해 지지되고 유지된다.튜브 시트 튜브의 구멍을 통해 통과 할 수 있도록 뚫린 구멍을 가진 원형 판입니다.
튜브 시트 (tube sheet) 는 껍질과 튜브 열 교환기에 있는 튜브를 지지하고 붙잡기 위해 사용되는 구멍이 있는 평면 판이다.열이나 냉각이 필요한 두 액체를 서로 분리합니다.한 액체는 튜브를 통해 흐르고 다른 액체는 외부로 흐른다.
그 주요 기능은 구조적 무결성을 보장하고 두 유체의 혼합이 없도록 하여 튜브를 고정시키는 것입니다.주요 목적은 여러 번 튜브를 통해 껍질 측면 유체 흐름을 지시하는 것입니다, 난류를 증가시켜 열 전달 효율을 높이고 열 전송이 최소화된 죽은 구역을 줄입니다.그것은 장소에서 튜브를 유지 하 고 액체의 혼합을 방지 하는 데 필수적입니다.
EN10028: 압력장비에 사용되는 평면 철강 제품에 대한 유럽 표준. 7부에서는 특히 스테인레스 스틸을 다루고 있습니다.
1.4541: AISI 321과 유사한 티타늄 안정화 아우스테니트 스테인리스 스틸에 해당하는 재료 번호.이 등급은 용접 또는 고온 노출 중에 민감화 (크롬카비드 형성) 에 저항하도록 설계되었습니다..
| 321 (1.4541) 등급물질 재고 목록 | ||
| 재료 형태 | 분 직경 (mm) | 최대 지름 (mm) |
| 둥근 | 12 | 250 |
| 321 (1.4541) 화학 성분 | ||||||||||
| 등급 | C | 원 | 네 | P | S | Cr | 니 | N | 티 | Co |
| 321 (1.4541) | %0.08 최대 | %2.0 최대 | %1.0 최대 | %0.04 최대 | %~0.03 | %17-19 | %9-12 | %0.10 최대 | %0.70 최대 | %~0.20 |
적용
정제 공장에서의 냉각 시스템.
전력발전소의 콘덴서
화학 원자로에서 가열/냉각 과정
석유 및 가스
황산/산화산을 처리하는 원자로와 응축기.
에틸렌 크레이킹 오븐
열/원자력 발전소의 증기 응축기.
공급 물 난방기 및 터빈 바이패스 시스템
살균기와 깨끗한 증기 시스템.
