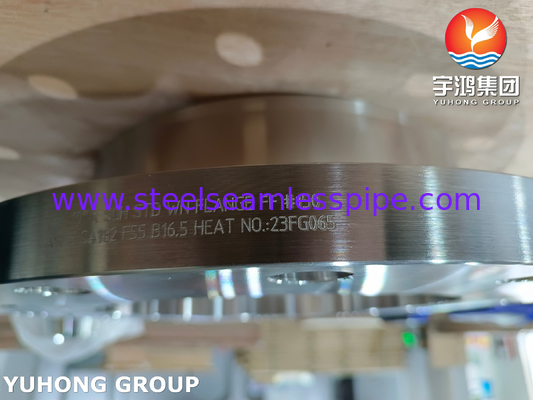

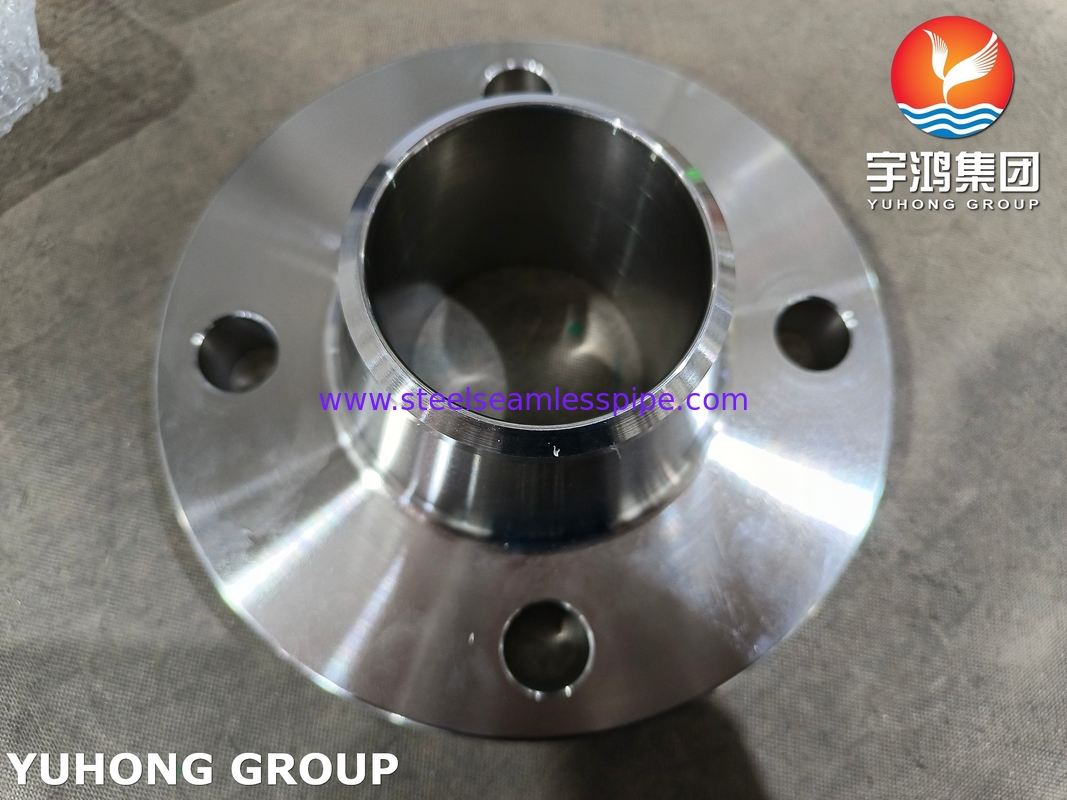

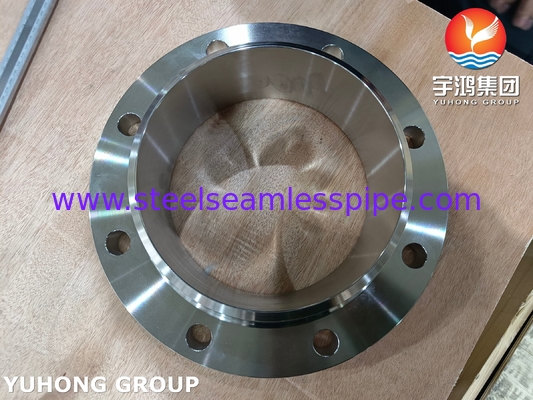

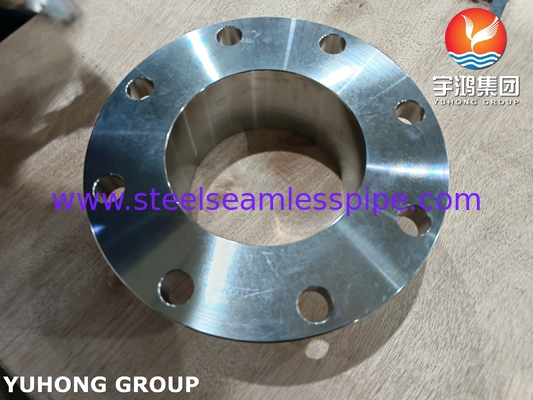

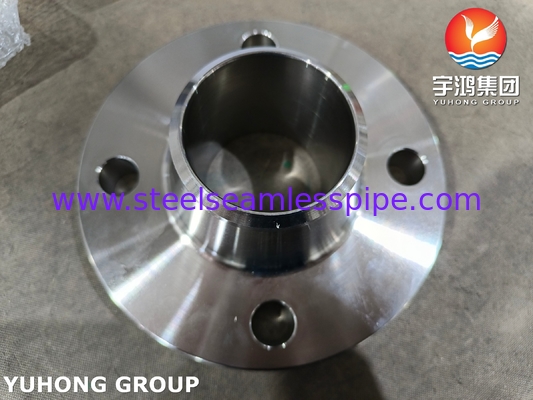

ASTM A182 F55 WNFF 플랜지 B16.5 슈퍼 듀플렉스 스틸 S32760 웰드 넥 플랜지

A182 F55 WNFF 플랜지UNS S32760 슈퍼 듀플렉스 스테인레스 스틸 플랜지

ASTM A182 F55 WN FF 플랜지초복합 스테인레스 스틸로 크롬 (Cr), 몰리브덴 (Mo), 울프스텐 (W), 질소 (N) 함량이 높으며, 경화 저항성 및 기계적 강도를 높이기 위해 최적화되었습니다.FF 플랜지는 평평한 밀폐 표면을 가지고 있으며, 일반적으로 전면 밀착제와 함께 사용됩니다. 그들은 저압 시스템이나 짝짓기 플랜지 사이의 완전한 접촉을 필요로하는 응용 프로그램에 이상적입니다.

특징 ASTM A182 F55 슈퍼 듀플렉스 스틸 WNFF 플랜지

• 부식 저항성: F55의 듀플렉스 미세 구조는 구멍 및 균열 부식으로부터 우수한 보호를 제공합니다.
• 높은 강도: 좋은 기계적 특성을 제공하여 높은 스트레스 응용 프로그램에 적합합니다.
• 온도 내성이: 높은 온도를 처리 할 수 있도록 설계되어 다양한 산업 환경에 다재다능합니다.

화학적 성분 % ASTM A182 F55 슈퍼 듀플렉스 스틸 WNFF 플랜지

ASTM A182 F55 슈퍼 듀플렉스 스틸 WNFF 플랜지의 기계적 특성

플랜지는 파이프 시스템에서 필수적인 구성 요소이며 표면 유형은그리고 반지형 관절 (RTJ) 은 그들의 응용 및 밀폐 방법을 결정하는 데 필수적입니다.다음은 각 유형의 개요와 차이점 및 응용 프로그램입니다:

1평면 (FF) 플랜지

• 설명: 플랜지의 표면은 평평하며 비슷한 평평한 표면과 결합합니다.
• 응용 프로그램:
  • 일반적으로 저압 시스템이나 열 확장으로 인해 파이프 왜곡 위험이있는 곳에서 사용됩니다.
  • 종종 수공업, 하수 처리 공장 및 과도한 압력없이 단단한 밀폐가 필요한 특정 화학 처리 응용 프로그램에서 발견됩니다.

2- 높이 올려진 얼굴 (RF) 플랜지

• 설명: 이 플랜지는 볼트 구멍 주위에서 더 큰 밀폐 표면을 제공하며 가스켓과 더 나은 접촉을 제공하는 높인 부면 ("면") 을 가지고 있습니다.
• 응용 프로그램:
  • 석유 및 가스 파이프 라인, 전력 생산 (증기) 시스템 및 화학 처리 등 고압 응용 프로그램에서 널리 사용됩니다.
  • RF 플랜지는 압력 하에서 더 나은 및 더 신뢰할 수 있는 밀폐를 유지할 수있는 능력으로 인해 FF 플랜지보다 더 일반적입니다.

3반지형 융합 (RTJ) 플랜지

• 설명: 고압 및 온도에서 효과적 인 금속-금속 밀을 제공하는 이 설계.
• 응용 프로그램:
  • 주로 석유 및 가스 산업, 정제 공장 및 발전소에서 발견되는 것과 같은 고압 및 고온 환경에서 사용됩니다.
  • 누출을 제거해야 하는 중요한 애플리케이션에 적합합니다.

적용

• 석유 및 가스

  • 해상 플랫폼: 해수와 열악한 환경 조건으로 인해 높은 부식 저항을 요구하는 파이프 시스템에서 사용됩니다.
  • 파이프 라인: 특히 깊은 물이나 고압 시나리오에서 강도와 무결성이 중요한 석유와 가스 운송에 필수적입니다.
  • 수중 장비: 수중 바닥에서 작동하는 장비에서 사용되며, H2S를 함유한 매체에 대한 보호는 운영 안전과 수명이 길기 위해 중요합니다.

• 화학 가공

  • 원자로: 플랜지는 다양한 용기 및 구성 요소를 연결하는 데 사용되며 화학 반응에서 안전한 밀폐를 보장합니다.
  • 열 교환기: 화학 물질 노출로 인한 부식에 저항하면서 효율적으로 열을 전달하는 시스템에서 사용됩니다.
  • 황산 처리 시스템: F55 물질은 매우 부식성 환경에 필요한 저항을 제공합니다.

• 소금 해제 공장

  • 해수 역오스모시 시스템에서의 고압 파이핑: 이 플랜지는 소금 물의 침식에 저항하면서 소금 해제 과정에서 필요한 고압을 관리하는 데 도움이됩니다.

• 전력 생산

  • 연소 가스 탈황화 (FGD) 시스템: 연소 가스에서 유해한 황 화합물을 닦는 시스템에서 사용되며 환경 준수 및 효율성을 보장합니다.
  • 냉각 물 회로: 부식 요소에 노출 될 수 있는 냉각 시스템의 무결성을 유지하는 데 필수적입니다.

PT 테스트
