| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F5 합금강 WNRF 오리피스 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 합금강 플랜지 | 크기: | ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 |
|---|---|---|---|
| 표준: | ASTM A182 / ASME SA182 | 소재: | F5, F9, F11, F12, F22, F91 |
| OD: | 1/2"에서 48"까지 | 클래스: | 150# 300# 600# 900# 1500# |
| WT: | SCH XXS에 대한 SCH 5S | 표면: | FF, 무선주파수, RTJ |
| 종류: | 오리피스 플랜지, 슬립 온, 블라인드, 용접, 긴 용접, SW 플랜지 | ||
| 강조하다: | ASTM A182 F5 용접 목 플랜지,B16.5 위조 WNRF 플랜지,ASTM A182 F5 위조 WNRF 플랜지 |
||

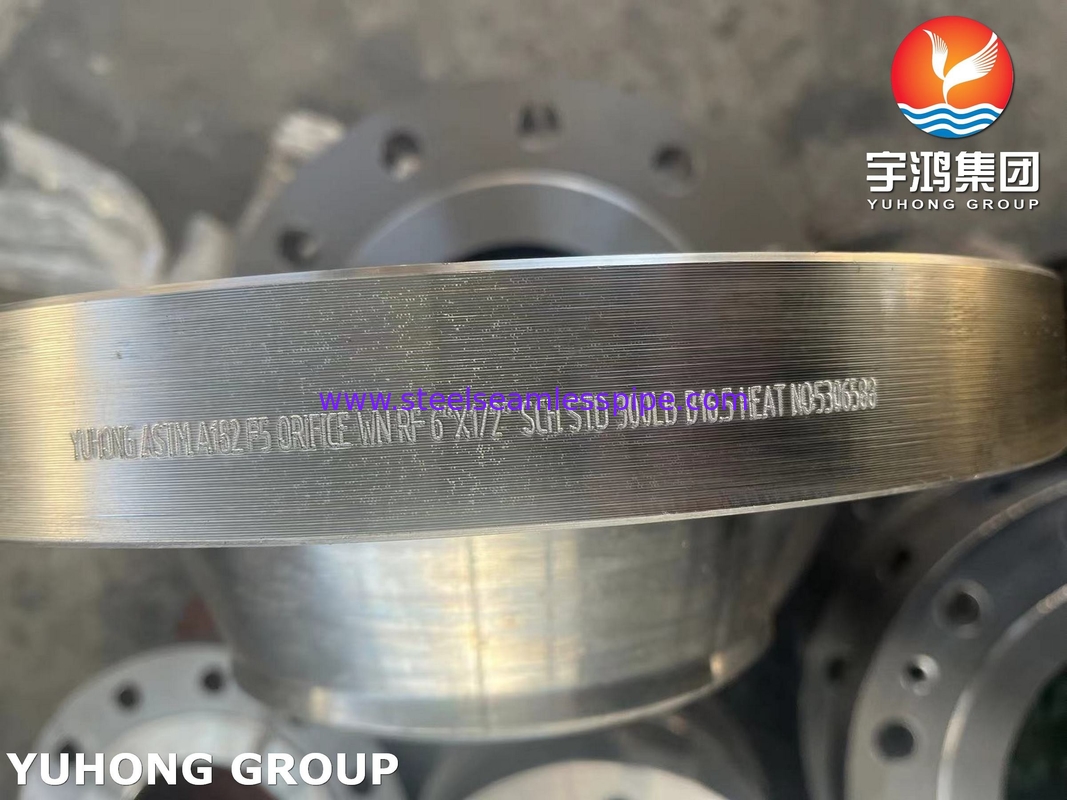

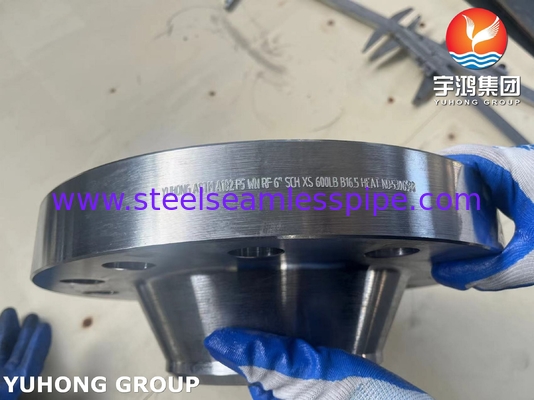

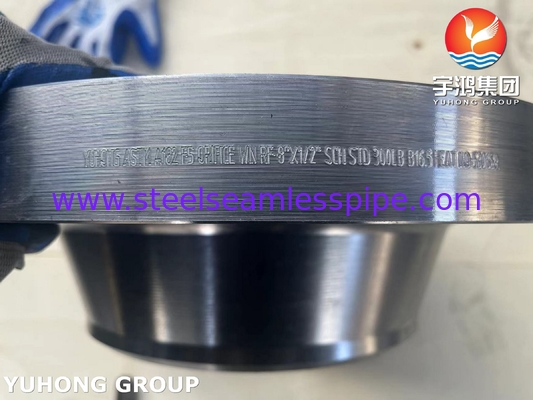

ASTM A182 F5 알로이 스틸 오리피스 플랜지 산업용 WNRF 플랜지
오리피스 플랜지는 일반적으로 유체의 흐름을 측정하는 데 사용됩니다. 플랜지는 파이프 또는 다른 플랜지에 연결하기 위해 두 개의 볼트 구멍을 갖추고 있습니다. 또한 오리피스 플레이트를 수용하도록 가공됩니다.,흐름을 제한하고 측정 가능한 압력 하락을 생성하는 데 사용됩니다. 이 유형의 플랜지는 구멍 판을 통해 흐름을 측정하는 것을 용이하게합니다.유동량 계산을 위한 압력차를 생성하는. 압력 테이프 (상류 / 하류) 및 플래크 설치를위한 잭 나사 포함됩니다. 웰드 목은 파이프에 웰드 할 수있는 긴 톱 모양의 허브를 가지고 있음을 의미합니다.고압/온도 용도에 적합합니다..
ASTM A182 F5 합금강 플랜지 화학적 성분
| 등급 | C | 원 | 네 | S | P | Cr | 모 |
| A182 F5 | 0.15 | 0.3 ¥ 0.6 | 0.5 | 0.03 | 0.03 | 4 6 | 00.044 0.04465 |
ASTM A182 F5 합금강 플랜지 기계적 특성
| 등급 | 팽창 강도 (Mpa) | 양력 강도 (Mpa) | 연장 % |
| A182 F5 | 275 | 485 | 20 |
상세한 제조 과정
금속:~1200°C (2192°F) 로 가열하여 곡물 정화를 위해 닫힌 다이 가조를 통해 형성됩니다.
열처리:
정상화:900~950°C (1652~1742°F) 로 가열하고, 미세 구조를 정제하기 위해 공기로 냉각합니다.
템퍼:650~700°C (1202~1292°F) 로 다시 가열하고, 그 다음으로 공기 냉각하여 스트레스를 완화하고 강도를 높입니다.
가공:CNC 가공으로 ASME B16.5 허용값 (예를 들어, 구멍 지름 ±0.8 mm, 표면 평면 <0.2 mm) 을 준수한다.
표면 마감:높은 표면 (RF) 톱니 (125~250μin RMS) 을 사용하여 최적의 밀착을 제공합니다.
플랜지 등급
스테인리스 스틸 플랜지: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L 등
듀플렉스 스틸 플랜지: UNS S31803, 2205, S31254 (254SMO)
슈퍼 듀플렉스 스틸 플랜지: UNS S32750, UNS S32760, UNS S32304, S31500
탄소강 플랜지: ASTM A105, A105N 등
합금강 플랜지: F1, F11, F22, F5, F9, F91 등
아래와 같이 니켈 합금 플랜지
모넬 400 & K500,
인코넬 600, 601, 617, 625, 690, 718, X-750.
인콜로이 800, 800H, 800HT, 825, 925.
해스텔로이 C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
구리 합금 플랜지: 구리, 구리 및 총금속
산업별 애플리케이션
석유 및 가스:고압 파이프 라인에서의 원유 측정 (예: API 14.3/AGA-3 표준)
전력 생산:터빈의 증기 흐름 측정 (ASME PTC 6을 준수)
석유화학:에틸렌/크래커 유닛 공급 라인 (수소 깨지기 저항)
핵:보조 냉각 시스템 (ASTM A182 F5는 1차 회로용이 아니라 2차 회로용)
