| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001-2008, PED, BV, DNV, ABS, NK, KR, LR |
| 모델 번호: | ASTM A182 F55 이중 스틸 블리드 링 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 통과 나무 상자 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 제품 이름: | 블리드 벨소리 / 드립 링 / 배출구 벨소리 | 차원: | ANSI B16.5, ANSI B16.47 시리즈 A & B, 사용자 정의 도면 |
|---|---|---|---|
| 표준: | ASTM A182, ASME SA182 | 소재: | F55 / UNS S32760 / 1.4501 |
| 크기: | 1/2 내지 24 | 등급: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| 연결: | 나사산, 소켓 용접 | 제조업: | 안출됩니다 |
| 신청서: | 산업, 천연가스, 석유, 가스와 오일 파이프, 화학 | ||
| 강조하다: | ASTM A182 F55 듀플렉스 스틸 부착,ASME B16.5 듀플렉스 스틸 부착,UNS S32760 듀플렉스 스틸 피팅 |
||

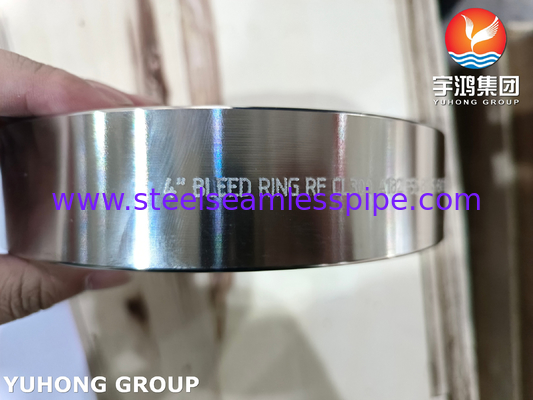

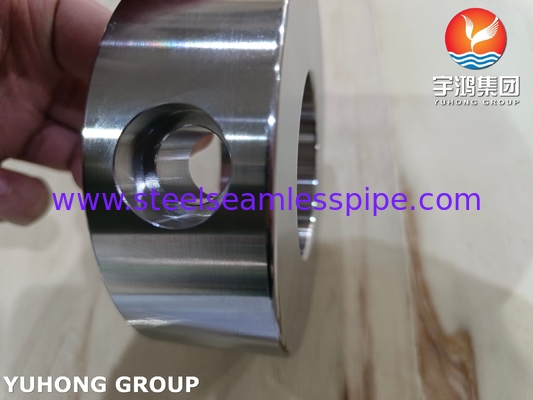

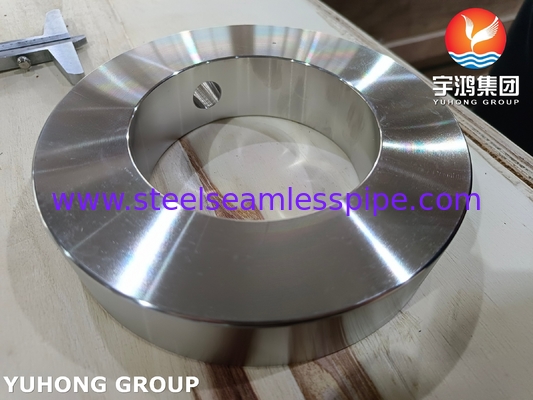

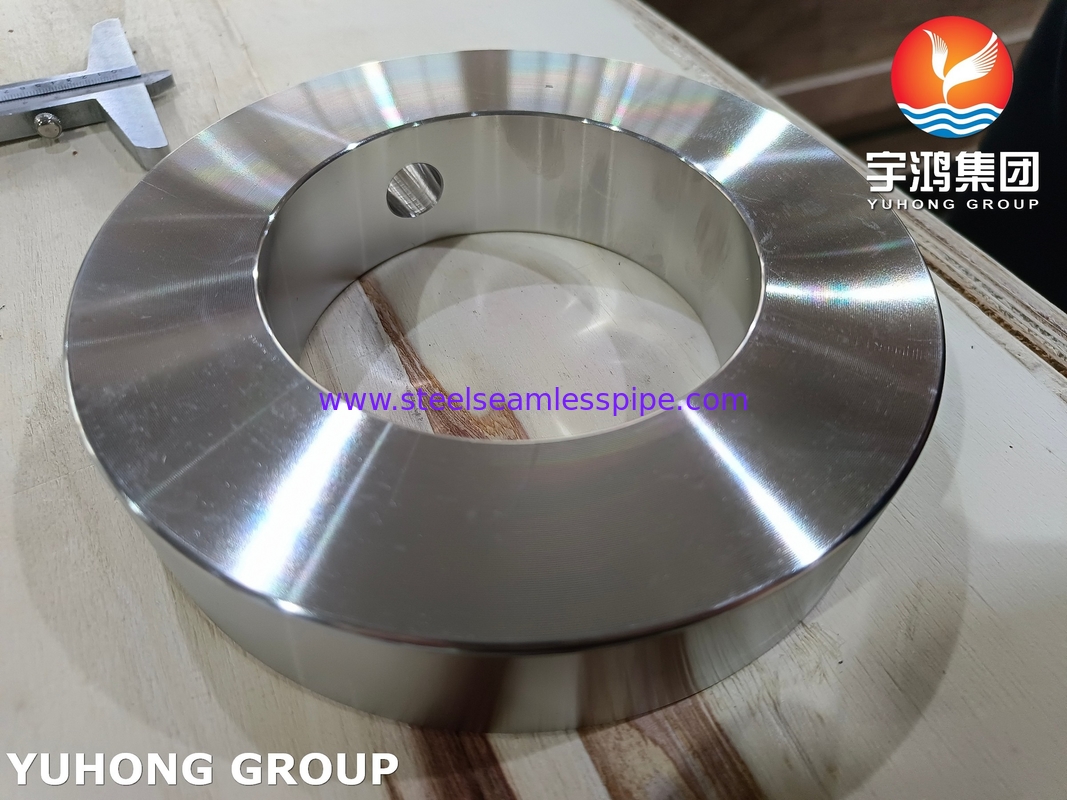

ASTM A182 F55 도장 파이프 피팅 S32760 듀플렉스 스틸 블레드 링 / 드립 링 / 벤트 링
방출 고리 (영어: bleed ring) 는 방출 고리 또는 환기 고리라고도 알려져 있으며, 특히 석유 및 가스 산업에서 파이프 시스템에서 사용되는 특수 장착 장치입니다.출혈 고리는 파이프 시스템에서 두 플랜지 사이에 설치 된 원형 장치입니다그들은 스레드 또는 소켓 용접 연결을 가질 수 있으며 표준 플랜지의 볼트 원 안에 맞게 설계되었습니다. 일반적으로 하나 이상의 광선 또는 접착 포트를 갖추고 있습니다.이 포트는 플러그 또는 밸브를 장착하여 액체 또는 가스 흐름을 제어 할 수 있습니다.
출혈 고리는 일반적으로 탄소 철강, 스테인레스 스틸 및 다양한 합금과 같은 내구성 있는 재료로 만들어집니다. 이러한 재료는 가혹한 작동 조건에 견딜 수 있도록합니다.
주요 기능:
|
파이프 크기 (NPS) |
A | B | |||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 600 | 900 | 1500 | 2500 | ||
| 1/2 | - | - | - | - | - | - | - |
| 3/4 | - | - | - | - | - | - | - |
| 1 | 2 1/2 | 2 3/4 | 2 3/4 | 3 | 3 | 3 1/4 | 1 1/8 |
| 1 1/4 | 3 2 7/8 | 3 1/8 | 3 1/8 | 3 3/8 | - | - | 1 1/2 |
| 1 1/2 | 3 1/4 | 3 5/8 | 3 5/8 | 3 3/4 | 3 3/4 | 4 1/2 | 1 5/8 |
| 2 | 4 | 4 1/4 | 4 1/4 | 5 1/2 | 5 1/2 | 5 5/8 | 2 1/8 |
| 2 1/2 | 4 3/4 | 5 | 5 | 6 3/8 | - | 6 1/2 | 2 1/2 |
| 3 | 5 1/4 | 5 3/4 | 5 3/4 | 6 1/2 | 6 3/4 | 7 5/8 | 3 1/8 |
| 3 1/2 | 6 1/4 | 6 3/8 | 6 1/4 | - | - | - | 3 5/8 |
| 4 | 6 3/4 | 7 | 7 1/2 | 8 | 8 1/8 | 9 1/8 | 4 1/8 |
| 5 | 7 5/8 | 8 3/8 | 9 3/8 | 9 5/8 | 9 7/8 | 10 7/8 | 5 1/8 |
| 6 | 8 5/8 | 9 3/4 | 10 3/8 | 11 1/4 | 11 | 12 3/8 | 6 1/8 |
| 8 | 10 7/8 | 12 | 12 1/2 | 14 | 13 3/4 | 15 1/8 | 8 |
| 10 | 13 1/4 | 14 1/8 | 15 5/8 | 17 | 17 | 18 5/8 | 10 1/8 |
| 12 | 16 | 16 1/2 | 17 3/4 | 19 1/2 | 20 3/8 | 21 1/2 | 12 |
| 14 | 17 5/8 | 19 | 19 1/4 | 20 3/8 | 22 5/8 | - | 13 1/4 |
| 16 | 15 1/4 | 21 1/8 | 22 | 22 3/8 | 25 1/8 | - | 15 1/4 |
| 18 | 21 1/2 | 23 3/8 | 24 | 25 | 27 5/8 | - | 17 1/4 |
| 20 | 23 3/4 | 25 5/8 | 26 3/4 | 27 3/8 | 29 5/8 | - | 19 1/4 |
| 22 | - | - | - | - | - | - | - |
|
24 |
28 1/8 |
30 3/8 |
31 |
32 7/8 |
35 3/8 |
- |
23 1/4 |
피 반지 의 재료 와 종류
| 스테인레스 스틸 피 반지 | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
| 듀플렉스 & 슈퍼 듀플렉스 스틸 블리드 링 | ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| 탄소 강철 출혈 반지 | ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
| 낮은 온도 탄소 강철 출혈 고리 | ASTM A350, LF2, LF3 |
| 합금 강철 출혈 고리 | ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
구리 합금 스틸 블리드 링 |
ASTM SB 61, SB 62, SB 151, SB 152 UNS 번호 C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS 번호 C 10100, 10200, 10300, 10800, 12000, 12200 |
|
니켈 합금 블레드 링 |
ASTM SB564, SB160, SB472, SB162 니켈 200 (UNS 번호 N02200), 니켈 201 (UNS 번호 N02201), 모넬 400 (UNS 번호 N04400), 모넬 500 (UNS 번호 N05500), 인코넬 800 (UNS 번호 N08800), 인코넬 825 (UNS 번호N08825)인코넬 600 (UNS 번호 N06600), 인코넬 625 (UNS 번호 N06625), 인코넬 601 (UNS 번호 N06601), 하스텔로이 C 276 (UNS 번호 N10276), 알로이 20 (UNS 번호 N08020) |
피 반지 사용 의 이점
침투성 검사 / PT (비 파괴적 검사)
신청서
