부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1

부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1

  • 부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1
  • 부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1
  • 부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1
  • 부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1
부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Yuhong Heat Exchangers
인증: ASME U Stamp, PED
모델 번호: 플로팅 헤드 유형
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: 0- 1000000USD
포장 세부 사항: OT의 나무 상자
배달 시간: 20 ~ 80 일
지불 조건: T/T, L/C, D/A
공급 능력: 60은 / 달에서 설정합니다
접촉
모든 제품
스테인레스 스틸 이음새 없는 파이프 (290)
스테인레스 스틸 이음매 없는 튜브 (277)
듀플렉스 스테인레스 스틸 파이프 (127)
듀플렉스 스테인리스강 강관 (29)
바늘 튜브 (107)
열교환기 지느러미 튜브 (631)
열 교환기 (17)
하 스텔로이 C 파이프 (424)
열 교환 튜브 펀들 (37)
열교환기 튜브시트 (116)
열교환기 방해 (36)
공기 냉각기 (8)
압력 용기 (4)
스테인레스 스틸 용접 파이프 (57)
스테인레스 스틸 코일 튜브 (114)
니켈 합금 파이프 (261)
니켈 합금 튜브 (79)
인코넬 튜브 (227)
합금 강 강관 (184)
티타늄 튜브 (10)
밝은 단련된 관 (153)
탄소강 보일러 튜브 (145)
강철 맞춤 (804)
강철 플랜지 (590)
다른 사람 (391)
부착용 부품 (7)
상세 제품 설명
제품 이름: 고압 트림 쿨러 열 교환기 유형: 플로팅 헤드
튜브 재료: ASME SA179 고정 헤드 유형: 튜브시트와 탈착식 커버가 일체형인 채널
외철형: 원패스 쉘 후면 헤드 유형: 지지 장치가 있는 플로팅 헤드
강조하다:

ASME SA179 탄소 강철 톱니 없는 튜브

,

열 교환기 탄소 강철 톱니 없는 튜브

,

열 교환기 톱니없는 탄소 강철 파이프

플로팅 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1



플로팅 헤드 열교환기의 각 끝에 있는 튜브 플레이트의 한쪽 끝은 플랜지를 통해 쉘에 고정 연결되어 있으며, 이를 고정단이라고 합니다. 다른 쪽 끝 튜브 시트는 쉘에 연결되지 않지만 쉘에 대해 미끄러질 수 있으며, 이 끝을 플로팅 헤드 단이라고 합니다. 플로팅 헤드는 쉘 내부에 위치하므로 내부 플로팅 헤드 열교환기라고도 합니다.

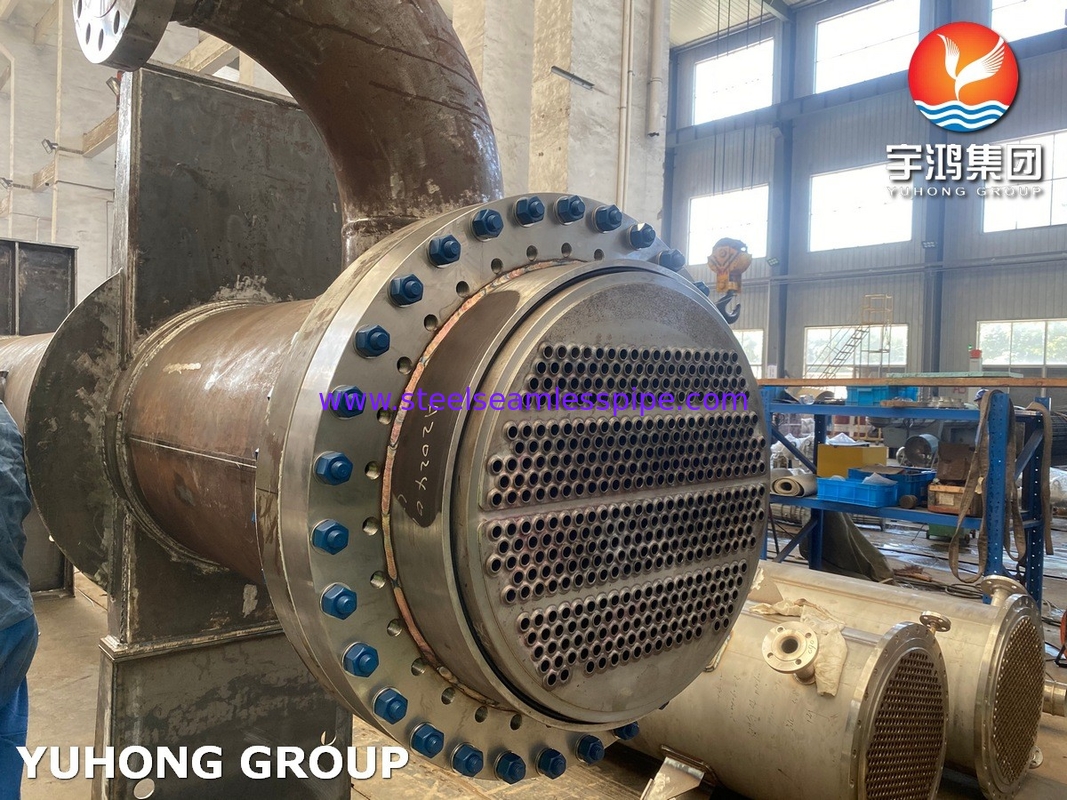

부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1 0

(YUHONG 열교환기_플로팅 헤드)


이 기사에서는 플로팅 헤드 열교환기의 생산 공정에 초점을 맞춥니다.

주요 절차



자세한 생산 절차가 필요하시면 저희에게 연락하시면 1시간 이내에 답변드리겠습니다.

용접 문서



  • WPS - 용접 절차 명세서
  • PQR - 절차 자격 기록
  • WQT / WPQ - 용접사 자격 시험 / 용접사 성능 자격.

수압 시험



구체적인 단계는 다음과 같습니다: 튜브 박스 외부 헤드 커버 플로팅 헤드 커버 제거 → 장비 가스켓 교체 → 플로팅 헤드 커버 튜브 박스 설치 → 쉘 측 개구부 플랜지 열기 → 튜브 박스 측면에서 파이프 수압 시험을 위한 물 주입 → 자격 획득 후 외부 헤드 커버 설치 → 튜브 박스 측 개구부 플랜지 열기 → 쉘 측면에서 쉘 수압 시험을 위한 물 주입.

시험 압력은 압력 게이지 압력 강하, 플랜지 밀봉 표면 및 해당 장비 개구부 플랜지 누출 현상을 관찰하며, 누출 및 비정상적인 변형이 없으면 자격이 됩니다.

배송

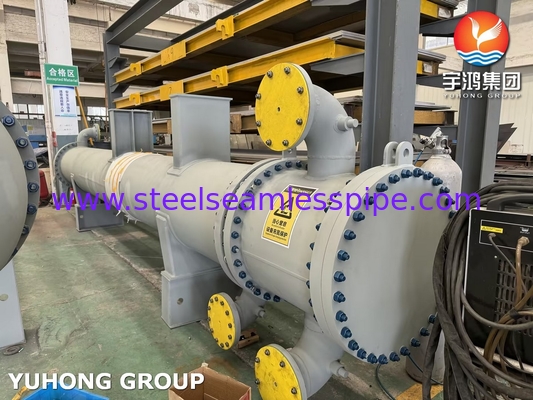

부동 헤드형 쉘 앤 튜브 열교환기 NACE, HIC, SSC, ASME VIII DIV.1 1
