스테인리스 스틸 바플 및 튜브 엽기 껍질 및 튜브 열 교환기

바플 및열 교환기에 사용되는 튜브 시트

튜브 시트란 뭐죠?

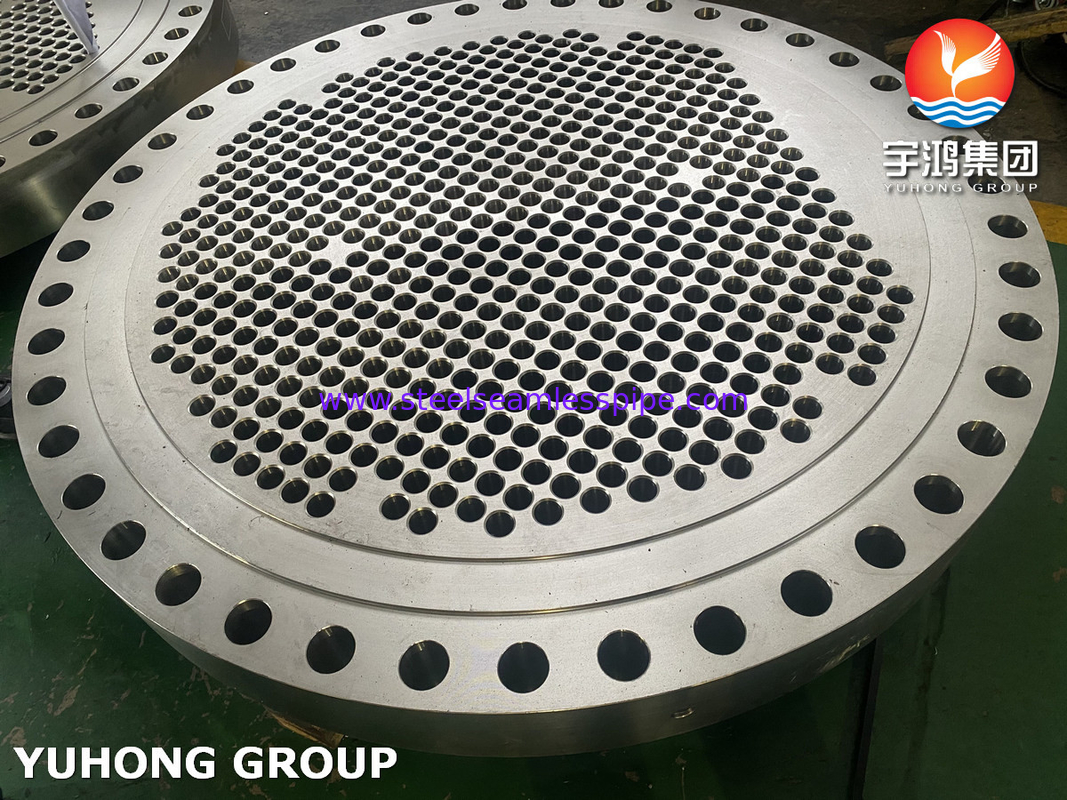

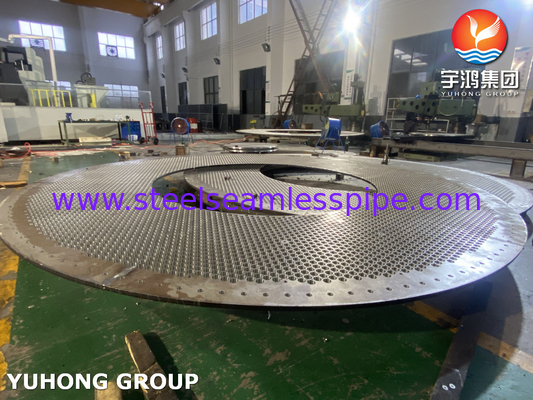

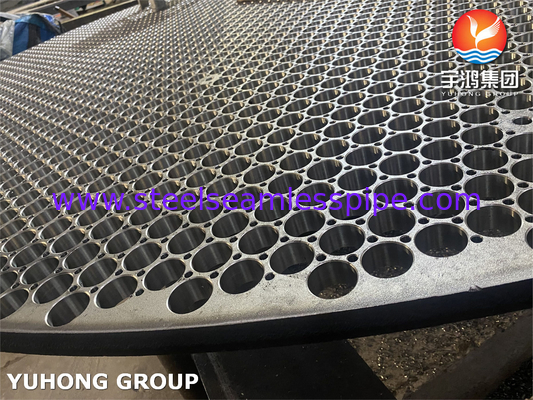

튜브 시트 (tube sheet) 는 껍질과 튜브 열 교환기에 있는 튜브를 지지하기 위해 사용되는 판이다. 튜브는 평행하게 정렬되어 있으며, 튜브 시트에 의해 지지되고 유지된다.튜브 시트 튜브의 구멍을 통해 들어갈 수 있도록 구멍을 뚫은 원형 판입니다.

바플과 튜브 시트 모두 열 교환기의 중요한 구성 요소이지만 서로 다른 목적을 가지고 장비의 다른 부분에 위치합니다.

튜브 시트 (tube sheet) 는 껍질과 튜브 열 교환기에 있는 튜브를 지지하고 고정하는 데 사용되는 구멍이 뚫린 평면 판이다.
튜브 시트 (tube sheet) 는 서로 가열되거나 냉각되어야 할 두 액체를 분리합니다. 한 액체는 튜브를 통해 흐르고 다른 액체는 외부 (껍질 측면) 에 흐릅니다.
그 주된 기능은 구조적 무결성을 보장하고 두 유체의 혼합이 없도록 하여 튜브를 고정시키는 것입니다.

바플은 일반적으로 껍질 및 튜브 열 교환기의 껍질 내부에 설치됩니다. 그들은 껍질 측면의 유체의 흐름 방향에 세로로 배치 된 판 또는 세그먼트입니다.

그들의 주된 목적은 여러 번 튜브를 통해 껍질 쪽 유체의 흐름을 지시하는 것입니다.열 전달 효율을 높여서 격변을 증가시키고 열 전달이 최소화 될 죽은 구역을 줄이십시오..

바플은 또한 흐름에 의한 진동으로 인해 튜브의 진동을 방지하여 튜브를 손상으로부터 보호 할 수 있습니다.

튜브 시트 (tube sheet) 는 튜브를 고정시키고 유체의 혼합을 방지하는 데 필수적이지만, 바프러는 튜브를 가로질러 껍질 쪽 유체의 흐름을 지시함으로써 열 전달 효율을 향상시킵니다.

적용

• 열 교환기 및 응축기
• 해수 시스템
• 석유 및 가스 산업
• 화학 가공
• 전력 생산
• 소금 해제 공장
• 석유화학산업
• 조선업
