표준화 된 탄소 강철 튜브 잎 SA516 GR.70N 열 교환기 부품

전반적인 설명

SA516 70등급 튜브 잎일반적으로 열 교환기, 압력 용기 및 보일러 건설에 사용됩니다. 그 기능은 튜브를 지원하고 적절한 밀폐를 보장하는 것입니다.그리고 고압과 고온 조건을 관리튜브 시트는 튜브와 껍질 사이의 인터페이스로 작용하여 구조적 무결성을 유지하면서 열 전달을 촉진하기 때문에 열 교환기의 중요한 구성 요소입니다.

SA516 70등급 튜브플릿은 압력 용기 및 열 교환기 건설의 중요한 구성 요소입니다.온도와 압력에 대한 내성이 다양한 산업용 용도로 이상적입니다.특히 화학, 석유화학 및 발전 부문에서는장기적인 성능과 신뢰성을 보장하기 위해 추가 표면 처리 또는 합금이 필요할 수 있습니다..

SA516 70등급 튜브 시트의 주요 특징:

1물질 특성:

• 기본 재료: SA516 70 등급은 탄소 함량이 상대적으로 낮고 팽창 강도가 좋은 탄소 강철입니다. 압력 용기에 일반적으로 사용됩니다.그리고 튜브 시트 안에 넣으면 구조가 고압과 온도 변동에 견딜 수 있도록 합니다..
• 팽창 강도: 70-90 ksi (485-620 MPa) 는 고압 시스템에서 기계적 스트레스를 처리하기에 충분한 강도를 제공합니다.
• 내력 강도: ≥ 38 ksi (260 MPa), 튜브 셰이트가 영구적인 변형 없이 상당한 부하를 처리할 수 있도록 한다.
• 연장: 8인치 (200mm) 에서 최소 20%로, 작업 중에 어느 정도의 유연성과 강도를 보장합니다.
• 경화: 일반적으로 138 ∼ 179 HB (Brinell) 범위 내에서, 마모와 충격에 저항 할 수있는 충분한 경화.

2제조 및 가공:

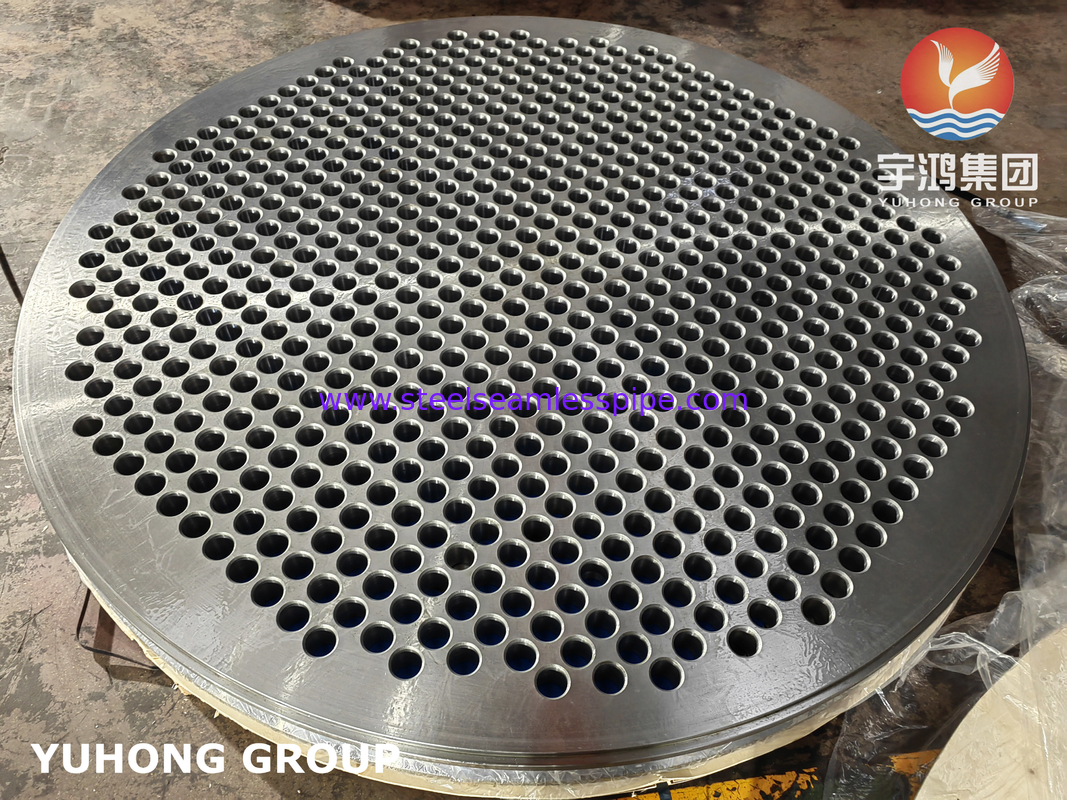

• 튜브 시트 건설: 튜브 시트는 일반적으로 두껍고 단단한 강철 판 또는 튜브를 수용하기 위해 구멍을 뚫거나 가공 된 가조 된 부분입니다.구멍은 적절한 정렬을 보장하고 튜브와 튜브 시트 인터페이스에서 누출을 피하기 위해 신중하게 정밀하게 뚫립니다..
• 용접성: SA516 70 등급은 튜브 시트를 제조하는 데 매우 중요한 좋은 용접성으로 알려져 있습니다.재료는 SMAW (보호 금속 활 용접) 와 같은 전통적인 방법을 사용하여 용접 할 수 있습니다., SAW (잠수 된 아크 용접) 및 GTAW (가스 울프스탄 아크 용접).

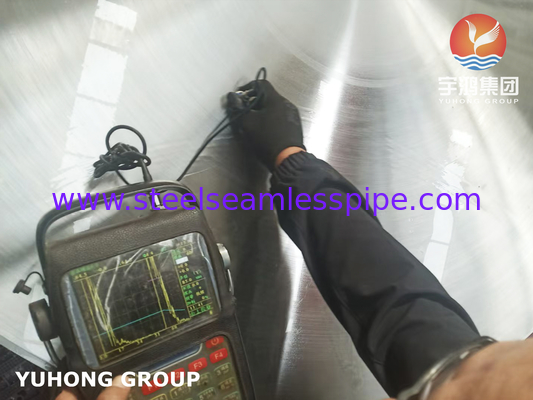

• 열처리: 제조 후, 튜브 시트는 종종 내부 스트레스를 줄이고 강도를 향상시키기 위해 열처리 (예: 정상화 또는 스트레스 완화) 됩니다.이것은 특히 균열이나 결함이 실패로 이어질 수있는 고압 응용 프로그램에서 중요합니다..

3부식 저항성:

• SA516 70등급은 일반적인 진열에 대한 내재적인 저항성을 가지고 있지만, 가혹한 화학물질이나 진열성 환경에 노출된 튜브 시트에는 추가적인 코팅, 인라인,또는 장시간 사용에 적합한 부식 내성 합금.
• 부식 문제가있는 환경에서 적용하려면 추가 표면 처리 또는 파이프에 인코넬 또는 하스텔로이 같은 합금 사용이 필요할 수 있습니다.

4압력 아래 기계적 성능:

• 고압 저항: 튜브 시트는 튜브를 통해 순환하는 유체의 내부 압력에 견딜 수 있어야 합니다. SA516 70 등급, 강한 팽창 및 양력 특성으로,튜브 시트가 고장없이 상당한 내부 압력을 견딜 수 있도록 보장합니다..
• 온도 저항성: 온도 교환기 및 보일러에서 흔한 400 ° F ~ 850 ° F (200 ° C ~ 450 ° C) 범위에서 일반적으로 온도 중대에서 높은 온도 응용에 적합합니다.

5디자인 고려사항:

• 두께: SA516 70등급의 튜브 시트는 압력 요구 사항과 열 교환기 또는 압력 용기의 크기에 따라 다양한 두께로 제공됩니다.두께 는 몇 인치 에서 30cm 이상 이 될 수 있다.

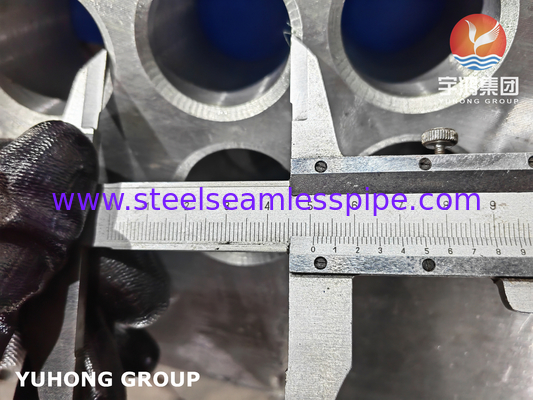

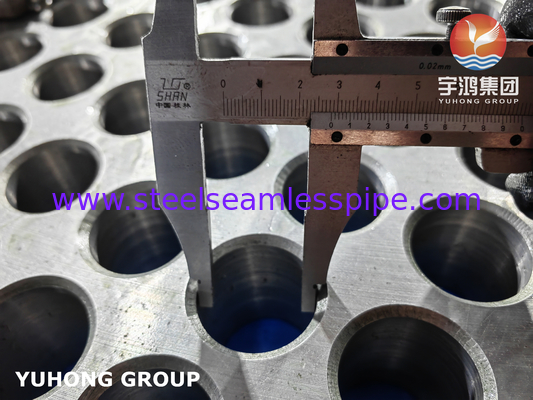

• 구멍 패턴: 구멍 패턴 (튜브의 배열) 과 구멍 크기의 설계는 튜브 시트의 성능에 중요합니다. 일반적으로 튜브는 원형 또는 사각형 피치로 배열됩니다.정밀한 구멍 지름으로 적절한 적합성을 보장합니다..
• 밀폐 표면: 튜브 시트의 밀폐 표면은 일반적으로 누출을 방지하고 튜브가 제대로 밀폐되도록 부드러운 마무리까지 가공됩니다.그것은 또한 튜브와 튜브 잎 사이의 누출을 방지하기 위해 가스켓 또는 밀폐 요소가 필요할 수 있습니다.

기계적 특성

화학적 성분

응용 프로그램:

• 열 교환기:껍데기 및 튜브 및 공기 냉각 열 교환기 모두에서 사용되며 튜브 시트 (tube sheet) 는 튜브를 고정시키는 중요한 부분입니다.
• 압력 용기:압력 용기에 있어서, 튜브 셰이트는 서로 다른 챔버를 분리하는 파티션 역할을 합니다. 종종 증기 보일러, 원자로, 석유화학, 전력 생산,그리고 화학 산업.
• 용기:튜브 시트는 증기 보일러에서 매우 중요하며, 증기 발생의 열 확장과 압력에 저항하면서 튜브 뭉치를 고정시킵니다.
