ASME SA516 Gr.70 스틸 바플 플레이트 보일러 및 압력 용기 지원 플레이트

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	YUHONG
인증:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
모델 번호:	ASME SA516 Gr.70 탄소 강철 바플 플레이트

결제 및 배송 조건:

최소 주문 수량:	1PC
포장 세부 사항:	층 나무 상자 / 팔레트
배달 시간:	7일
지불 조건:	L/C,T/T

접촉

모든 제품

스테인레스 스틸 이음새 없는 파이프 (277)

스테인레스 스틸 이음매 없는 튜브 (269)

듀플렉스 스테인레스 스틸 파이프 (128)

듀플렉스 스테인리스강 강관 (27)

바늘 튜브 (86)

열교환기 지느러미 튜브 (596)

열 교환기 (10)

하 스텔로이 C 파이프 (419)

열 교환 튜브 펀들 (37)

열교환기 튜브시트 (117)

열교환기 방해 (35)

공기 냉각기 (7)

압력 용기 (2)

스테인레스 스틸 용접 파이프 (57)

스테인레스 스틸 코일 튜브 (113)

니켈 합금 파이프 (258)

니켈 합금 튜브 (75)

인코넬 튜브 (210)

합금 강 강관 (173)

티타늄 튜브 (9)

밝은 단련된 관 (153)

탄소강 보일러 튜브 (138)

강철 맞춤 (784)

강철 플랜지 (574)

다른 사람 (384)

상세 제품 설명

제품 이름:	배플/지지 플레이트	표준:	ASTM A516, ASME SA516
소재:	70학년, 70N	형태:	고객의 요구에 따르면
크기:	고객의 요구에 따르면
강조하다:	ASME SA516 Gr.70 바플 플레이트 , 보일러 및 압력 용기 지원판 , ASME SA516 Gr.70 스틸 바플 플레이트

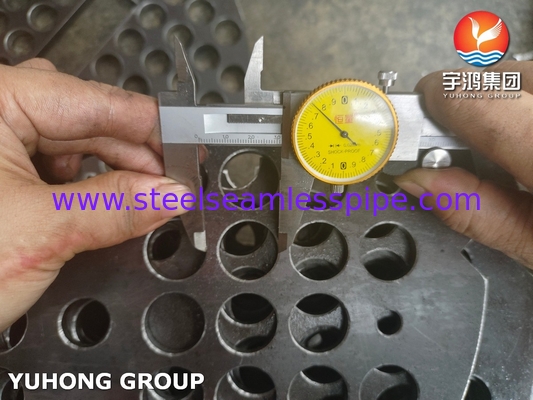

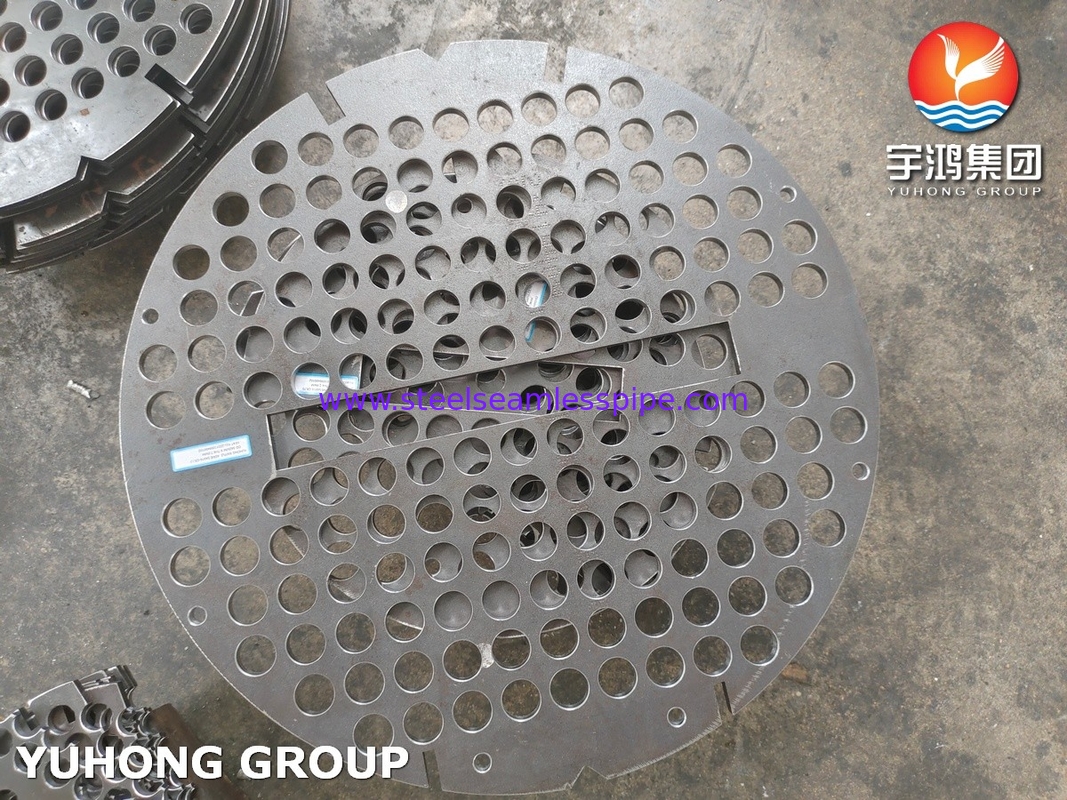

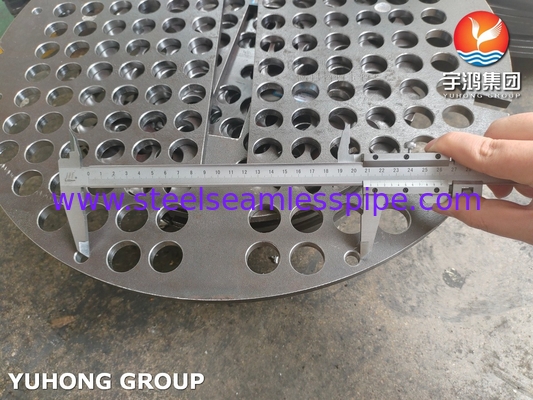

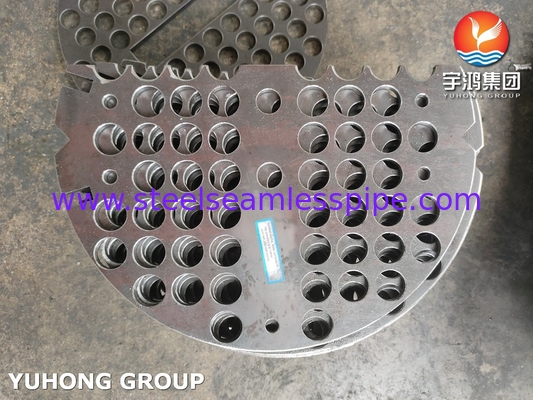

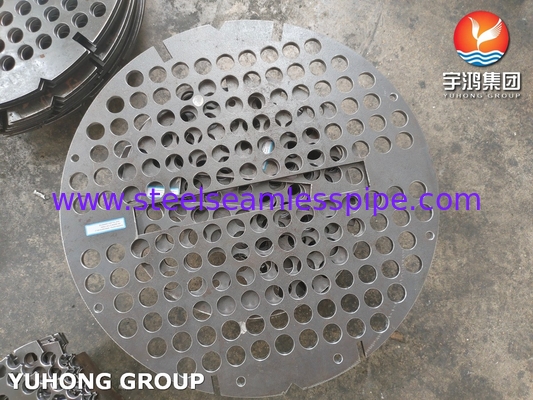

ASME SA516 GR.70 압력 용기용 탄소 강철 바플 지원판

ASME SA516 Gr.70는 고품질의 탄소 철강 판으로 압력 용기 및 산업 보일러 부품 제조에 일반적으로 사용됩니다.튼튼한 견고성 및 강도를 포함하여, 이 재료는 압력 및 온도 변동에 대한 탄력을 요구하는 환경에서 응용에 특히 적합합니다.이 판은 구조적 지원을 제공 하 고 유체의 흐름을 안내 하기 위해 설계 되었습니다, 최적의 운영 성능을 보장합니다. 스트레스와 피로를 견딜 수있는 능력은 석유와 가스, 화학 처리 및 발전과 같은 산업에서 인기있는 선택이됩니다.

ASME SA516 70등급 판의 동등등급

영국 표준	유럽 표준	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 70등급	∙

ASME SA516 70등급 판의 화학적 요구 사항

원소	구성 %
	55등급 [그라드 380]	60등급 [그라드 415]	등급 65 [등급 450]	70등급 [그라드 485]
탄소, 최대 a,b:
[12.5mm] 이하	0.18	0.21	0.24	0.27
1인치 이상에서 2인치까지 (12.5~50mm)	0.20	0.23	0.26	0.28
50~100mm 이상, 포함	0.22	0.28	0.25	0.30
100~200mm 이상	0.24	0.27	0.29	0.31
200mm 이상	0.26	0.27	0.29	0.31
망간, b:
[12.5mm] 이하
열 분석	0.60 ∼ 0.90	00.60~0.90c	0.85-1입니다.20	0.85-1입니다.20
제품 분석	0.55'098	0.55 ∼0.98 세	00.79 ′′130	00.79 ′′130
1인치 이상입니다.
열 분석	00.60 ′′1.20	0.85-1입니다.20	0.85-1입니다.20	0.85-1입니다.20
제품 분석	0.55130	00.79 ′′130	00.79 ′′130	00.79 ′′130
인산, 최대 a	0.25	0.25	0.25	0.25
황, 최대 a	0.25	0.25	0.25	0.25
실리콘
열 분석	0.15 ∼ 0.40	0.15 ∼ 0.40	0.15 ∼ 0.40	0.15 ∼ 0.40
제품 분석	0.13 ′′0.45	0.13 ′′0.45	0.13 ′′0.45	0.13 ′′0.45
a 열 분석과 제품 분석 모두에 적용됩니다. b 탄소에서 정해진 최대치 이하 0.01 퍼센트 포인트 감소마다, 마랑겐에서 정해진 최대치 이하 0.06 퍼센트 포인트 증가가 허용되며, 최대 1.열분석으로 50%, 제품분석으로 1.60%. c 60등급의 판은 1/2인치 [12.5mm] 이하의 두께로 열분석에서 0.85~1.20%, 제품분석에서 0.79~1.30%의 망간을 함유할 수 있다.

ASME SA516 70등급 판의 튼튼성 요구 사항

ASTM A516	55등급 [380]	60등급 [415]	등급 65 [450]	70등급 [485]
팽창 강도, ksi [MPa]	5575 [380515]	60?? 80 [415?? 550]	65885 [450585]	70?? 90 [485?? 620]
강도 강도, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
길이는 8 in [200 mm], min, % b	23	21	19	17
50mm의 연장, min, % b	27	25	23	21
a 0.2%의 오프셋 방법 또는 0.5%의 확장-하하부하량 방법으로 결정된다. b 길이를 조절하기 위해 사양 A20/A20M 참조.

ASME SA516 Gr. 70판의 장점:

비용 효율성: 대규모 프로젝트에 더 저렴합니다.
제조 용이성: 우수한 용접성 및 형성성.
좋은 성능: 다양한 애플리케이션에 적합한 기계적 특성.
다재다능성: 극심한 부식 저항이 주요 관심사가 아닌 다양한 산업에 적합합니다.

다른 재료

소재 종류	기술 요구 사항 *에 따라
듀플렉스 스테인리스 스틸	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
스테인리스 스틸	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
탄소 강철	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2
합금강	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
티타늄	ASTM/ASME SB381, Gr.1그래2그래5그래7그래12그래16
구리 니켈	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
금속, 금속	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
니켈 합금	ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
합금 20	ASTM/ASME SB472 UNS 8020
하스텔로이	ASTM/ASME SB564, UNS10276 (C 276)
접착된 재료	ASTM/ASME SB898, SB263, SB264 또는 그보다 가까운 폭발장치, 2대1 또는 3대1의 재료를 만드는 것
접착된 재료	티타늄-강철, 니켈-강철, 티타늄-황제, 스테인리스 스틸- 탄소 스틸, 합금- 스틸 등

적용

압력 용기:
- 내부 구성 요소로 사용되어 유체 흐름을 지시하고 혼합을 향상시켜 용기의 효율성을 향상시킵니다.
용기:
- 증기 보일러에서 열 전달 표면을 지원하고 물 순환을 관리하는 데 사용됩니다.
열 교환기:
- 액체의 흐름을 지시하고 거동을 방지함으로써 열 효율을 향상시키기 위해 열 교환기에 바프러 기능.
화학 가공:
- 원자로와 저장 장치에서 화학 물질의 혼합 및 반응에 도움을 주기 위해 사용되며 구조적 무결성을 제공합니다.
석유 및 가스 산업:
- 분리기 및 탱크에 적용하여 석유, 가스 및 물의 분리를 촉진하여 고압에서 효율적인 작동을 보장합니다.
발전소:
- 화석 연료 및 원자력 발전소에서 냉각 시스템 및 열 회수 시스템의 일부로 최적의 성능을 보장하기 위해 사용됩니다.
물 처리 시설:
- 효율적인 흐름 관리를 통해 물의 질을 개선하는 데 도움이 되는 클리리리퍼와 퇴적 탱크의 필수 구성 요소로 작용합니다.
식품 및 음료 산업:
- 특정 응용 프로그램에서는 소화 저항을 위해 적절한 코팅이 적용되는 조건에서 전문 프로세스에서 구조적 지원을 위해 SA516 Gr. 70 판이 필요할 수 있습니다.
의약품 제조:
- 어떤 경우에는 원자로와 용기에 사용되는데 강하고 내구적인 지지 구조를 보장합니다.
