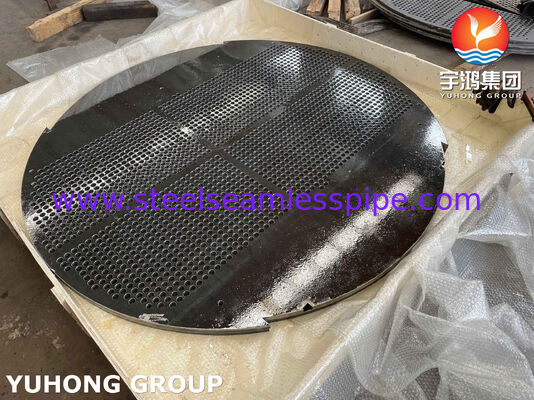

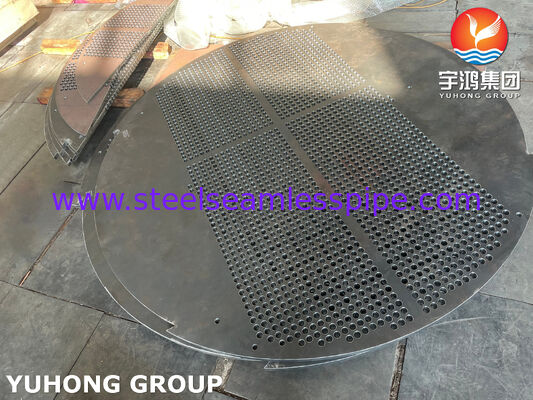

탄소 강철 바플 플레이트 지원 플레이트 ASME SA516 GR 70 열 교환기

탄소 강철 바플 플레이트 지원 플레이트 ASME SA516 GR.70 열 교환기

제품 개요
우리의 바플 및 지원 플레이트는 ASME SA516 70 등급 탄소 강철, 껍질 및 튜브 열 교환기 및 압력 용기 내 부품에 대한 산업에서 선호되는 재료로 제조됩니다.이 판은 중요한 역할을 합니다., 이중 역할: 바플 플레이트는 최적의 열 전달 효율을 위해 튜브 뭉치를 통해 껍질 측면의 유체 흐름을 지시하고, 지원 플레이트는 튜브 굽는 것과 진동으로 인한 손상을 방지합니다.정확한 TEMA 표준에 따라 제조, 그들은 까다로운 산업 서비스에서 신뢰할 수있는 성능과 수명을 보장합니다.

주요 특징 및 장점

이중 기능 설계: 바플 플레이트 (세그먼트, 이중 세그먼트 또는 디스크 및 도넛 절단) 는 격동적인 흐름을 생성하고 열 전달 계수를 증가시킵니다.지원판 (더 큰 공백 구멍) 은 긴 튜브 뭉치에 필수적인 중간 스프랜 지원을 제공합니다, 실패로부터 보호합니다.

강도와 경제의 최적의 균형: SA516 Gr.70 경쟁력 있는 비용으로 우수한 강도와 견고함을 제공, 대부분의 물, 증기, 석유, 가스,비 공격적인 화학 서비스.

우수한 제조성과 일관성: 이 표준화 된 철판은 일관성있는 가공 특성을 제공합니다.정밀한 절단 가장자리와 튜브 구멍, 턱이 좁은 용도, 교환기 껍질에 완벽하게 맞게.

입증된 신뢰성: 압력 용기 품질판으로서 SA516 Gr.70은 열 순환 및 기계적 스트레스 하에서 신뢰할 수있는 성능으로 알려져 있습니다.열 교환기의 전체 구조적 무결성에 기여합니다..

재료 추적성: 모든 판은 화학 및 기계적 특성에 대한 ASME SA516 Gr.70 사양에 대한 준수를 인증하는 완전한 재료 시험 보고서 (MTR) 를 공급 할 수 있습니다.

열 교환기의 주요 기능:

바플 플레이트: 껍질 옆의 액체를 지시하고, 속도를 증가시키고, 열 전달을 개선하고, 죽은 구역을 줄입니다.

지원판: 튜브에 기계적 지원을 제공하고, 굴곡을 최소화하며, 흐름을 유발하는 진동 (FIV) 을 완화합니다.

전형적 사용법

전력 생산: 공급 물 난방기, 응축기, 윤활유 냉각기

석유 및 가스 정제: 원유 교환기, 제품 냉각기.

화학 및 석유화학: 다양한 프로세스 히터와 냉각기.

HVAC 및 일반 산업: 여러 냉각/열화 작업을 위한 셸 및 튜브 열 교환기.

기술 사양 (약서)

재료 표준: ASME SA516 / ASTM A516, 70등급 (정규화)

판 두께: 고객의 그림에 따라 주문 제작 (공용 범위: 3/16 ∼ 1 ∼ +).

설계 및 절단: TEMA 표준 및 고객 사양에 따라 정밀 절단으로 지정 된 절단 유형 (분자 절단 % 등) 및 파이프 구멍 배열.

주요 인증: 소재 시험 인증서 (MTR) 는 요청에 따라 사용할 수 있습니다.

왜 우리 의 바플 & 서포트 플레이트 를 선택 합니까?
우리는 내부 부품이 성능과 내구성을 교환하는 데 매우 중요하다는 것을 알고 있습니다.우리는 우리의 판이 효율적인 열 전달에 기여하고 신뢰할 수 있도록, 전체 튜브 뭉치의 진동 없는 작동.
