| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F316L 스테인레스 스틸 SWRF 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 상자, 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C, T/T |
| 표준: | ASTM A182 / ASME SA182 | 차원: | ASME B165, B16.48, B16.47 A 시리즈 또는 B 시리즈 |
|---|---|---|---|
| 소재: | 스테인레스 강 304 / 304L / 316L / 310S / 321 기타 등등. | 크기: | 1/2"에서 48"까지 |
| 압력: | 150#, 300#, 600#, 900#, 1500# 2500# 기타 등등. | 종류: | 나사목 플랜지, 플랜지 위의 하락, 소켓 용접후란지, 웰드 네크 플렌지, 겹치는 결합 플랜지, 맹인플랜지 |
| 과정: | 안출된, 드릴링 / 굽힘 / 스탬핑, 캐스팅, 모래 Casting&CNC Machining,Forging+machining+heating 처리 | 밀폐형: | 편평면, 부낸표면, 링 조인트 |
| 적용: | 천연가스, 화학, 석유, 선박 제조, 해양이, 종이 뜨기, 야금학, 전기이, 전력, 보일러 | ||
| 강조하다: | 소켓 용접 플랜지,B16.5 SWRF 플랜지,ASTM A182 F316L SWRF 플랜지 |
||

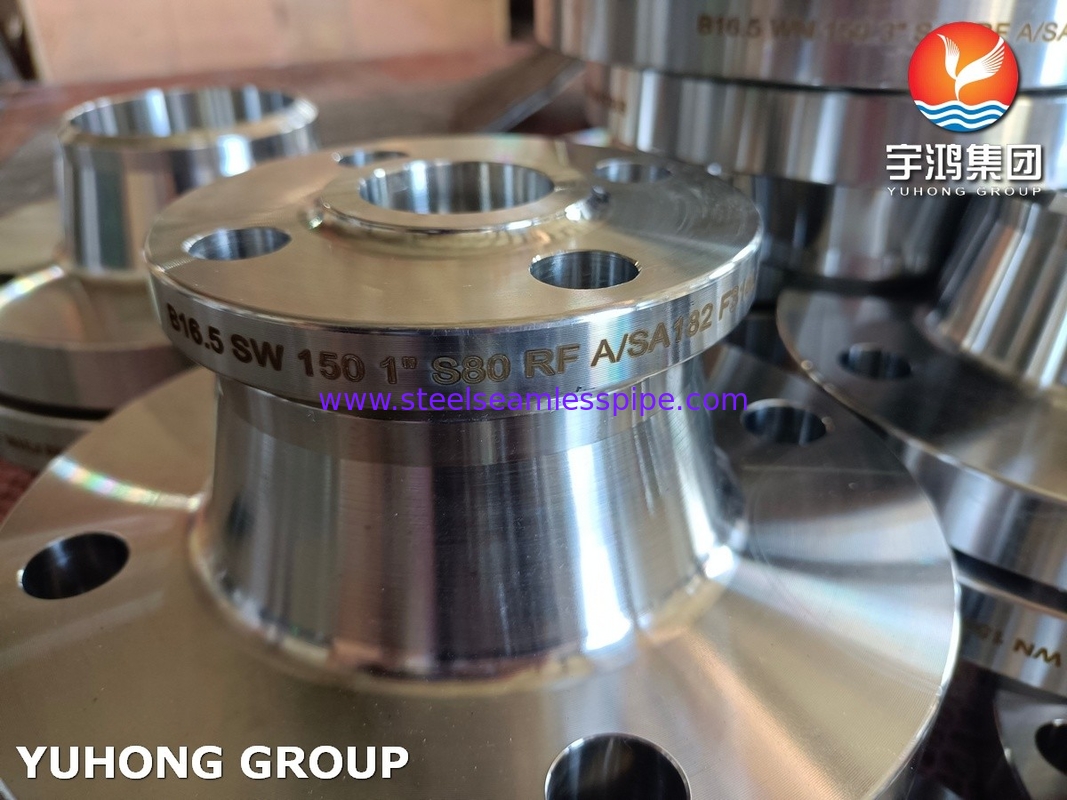

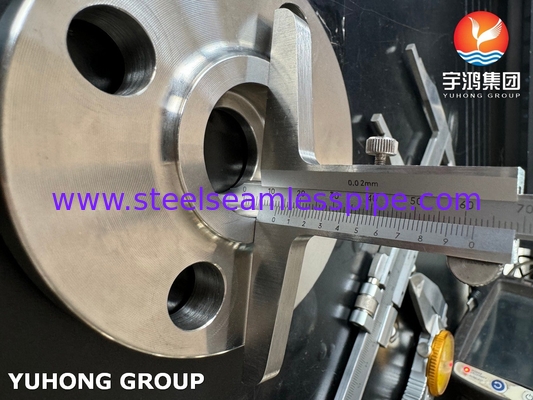

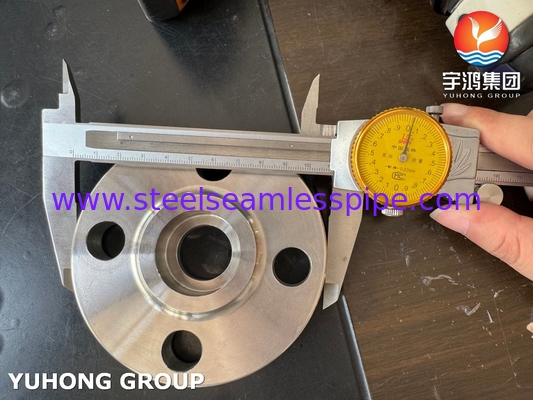

ASTM A182 F316L 스테인리스 스틸 소켓 용접 플랜지 B16.5 SWRF 플랜지
소켓 용접 (SW) 플랜지는 파이프가 삽입되는 소켓 (또는 구석) 을 갖추고 있으며, 단단하고 용접 된 관절을 허용합니다. 용접은 플랜지의 밑부분과 파이프 주위에서 발생합니다.강한 유대관계를 형성하는 것이 설계는 스트레스 농도의 가능성을 줄이고 더 균일한 부하 분포를 촉진합니다. 소켓 용접 플랜지는 고압 용도로 훌륭한 선택입니다.신뢰성이 중요한 고온 애플리케이션.
소켓 용접 플랜지 의 장점
강한 결합: 용접 과정 은 높은 압력 과 온도 에 견딜 수 있는 강한 결합 을 만들어, 까다로운 응용 분야 에 적합 하게 한다.
컴팩트 디자인: 소켓 용접 플랜지는 컴팩트 디자인으로 인해 밀접하게 떨어져있는 설비에서 사용할 수 있습니다.
누출 위험 이 낮다. 잘 용접 된 경우, 가열 된 플랜지 에 비해 누출 가능성은 낮다.
더 쉬운 설치: 소켓 디자인은 용접 전에 파이프가 고정되어 있기 때문에 파이프의 편리한 정렬 및 설치를 허용합니다.
감소된 스트레스 농도: 설계로 인해 스트레스 농도가 감소하여 파이프 시스템의 전반적인 무결성을 향상시킵니다.
ASTM A182 F316L SS 플랜지 동등 등급
| 표준 | WERKSTOFF NR | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 10.4404 / 1.4435 | S31603 | SUS 316L | 316S11 / 316S13 | 03Ch17N14M3 / 03Ch17N14M2 | Z3CND17-11-02 / Z3CND18-14-03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
다른 종류의 플랜지
| ASTM A182 SS 316L 슬리프 온 플랜지 | ASTM A182 SS 316L 스레드 플랜지 |
| ASTM A182 SS 316L 웰드 넥 플랜지 | ASTM A182 SS 316L 소켓 용접 플랜지 |
| ASTM A182 SS 316L 블라인드 플랜지 | ASTM A182 SS 316L 줄여기 플랜지 |
| ASTM A182 SS 316L 랩 합동 플랜지 | ASTM A182 SS 316L 판 플랜지 |
| ASTM A182 SS 316L 오리피스 플랜지 | ASTM A182 SS 316L 가공 플랜지 |
| ASTM A182 SS 316L 반지형 결합 플랜지 | ASTM A182 SS 316L 평면 플랜지 |
제품 세부 정보
SS 316L 플랜지 표준 / 종류 및 압력 클래스
| ASME/ANSI B 16.5 | 용접 목 플랜지, 슬리프 플랜지, 블라인드 플랜지, 하이 허브 블라인드 플랜지, 소켓 웰드 플랜지, 랩 조인트 플랜지, 스레드 플랜지, 링 타입 조인트 플랜지 |
| 압력 클래스 | 150300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B 16.47 | 용접 목 플랜지, 블라인드 플랜지 [시리즈 A & B] |
| 압력 클래스 | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B 16.36 | 용접 목 플랜지, 슬라이드 플랜지, 스레드 플랜지 |
| 압력 클래스 | 300, 400, 600, 900, 1500, 2500 |
| BS 4504 SEC 3.1 | 웰딩 넥 플랜지, 웰딩 넥 플랜지, 웰딩 힌드 플랜지, 랩 파이프 엔드 플랜지, 플랜지, 느슨한 플랜지, 웰딩 넥 플랜지, 빈 플랜지 |
| 압력 클래스 | PN 2.5 ~ PN 40 |
| BS 4504[부 1] | 웰딩 넥 플랜지, 헐브드 슬리프-온 헐브드 스레드, 플랜지, 플랜지 콜라에 웰딩이 있는 느슨한 플랜지, 빈 플랜지 |
| 압력 클래스 | PN 2.5 ~ PN 400 |
| BS 1560 BOSS | 웰딩 넥 플랜지, 소켓 웰딩 플랜지, 슬리프 온 플랜지, 블라인드 플랜지, 스크루드 보스 플랜지, 랩 플랜지 |
| 압력 클래스 | 150300, 400, 600, 900, 1500, 2500 |
| BS10 | 웰딩 넥 플랜지, 플래트 슬리프 온 플랜지, 스루브 보스 플랜지, 슬리프 온 보스 플랜지, 블라인드 플랜지 |
| 표 | D, E, F, H |
| 딘 플랜지 | DIN 2527, 2566, 2573, 2576, 26412642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637,2638, 2673 |
| 압력 클래스 | PN 6 ~ PN 100 |
PT 테스트
적용
파이프 시스템
화학 가공
물 처리 시설
식품 및 음료 산업
HVAC 시스템
석유 및 가스 산업
해양용품
의약품 제조
전력 생산
