| Place of Origin: | China,Korea |
| 브랜드 이름: | YUHONG |
| 인증: | ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| Model Number: | Heat Exchanger Baffle, Impingement plate,Transverse baffle,Partition pass plate (Partition plate ) |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 1--10000 USD |
| Packaging Details: | Ply wooden case / Pallet |
| Delivery Time: | 5---35 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 10000 tons/month |
| 배프물질: | ASME SA516 GR.70 | 배플 유형: | 단일 세그먼트 배플, 이중 세그먼트 배플, 삼중 세그먼트 배플, 디스크 및 도넛 배플, 오리피스 배플 |
|---|---|---|---|
| 테스트: | PMI, PT, UT, 사이즈 측정 | 표준: | 팀 RCB 4.1, RCB 4.2, RCB 4.3, RCB 4.4 |
| 강조하다: | 열교환기 방해,ASME SA516 GR. 70 바프,열 교환기에 대한 배프 |
||

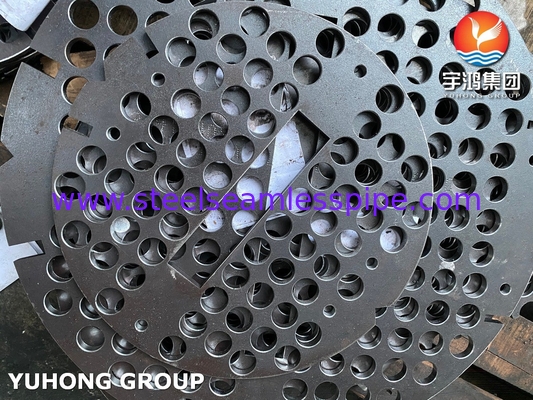

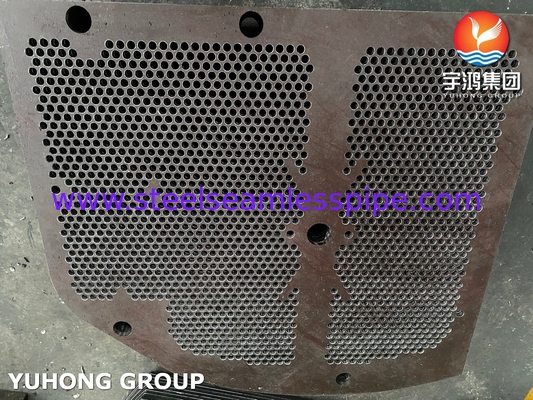

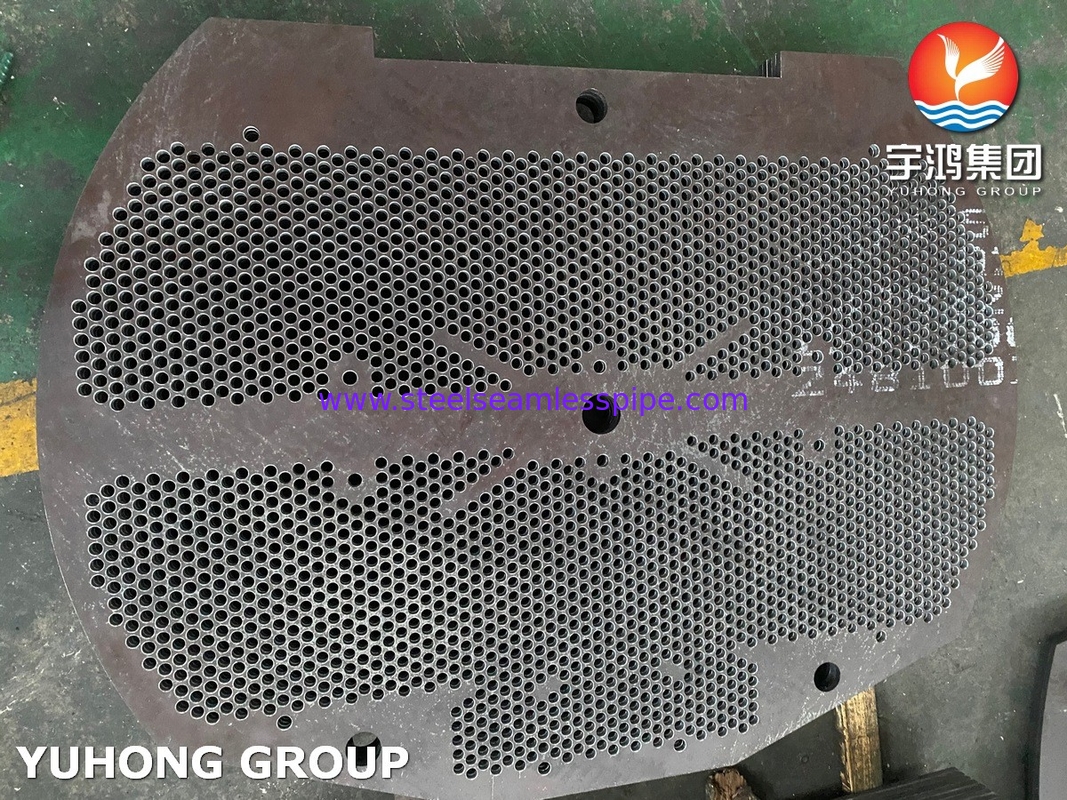

열교환기 바프, 지지판, ASME SA516 GR70, NACE MR-0175, MR-0103
유홍 홀딩 그룹은 튜브 펀들, 열 교환기, 에어 쿨러, 냉각탑, 압력 용기, 탱크, 보일러, 페어 히터, 오븐과 함께 35년 이상 사업을 해왔고 현재까지 85개국 이상으로 수출하고 있습니다.제품 재료에 포함: 스테인리스 스틸, 듀플렉스 스틸, 슈퍼 듀플렉스 스틸, 니켈 기반 합금 스틸, 티타늄, 구리 및 구리 합금, 탄소 스틸, 크롬 몰리브덴, ...
튜브 뭉치 조립 완료, 우리는 설계 압력에 따라 튜브 측면 압력 테스트를 정리하고 구매자 / TPT / ASME 검사 (A.I.) 를 통해 목격합니다.

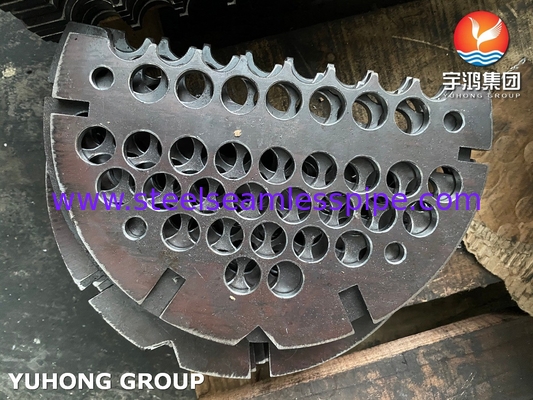

바플은 껍질 및 튜브 열 교환기의 구성 요소로, 튜브를 정의된 위치에서 지원하고 고정하는 데 사용됩니다. 다양한 유형의 바플 구성이 있습니다.가장 인기있는 유형은 세그먼트 된 원 모양의 구멍 판입니다세그먼트 바플은 세그먼트 섹션 얼굴이 정해진 간격에서 튜브의 뭉치를 따라 서로 반대 방향으로 배치되도록 배치됩니다.원통형 밸브, 전체 지원 바프는 우리 회사에서 제조 될 수있는 다른 유형입니다.
우리는 압력 용기 열 교환기 가열기 응축기 재열기 분리기 증발기
열 교환기에 있는 바프러는 무엇을 위해 사용되나요?
열 교환기에 바플을 사용하는 데는 여러 가지 이유가 있습니다. 아래는 바플이 자주 사용되는 기능 목록입니다.
열 교환기의 튜브를 지원하기 위해
튜브는 1.5m (5 ft) 이상 간격으로 지지되어야 합니다. 이것은 주로 튜브의 지름과 건설 재료에 달려 있습니다.지원 간격은 특정 작업에서 흐름에 의한 진동이 발생하는 경우 더 짧을 수 있습니다..
또한 바벨을 사용하여 튜브를 지원하는 것은 튜브가 서로 접촉하여 주로 튜브 잎 근처에서 누출과 고장을 유발할 수있는 기계적 진동을 방지합니다.
열 전달을 강화하기 위해 껍질을 통해 원하는 패턴으로 흐름을 지시합니다.
이것은 또한 격변을 증가시키고 열 교환기에 있는 정체된 주머니를 줄입니다. 우리는 또한 바프러를 도입함으로써 원하는 속도를 유지할 수 있습니다.
| 열 교환기 (열 교환기) 에 대한 바프 플릿 (Plate Type) | |
| 소재 종류 | 기술 요구 사항 |
| 또는 고객의 요구에 따라 | |
| 듀플렉스 스테인리스 스틸 | ASTM/ASME SA240 S32205, S31803, S332750, S32760, S31254, S31500, S32304,... |
| 아우스테니틱 스테인리스 스틸 | ASTM/ASME SA240 SS304, SS304L, SS310S, SS310H, SS316, SS316L, SS317, SS317L |
| ASTM/ASME SA240 SS321, SS321H, SS347, SS347H, SS904L | |
| 탄소 강철 | ASTM/ASME SA283 / SA285/ SA299 Gr.A, Gr.B, Gr.C, Gr.D |
| 합금강 | ASTM/ASME SA387 Gr.2그래11그래12그래21그래225등급, 5등급9그래91 |
| 비철화 | 티타늄, 구리, 알 구리, 구리 니켈, 니켈 합금, 하스텔로이 |
| 티타늄 | ASTM/ASME SB265 Gr.1그래2그래5그래79학년12그래16 |
| 구리 합금 | ASTM/ASME SB171 C44300, C46400, C63000, C70600 (Cu-Ni 90/10), C71500 (Cu-Ni 70/30) |
| ASTM/ASME SB127 모넬400 | |
| 구리 | ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
| 알루미늄 청동 | ASTM/ASME SB169 C61300,C61400 |
| 니켈 합금 | ASTM/ASME SB168 UNS N06600, N06601, N06603, N06690 N06693, N06025, N06045, 그리고 N06696, UNS N06617, |
| ASTM/ASME SB333 UNS N10001, N10665, N10675, N10629 및 N10624 | |
| ASTM/ASME SB409 UNS N08120, UNS N08890, UNS N08800, UNS N08810, UNS N08811 | |
| ASTM/ASME SB424 UNS N08825, UNS N08221, UNS N06845 | |
| ASTM/ASME SB434 UNS N10003, UNS N10242 | |
| ASTM/ASME SB435 UNS N06002, UNS N06230, UNS N12160, UNS R30556 | |
| ASTM/ASME SB443 UNS N06625, UNS N06219 | |
| ASTM/ASME SB463 UNS N08020 | |
| ASTM/ASME SB536 UNS N08330, UNS N08332 | |
| ASTM/ASME SB575 UNS N10276, N06022, N06455, N06035, N06044, UNS N06058, UNS N06059, UNS N06200, UNS N10362, UNS N06210, UNS N06686 | |
| ASTM/ASME SB582 UNS N06007, N06975, N06985, N06030 | |
| ASTM/ASME SB625 UNS N08925, UNS N08031, UNS N08034, UNS N08932, UNS N08926, UNS N08354, UNS N08830, UNS R20033 | |
| ASTM/ASME SB688 UNS N08366, UNS N08367 | |
| ASTM/ASME SB709 UNS N08028 | |
| 순수한 니켈 | ASTM/ASME SB162 Ni200 ((UNS N02200), Ni201 ((UNS N02201) |
| 접착된 재료 | ASTM/ASME SB898, SB263, SB264 또는 그보다 가까운 |
| 폭발장치, 2대1 또는 3대1의 재료를 만드는 것 | |
| 티타늄-강철, 니켈-강철, 티타늄-황제, | |
| 스테인리스 스틸- 탄소 스틸, 합금- 스틸 등 | |
| 열교환기에 있는 배프의 종류 |
| 1. 단일 세그먼트 바프 |
| 2- 두 개의 세그먼트 바프 |
| 3. 삼중 세분 배프 |
| 4디스크와 도넛 바프 |
| 5- 오리피스 바프 |
| 6- 막대기 |
