스테인리스 스틸 ASTM A182 F304L/F316L 열 교환기용 튜브 셰이트 바프

스테인리스 스틸 ASTM A182 F304L/F316L 열 교환기 튜브 셰일 및 바프

튜브 셰이트와 바플은 무엇일까요?

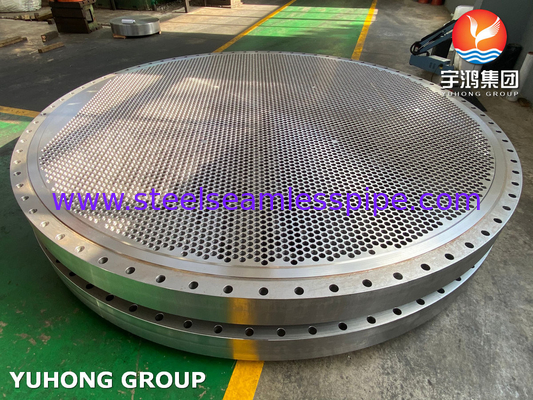

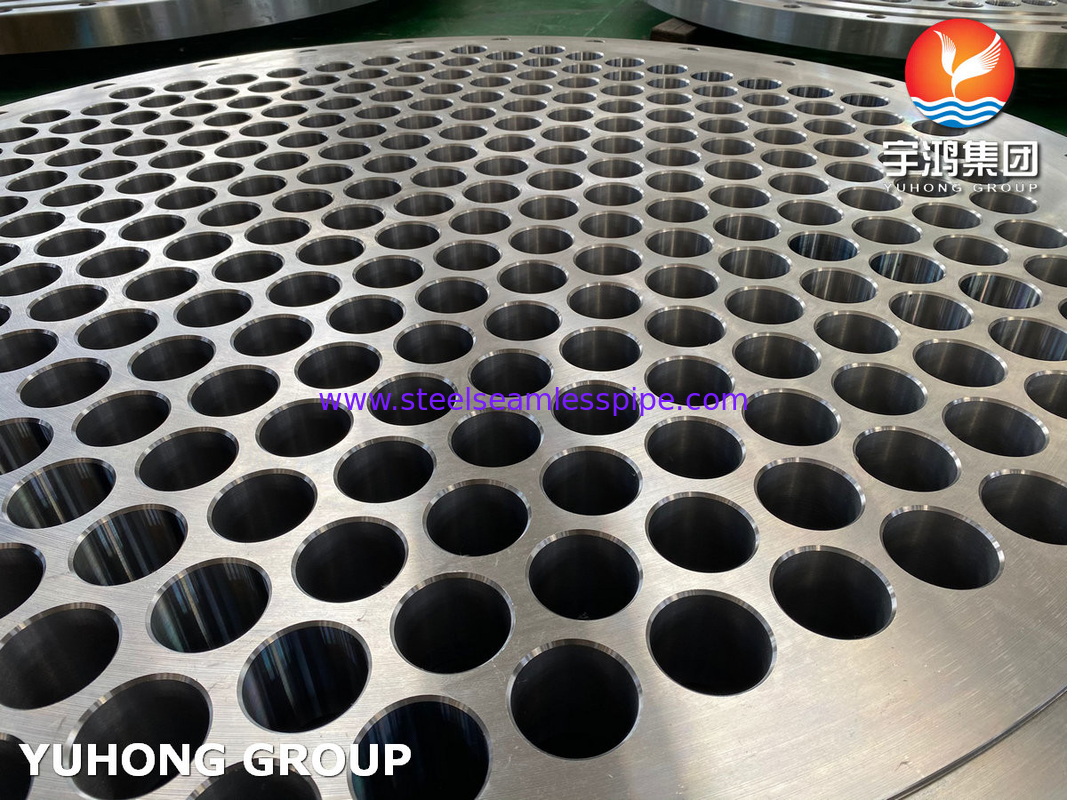

튜브 잎: 튜브 시트 (tube sheet) 는 열 교환기에 있는 튜브를 지지하는 용도로 사용되는 판 또는 튜브이다. 튜브 시트는 일반적으로 탄소강과 같은 튜브와 호환되는 재료로 만들어진다.스테인리스 스틸, 또는 금속.

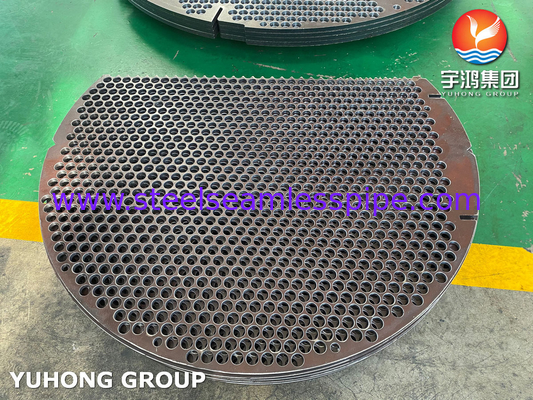

배프러: 바플은 액체의 흐름을 지시하고 열 전달 효율을 높이기 위해 열 교환기에 배치 된 판 또는 장치입니다. 바플은 액체의 흐름을 방해하여 작동합니다.이것은 격변을 일으키고 유체와 튜브 사이의 열 전달을 증가시킵니다.바플은 금속, 합성물, 세라믹 등 다양한 재료로 만들어질 수 있습니다.

튜브 시트와 바플의 주요 특성과 장점은 무엇입니까?

1.튜브 잎:

(1)주요 특성:

- 높은 강도와 안정성 튜브의 무게와 압력을 지원

- 유체와 튜브 사이의 효율적인 열 교환을 보장하기 위해 좋은 열 전달 특성

- 소화 및 침식을 방지하기 위해 파이프 및 열 교환기 환경과 재료의 호환성

(2)장점:

- 튜브의 안전한 기계적 앙커링을 제공합니다

- 유지 및 청소를 위해 개별 튜브를 쉽게 제거하고 교체 할 수 있습니다.

- 열 전달을 최적화하기 위해 다양한 튜브 크기와 구성을 수용하도록 설계 될 수 있습니다

2.바프:

(1)주요 특성:

- 액체에서 격변을 촉진하는 능력, 이는 열 전달 효율을 증가시킵니다.

- 열 교환기 내의 높은 유체 속도와 압력으로 인한 변형 또는 손상에 대한 저항

- 물체 및 열 교환기 환경과의 물질 호환성

(2)장점:

- 액체에 노출 된 튜브의 표면 면적을 증가시켜 열 전달을 향상시킵니다.

- 열 교환기에 죽은 구역 또는 낮은 흐름 영역의 가능성을 줄여서 성능 감소로 이어질 수 있습니다.

- 유체 흐름 및 열 전달 효율을 최적화하기 위해 다양한 모양과 구성으로 설계 될 수 있습니다

튜브 셰이트 분석 방법

분석에 사용해야 하는 표준을 표시합니다:

-TEMA - 튜블러 교환기 제조업체 협회

-ASME - ASME 섹션 VIII, 디비전 1, 섹션 UHX 또는 ASME 섹션 VIII, 디비전 2, 부분 4

- 디자인 코드에서 선택한 옵션은 소프트웨어가 디비전 1 또는 디비전 2를 사용하는지 결정합니다.

-PD 5500 (영국 코드) - 영국 압력 용기 코드, 섹션 39, 평면 열 교환 튜브 잎

-EN-13445

F316L 화학적 성분

F304L화학적 성분:

튜브 시트와 바플의 응용은 무엇입니까?

튜브 시트와 바플은 다음과 같은 다양한 산업의 열 교환기에서 일반적으로 사용됩니다.

1석유 및 가스: 열 교환기는 석유 정제 공장, 가스 처리 공장 및 석유 화학 시설에서 뜨거운 물체와 차가운 물체 사이의 열을 전송하는 데 사용됩니다.

2전력 생산: 열 교환기는 발전소에서 증기 또는 가스에서 물을 통한 열을 전송하는 데 사용됩니다. 그 후 전기를 생산하는 데 사용됩니다.

3화학 처리: 열 교환기는 화학 처리 시설에서 다양한 화학 물질의 생산에서 유체 사이의 열을 전송하는 데 사용됩니다.

4식품 및 음료: 열 교환기는 식품 및 음료 생산에서 가공 중에 성분을 냉각하거나 가열하는 데 사용됩니다.

5HVAC: 열 교환기는 공기와 액체 사이의 열을 전송하기 위해 난방, 환기 및 에어컨 시스템에 사용됩니다. 이는 실내 온도와 습도를 조절하는 데 도움이됩니다.

이 모든 산업에서, 튜브 시트와 바플은 효율적인 열 전달을 보장하고 열 교환기의 구조적 무결성을 유지하는 데 중요한 역할을합니다.
