| 원래 장소: | 중국 |
| 브랜드 이름: | YuHong |
| 인증: | ISO, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST |
| 모델 번호: | ASME SA516 GR.70 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스 또는 팔레트 |
| 배달 시간: | 30일(수량에 따라 다름) |
| 지불 조건: | 보자마자 전신환, L/C (신용장) |
| 공급 능력: | 고객의 요구에 따르면 |
| 제품 이름: | 고정식 튜브시트 | 사양: | ASME SA516 |
|---|---|---|---|
| 소재: | GR.70N | NDT: | UT, PT, MT |
| 크기: | 맞춤형 | 적용: | 열 교환기 |
| 강조하다: | 열 교환기 부속품 정형 튜브 시트,ASME SA516 GR.70N 정지 튜브 시트,ASME SA516 고정관념 튜브 시트 |
||

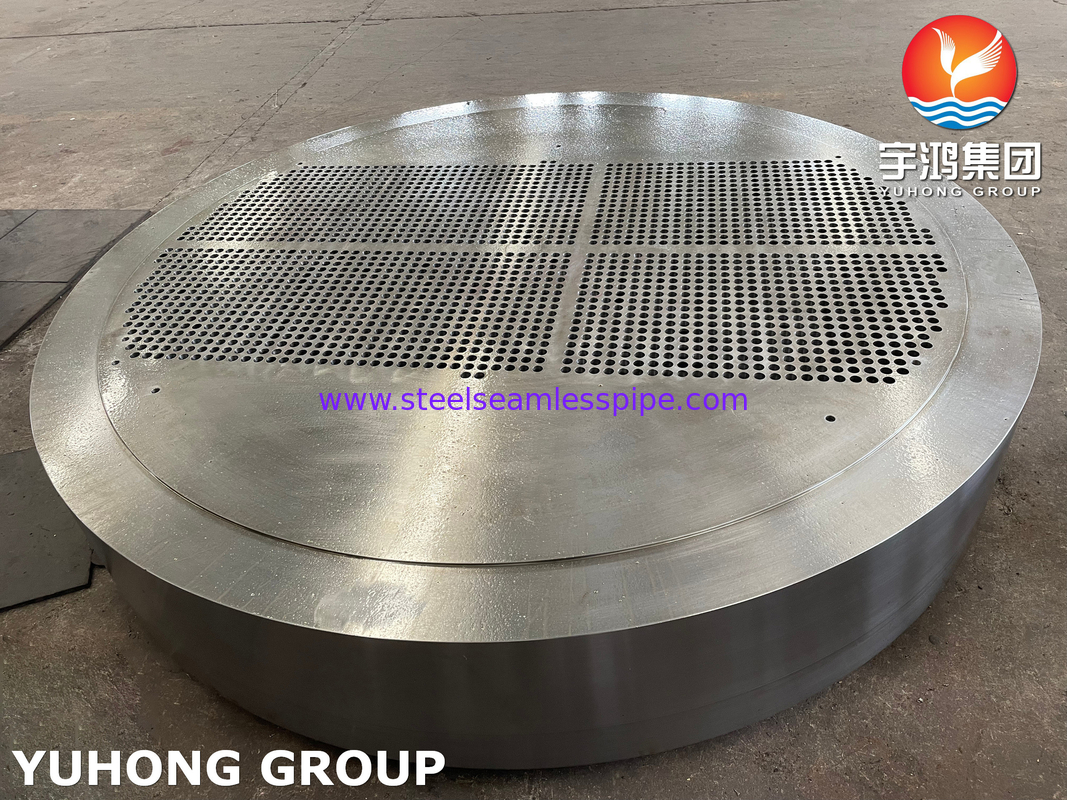

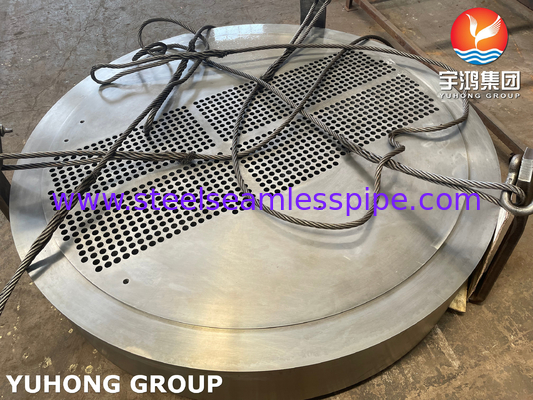

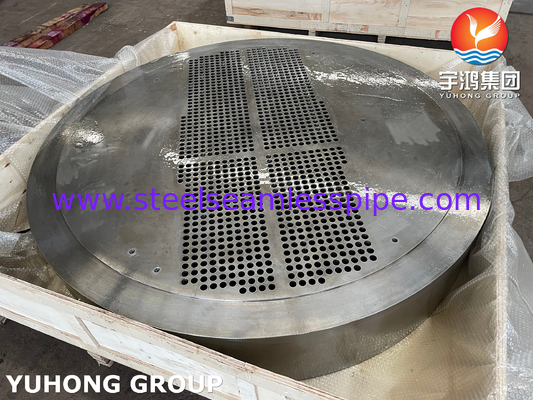

ASME SA516 GR.70N 열교환기 용품용 고정 튜브 엽서
고정된 튜브 셰이트는 두 개의 유체 흐름을 서로 분리하는 열 교환기의 필수 구성 요소입니다.열 교환 튜브 가 통과 할 수 있도록 구멍 을 뚫고 있는 금속 구조물튜브 셰이트는 일반적으로 정지 또는 고정되어 있으며, 그것은 열 교환기 껍질에 비해 움직이거나 회전 할 수 없다는 것을 의미합니다.
주요 특징고정 된 튜브 시트의 특징은 일반적으로 튜브와 껍질 사이의 안전하고 누출 방지 된 연결을 제공하기 위해 용접되거나 클램프되어 있다는 것입니다.이 설계 는 유체 흐름 의 바람직 하지 않은 혼합 이나 오염 을 방지 하는 데 도움 이 된다고정 된 튜브 시트는 일반적으로 액체의 열, 화학 및 기계적 특성이 알려져 있고 안정적인 응용 프로그램에서 사용됩니다.그리고 온도나 압력의 큰 변동이 없을 가능성이 있습니다..
부동 머리의 열 교환기에 정지 Tubesheet 어디에 위치합니까?
껍질의 뒷 헤더 끝에 있는 튜브 시트 (tube sheet) 는 껍질보다 약간 작은 지름이며, 뭉치를 껍질을 통해 당기는 것을 허용합니다.떠있는 머리 사용은 열 확장을 허용 할 수 있으며 청소를 위해 튜브 뭉치를 제거 할 수 있음을 의미합니다..
A516 GR의 화학적 성분70
| C | 네 | 원 | P | S | 알 | Cr | 큐 | 니 | 모 | Nb | 티 | V |
| 0.18 | 0.4 | 00.95/1.50 | 0.015 | 0.008 | 0.02 (분) | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
동등한 재료
| 영국 표준 | 유럽 표준 | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - 70등급 |
기계적 요구 사항
| 기계적 특성 | 가치 |
| 팽창 강도, MPa (ksi) | 485-620 (70-90) |
| 강도 강도, 분 MPa (ksi) | 260 (38) |
| 연장분, % 200mm (8 in) | 17 |
| 연장 미니, % 50mm (2 in) | 21 |
정지 튜브 시트는 다양한 산업 분야에서 열 전달 용도로 널리 사용됩니다. 일반적인 응용 산업 중 일부는 다음과 같습니다.
1석유화학 산업: 고정 튜브 시트는 일반적으로 원유, 석유화학 및 기타 석유 기반 제품의 가공에 사용되는 열 교환기에 사용됩니다.
2전력 생산 산업: 정지 튜브 시트는 증기 발전기, 응축기 및 냉각 타워와 같은 발전소의 열 교환기에 사용됩니다.
3식품 및 음료 산업: 고정 튜브 시트는 파스터라이제이션 및 다른 가공 용도로 열 교환기에 사용됩니다.
4의약품 산업: 고정 된 튜브 잎은 의약품 및 기타 의료 제품의 가공에 사용되는 열 교환기에 사용됩니다.
5HVAC 산업: 정지 튜브 시트는 열 전달 응용 프로그램을 위해 에어컨 및 냉장 시스템에서 사용됩니다.
6화학 산업: 정지 튜브 시트 는 화학 처리 응용 프로그램 을 위해 열 교환기, 원자로 및 증류 기둥 에 사용 됩니다.
전체적으로, 고정 된 튜브 시트는 두 유체 흐름 사이의 효율적인 열 전달을 요구하는 다양한 산업용 용도의 필수 구성 요소입니다.
