| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | API, PED, |
| 모델 번호: | EN1092-1 304L |
| 최소 주문 수량: | 1pcs |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 플라이 목재 케이스 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 달 당 1000 톤 |
| 브랜드: | 유홍 | 표준: | EN1092-1 |
|---|---|---|---|
| 소재: | 304L | PN: | 10, 16 |
| DN: | 50, 100 | 종류: | 01/아 |
| 플랜지의 디자인: | 다수 | 신청서: | 유압제어방식 |
| 강조하다: | en1092-1 평면 용접 플랜지,1.4404 평면 용접 플랜지,1.4307 평면 용접 플랜지 |
||

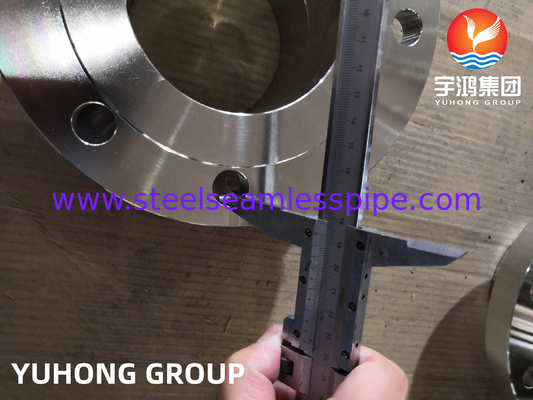

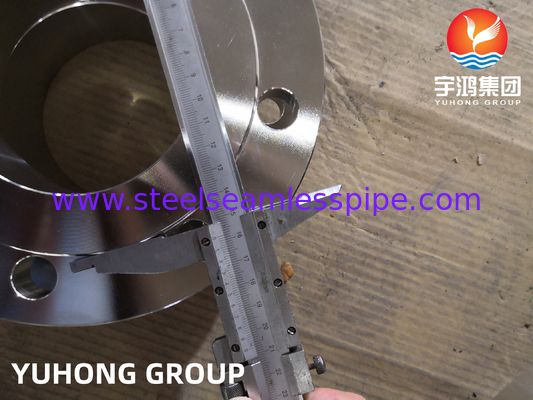

평면 용접 플랜지 EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16
YUHONG의 각 분류는 EN 1092-1 (예: 참조 표준) 의 글자를 표시하고 그 다음에는 플랜지의 구조를 나타내는 두 자릿수 번호가 있습니다.그리고 플랜지의 밀폐 표면의 종류를 나타내는 글자.

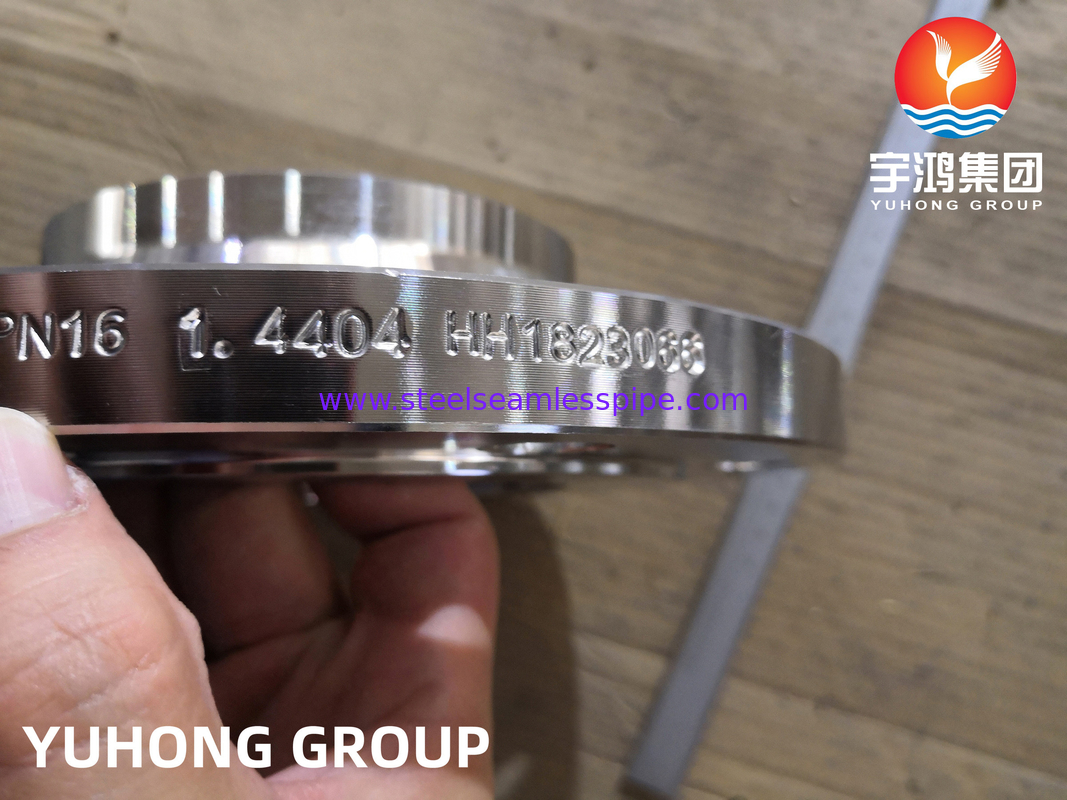

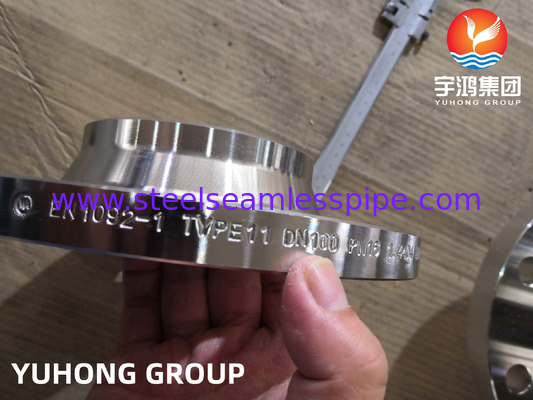

모든 종류의 플랜지의 측면 표지에는 EN 1092-1 TYPE___ 문장뿐만 아니라 PN에 관한 정보도 포함됩니다.플랜지 제작에 사용되는 원료의 DN 및 주름.
유럽 국가들은 주로 표준에 따라 플랜지를 설치합니다.EN 1092-1 플랜지 표준ASME 플랜지 표준과 비슷하게, EN 1092-1 표준은 웰드 넥 플랜지, 블라인드 플랜지, 라프드 플랜지,스레드 플랜지 (NPT 대신 ISO7-1 스레드), 칼라, 압축 칼라, 그리고 플랜지 결합 GD 프레스 피팅과 같은 어댑터 플랜지.EN 1092-1 (유럽 표준 Euronorm) 내의 다양한 플랜지 형태는 플랜지 이름에서 유형을 통해 표시됩니다..
| DIN EN 1092-1에 따른 플랜지 타입 (형) | |
| EN 1092-1 01형 (접속용 플랜지) | 13 (허브드 스레드 플랜지) |
| EN 1092-1 제02형 (접속형 접착형 접착형 접착형 플랜지) | 21 (종합 플랜지) |
| EN 1092-1형 04 (접속 목걸이 있는 느슨 판 플랜지) | 32 (접속된 판 목걸이) |
| EN 1092-1 타입 05 (공백 (블라인드) 플랜지) | 33 (파인 파이프 끝) |
| EN 1092-1 11형 (접속 목 플랜지) | EN 1092-1 34 (접속 목 목걸이) |
| EN 1092-1 12 (접접용으로 사용되는 허브드 슬리프 플랜지) | 36 (장 목의 압축 목걸이) |
| 37 (압축된 목걸이) | |
| 등급: | X2CrNi18-9 |
| 번호: | 1.4307 |
| 분류: | 아우스테니트 인스테인스 스틸 |
| 밀도: | 7.9g/cm3 |
| EN | ASTM/ASME |
|---|---|
| 1.4301 /1.4307 | AISI 304 / 304L |
| 1.4401 / 14404 | AISI 316 / 316L |
| 1.4541 | AISI 321 |
| 1.4571 | AISI 316Ti |
속성
| 차원: | DN50 2" (ø 60,3 mm) |
|---|---|
| 구멍 크기 (mm): | 60.3 |
| 소재 종류: | 304 (L) |
| 압력 단계: | PN10, PN16 |
| 구멍 수: | 4 x M16 |
| 외부 지름 (mm): | 165 |
| 구멍 간격: | 125mm |
크기
| 차원 A | 20 |
|---|---|
| 차원 B | 165 |
| 차원 C | 60,3 |
| 차원 D | |
| 차원 E | 125 |
| 양식: 연락처의 종류 | DIN EN 1092-1 |
|---|---|
| 얼굴 을 높이지 않는 것 | 양식 A |
| 얼굴이 들어서면 (Rz = 160 기계적으로 회전) | 양식 B1 |
| 얼굴이 들어서면 (Rz = 40 기계적으로 회전) | 양식 B1 |
| 얼굴이 들어서면 (Rz = 16 기계적으로 회전) | 양식 B2 |
| DIN2512에 따른 혀 | 양식 C |
| DIN 2512에 따른 굴곡 | 양식 D |
| DIN 2513에 따른 남성 | 양식 E |
| 여성 DIN 2513에 따라 | 양식 F |
| 여성 DIN 2514에 따라 | 양식 G |
| DIN 2514에 따른 남성 | 양식 H |
