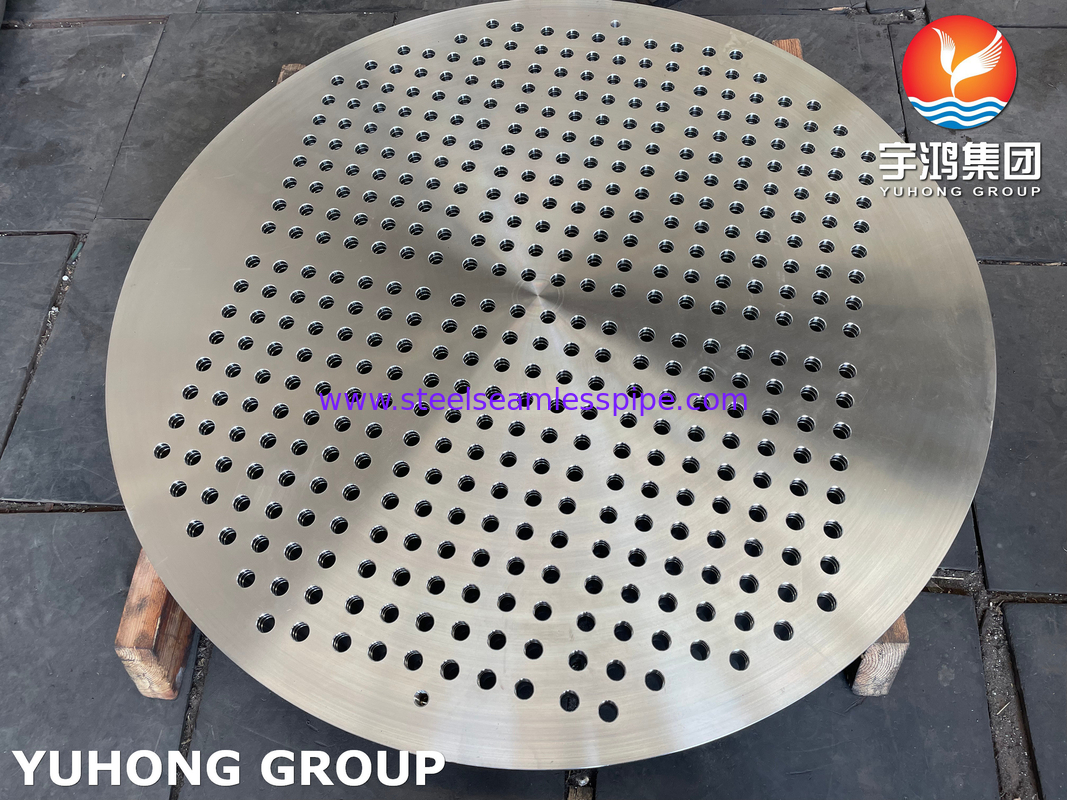

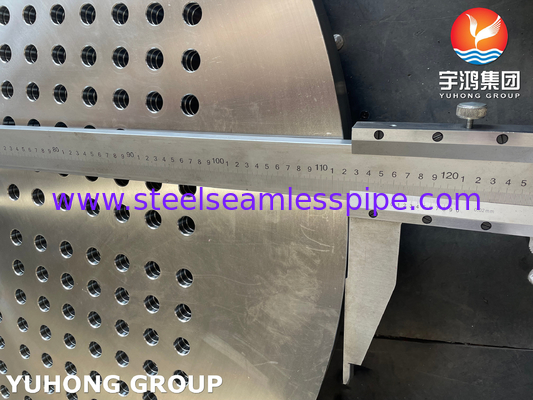

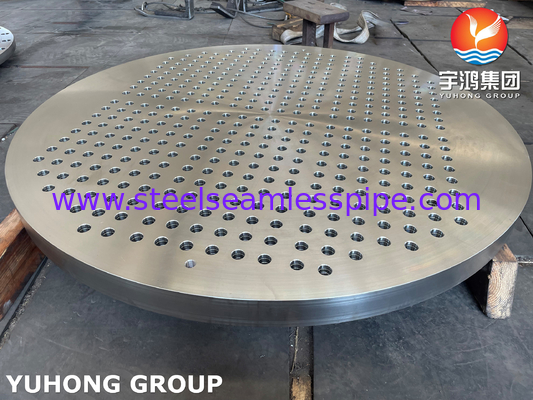

ASTM A182 F316L / 1.4404 스테인리스 스틸 튜브 엽 열 교환 튜브 판

ASTM A182 F316L / UNS S31603 / 1.4404열 교환기용 스테인레스 스틸 튜브 엽

튜브 플레이트 (tube plate) 라고도 불리는 튜브 시트 (tube sheet) 는 교환기의 껍질 면과 튜브 면을 분리하는 열 교환기의 구성 요소입니다.그것은 열 교환 튜브를 지원하는 역할을하고 두 유체 흐름 사이의 누출 밀착 장벽을 제공합니다.

튜브는 일반적으로 삽입되고 후 튜브 잎에 구멍으로 확장되어 안전하고 누출 없는 연결을 보장합니다.이 팽창은 튜브와 튜브 시트 사이에 강한 기계적 결합을 만듭니다, 두 유체 흐름 사이의 효율적인 열 전달을 허용합니다.

튜브 시트는 일반적으로 탄소 철강, 스테인레스 스틸 또는 다른 부식 저항성 합금과 같은 재료로 만들어집니다.열 교환기의 특수한 요구 사항과 처리되는 유체의 특성에 따라.

동급 스테인레스 스틸 316L

산업 프로세스 응용 프로그램에서 사용 중인 가장 일반적인 열 교환기 중 하나는?? 셸 & 튜브 열 교환기?? 이다.
그들은 다양한 모양과 크기로 제공되며 150 년 이상 산업에서 사용되어 왔습니다.
하위 설계 유형: 고정, U-튜브 및 플로팅 튜브 셰이트. 모든 변형은 타입으로 표시 될 수 있습니다. E, F, G, H, J, K 또는 X.
주요 응용 분야는 고압/온도가 주요 고려 사항입니다.
외부 껍질에 튜브 뭉치가 포함되어 있으며, 각 끝에서 튜브 잎으로 밀폐되어 있습니다.
튜브 및 튜브 열 교환기는 낮은 비용으로 많은 양의 열을 전송할 수 있습니다.설계의 단순성과 효율성 모두로 인해 무게를 줄이기 위해 큰 파이프 표면, 액체의 부피와 중요한 바닥 공간.

열 교환 튜브 잎의 건설 및 유지 보수에 중요한 요소

1. 튜브와 튜브 시트 합동: 튜브와 튜브 시트 사이의 합동은 누출을 방지하고 장기적인 성능을 보장하는 데 중요합니다. 강도 용접, 롤링,또는 확장 튜브와 튜브 잎 사이에 강하고 신뢰할 수 있는 밀을 만들기 위해 사용됩니다.

2. 튜브 시트 경식 보호: 튜브 시트는 특히 화학 가공 및 석유 정제와 같은 산업에서 경식 환경에 자주 노출됩니다.코로시온 보호 조치튜브 잎의 수명을 높이기 위해 부각, 또는 부식 저항성 재료의 사용이 사용됩니다.

3. 튜브 레이아웃 및 피치: 튜브 잎 내의 튜브의 레이아웃 및 피치는 열 교환기의 열 전달 특성을 결정하는 데 중요한 역할을합니다.엔지니어 들 은 유체 흐름 분포 와 같은 요인 들 을 신중 하게 고려 한다튜브 잎 내부의 튜브 레이아웃을 설계 할 때 더러운 경향과 청소 접근성

4. 튜브 셰이트 확장 설계:튜브의 적절한 팽창 튜브 엽물질과 튜브 엽물질 사이의 열 팽창의 차이를 허용하는 동시에 안전한 관절을 유지하는 데 중요합니다특히 확장 설계에 주의를 기울여 스트레스로 인한 부식 균열이나 튜브 관절 고장 등의 문제를 방지합니다.

5. 튜브 잎 검사 및 유지: 튜브 잎의 주기적인 검사 및 유지보수는 열 교환기의 지속적인 무결성을 보장하기 위해 필수적입니다. 파괴적이지 않은 테스트 방법,초음파 검사 또는 에디 전류 검사, 튜브 엽의 결함이나 훼손을 탐지하는데 사용될 수 있습니다.

적용

조선업,

석유화학 및 가스 산업

에너지 산업,

밸브 산업

일반 파이프 연결 프로젝트 등
