ASME B16.5 ASTM A105 / A105N 탄소강 블라인드 플랜지 BLRF 플랜지

ANSI / ASME B16.5 ASTM A105 탄소 강철 블라인드 플랜지 가조 플랜지

ASTM A105는 압력 시스템에서 환경 및 더 높은 온도 서비스용 가공 탄소 강철 파이프 부품에 대한 표준 사양입니다.A105 플랜지는 일반적으로 고압 및 고온 애플리케이션에서 사용됩니다.. 그들은 웰드 목, 슬리프 온, 소켓 웰드, 스레드, 블라인드 및 랩 관절 플랜지와 같은 다양한 유형으로 제공됩니다. 블라인드 플랜지는 파이프 시스템 또는 배의 끝을 닫기 위해 사용됩니다.튜브가 통과할 수 있는 구멍이 없습니다.그들은 일반적으로 유체 또는 가스의 흐름을 막기 위해 파이프의 끝을 덮는 데 사용됩니다.블라인드 플랜지는 또한 압력을 가하기 전에 끝을 차단하여 파이프 라인 또는 배의 압력 테스트를 위해 사용됩니다.

• ASTM A105: 도장 상태에서 사용되며, 도장을 제외한 추가적인 열처리가 없음을 의미합니다.
• ASTM A105N: 정상화 (특정 온도로 가열 후 공기 냉각) 를 요구하며, 기계적 특성을 향상시키기 위해 미세 구조를 정제합니다.

• A105N은 일반적으로 정상화로 인해 경직성, 강도 및 유연성을 향상시킵니다. A105에 비해 더 높은 양산 / 견인 강도 및 더 나은 연장력을 가질 수 있습니다.
• A105N은 종종 적절한 견고성을 보장하기 위해 Charpy V-notch 충격 테스트를 요구합니다. 특히 낮은 온도 또는 순환 부하 애플리케이션에서 A105은 그러한 테스트를 의무화하지 않습니다.

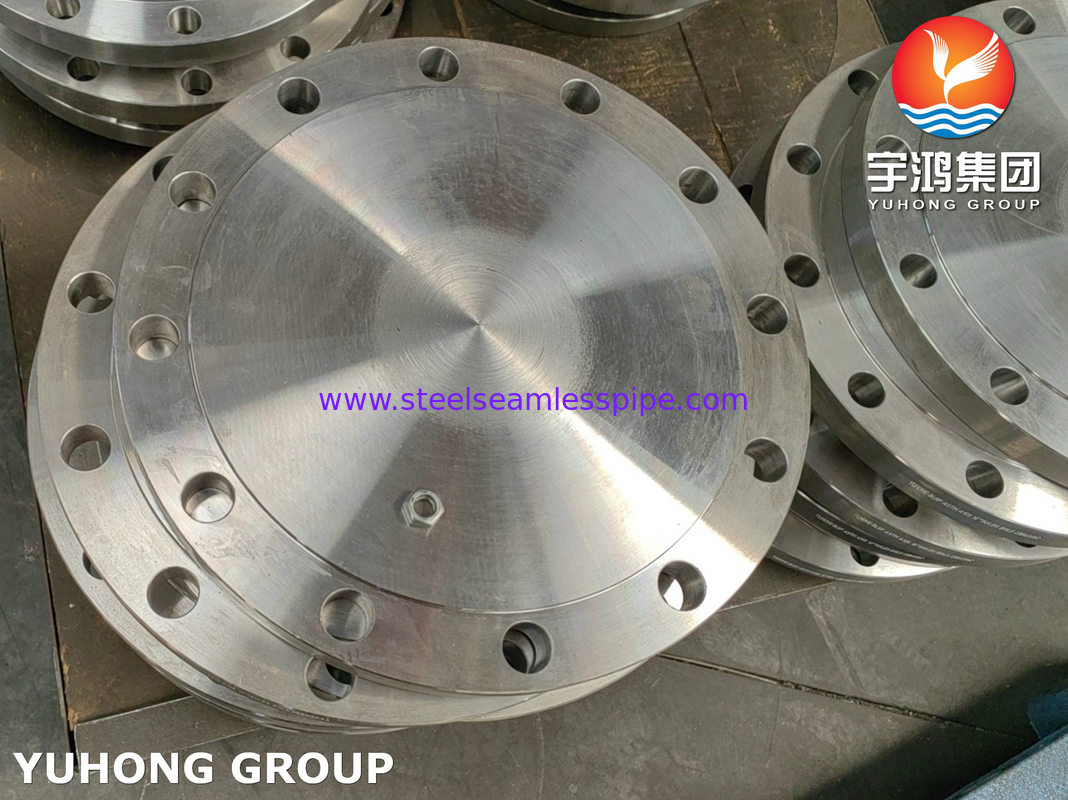

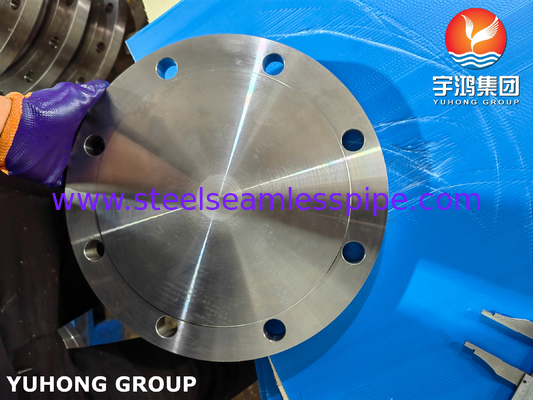

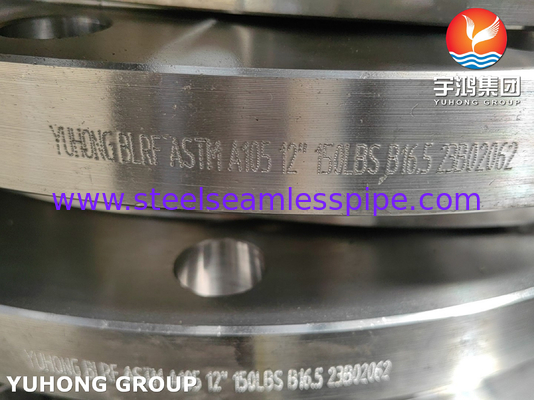

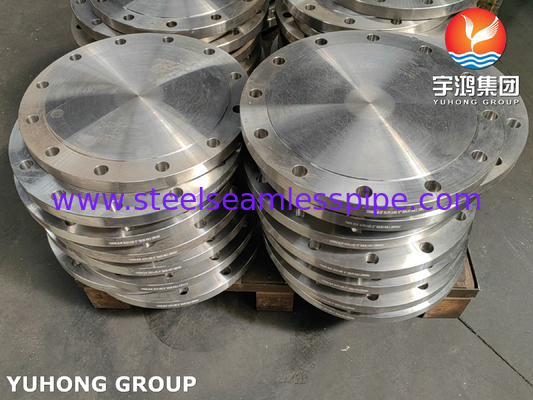

ASTM A105 탄소강 블라인드 플랜지

플랜지 등급

스테인리스 스틸 플랜지: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L 등

듀플렉스 스틸 플랜지: UNS S31803, 2205, S31254 (254SMO)

슈퍼 듀플렉스 스틸 플랜지: UNS S32750, UNS S32760, UNS S32304, S31500

탄소강 플랜지: ASTM A105, A105N 등

합금강 플랜지: F1, F11, F22, F5, F9, F91 등

아래와 같이 니켈 합금 플랜지

모넬 400 & K500,

인코넬 600, 601, 617, 625, 690, 718, X-750.

인콜로이 800, 800H, 800HT, 825, 925.

해스텔로이 C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.

우리는 아래와 같이 공급 할 수있는 다양한 종류의 플랜지:

1슬리프 플랜지

슬리프 온 플랜지는 용접 목 플랜지보다 초기 비용이 낮습니다. 왜냐하면 파이프를 길이에 잘라내는 정확도가 낮고 조립에 더 쉬운 것을 제공하기 때문입니다.내부 압력 아래 그들의 계산 강도는 약 2/3의 용접 목 플랜지 강도, 그리고 그들의 생활은 피로 아래 1/3 더 짧습니다. 슬리프-온 플랜지는 1500 파운드 표준에서 1/2 "에서 21⁄2 " 사이즈로 제한됩니다.

2스레드 플랜지

스레드 플랜지는 특수 용도로 사용됩니다.그들은 용접 없이 조립 될 수 있으며 매우 높은 압력 서비스에서 사용할 수 있습니다--대기 압력 또는 근처에서--힌트 플랜지는 온도나 굽기 스트레스가 포함된 조건이나 힌트를 통해 누출이 발생할 수 있는 순환 조건에서는 적합하지 않습니다.

3웰드 넥 플랜지

웰드 넥 플랜지는 긴 톱니 톱니가 있으며 파이프에 연결되는 부트 웰드 지역에서 두께가 점차적으로 전환됩니다.톱니 톱니 톱니 톱니 톱니 톱니이 유형의 플랜지는 높은 압력, 0도 이하 또는 높은 온도에서 발생하는 심각한 서비스 조건에 선호됩니다.

4눈먼 플랜지

블라인드 플랜지는 파이프 끝, 밸브 및 압력 용기 열을 비어주는 데 사용됩니다.블라인드 플랜지는 내부 압력 및 볼트 로딩에서 높은 스트레스를 처리 할 수 있습니다. 블라인드 플랜지의 최대 스트레스는 중앙에서 구부리는 스트레스가므로.

5소켓 웰드 플랜지

소켓 웰드 플랜지는 작은 크기의 고압 파이프에 사용 하기 위해 개발 되었습니다.소켓 용접 플랜지는 슬리프 플랜지를 두 번 용접하는 것보다 더 강하고 피로 강도를 가지고 있습니다.부드러운 굴착 조건은 내부 용접을 깎아 쉽게 얻을 수 있습니다. 이 플랜지는 일반적으로 화학 공정 파이프링에 사용됩니다.

6랩 관절 플랜지

랩 조인트 플랜지는 랩 조인트 스터브와 함께 사용됩니다. 랩 조인트 플랜지는 검사 및 청소를 위해 자주 해체해야하는 탄소 또는 저연금강 파이프 시스템에서 일반적으로 사용됩니다.그들은 심각한 굴곡 스트레스가 발생하는 어떤 지점에서 사용해서는 안됩니다..

신청서

• 석유, 가스 및 기타 유체를 운송하는 파이프라인 시스템
• 정제 및 화학 처리 장비
• 열 교환기 및 보일러
• 전력 생산 장비
• 해상 펌프 및 플랫폼
