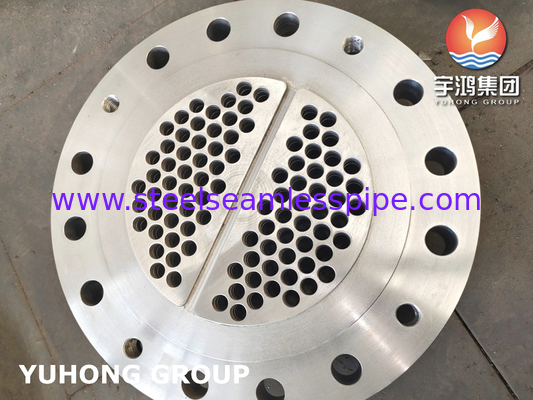

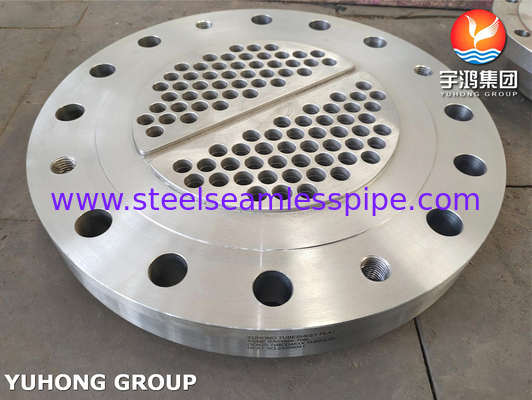

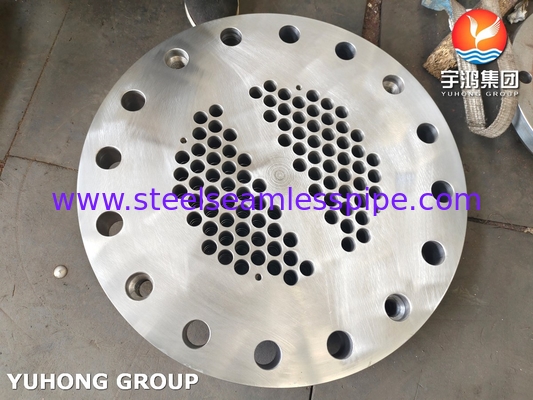

GR.70N 탄소 강철 튜브 엽판 ASTM A516 열 교환기 부품

전반적인 설명

탄소 강철 튜브 시트 (carbon steel tube sheet) 는 열 교환기 및 압력 용기에 사용되는 부품이다. 튜브를 수용하기 위해 구멍을 뚫거나 구멍을 뚫는 평면 판이다.튜브 시트 는 지원 을 제공 하며 튜브 안 에 있는 유체 와 주변 환경 사이 에 장벽 으로 작용 한다탄소 강철은 강도, 내구성 및 비용 효율성으로 인해 튜브 시트를 위해 일반적으로 사용됩니다.탄소 강철 튜브 잎은 추가적인 부식 보호 조치가 필요할 수 있다는 점에 유의해야합니다., 예를 들어 코팅 또는 포름, 응용 및 운영 조건에 따라.

SA516 Gr.70N는 튜브 잎에 사용되는 탄소 강철의 특정 등급을 의미합니다. SA516는 표준화된 탄소 강철 판 사양이며 Gr.70N는 최소 팽창 강도가 70이고,40000 psi (485 MPa) 로 정상화됩니다."N"등호는 소재가 정상화 된 것을 의미하며, 이는 특정 온도로 강철을 가열하고 공기에 냉각하여 기계적 특성을 향상시키는 것을 포함한다.

SA516 Gr.70N로 만든 튜브 시트는 고압과 온도 조건에 견딜 수 있는 튼튼하고 내구성 있는 재료를 필요로 하는 애플리케이션에 적합합니다.그것은 일반적으로 열 교환기의 건설에 사용됩니다그러나 SA516 GR가 적용되는지 확인하기 위해 애플리케이션에 대한 특정 설계 및 엔지니어링 요구 사항을 참조하는 것이 중요합니다.70N는 적절한 재료 선택입니다.

튜브 시트 굴착에서 경험 한 가장 일반적인 구멍 유형은 삼각형, 회전 삼각형, 제곱 및 회전 제곱입니다. 각 구멍 패턴은 자신의 굴착 도전을 제시합니다.아래의 전형적인 패턴 유형 참조:

기계적 특성

화학적 성분

튜브 셰이트 적용:

• 튜브 지원: 튜브 시트는 열 교환기 또는 압력 용기 내의 튜브에 지원 및 안정성을 제공합니다.그들은 튜브를 고정하고 작동 중에 느슨하거나 진동 방지.

• 유체 분리: 튜브 시트는 열 교환기 내의 다른 유체 흐름 사이의 장벽으로 작용합니다. 그들은 유체가 분리되어 유지되고 혼합되지 않도록합니다.효율적인 열 전달 또는 분리 프로세스를 허용합니다..
• 튜브 밀폐: 튜브 시트 는 튜브 주위 에 단단 한 밀폐 를 만들고, 유체 흐름 사이 에 누출 을 방지 한다.이것은 열 교환기 또는 압력 용기의 효율성과 무결성을 유지하는 데 중요합니다.

• 열 전달: 열 교환기에서, 튜브 시트는 튜브 안의 유체와 주변 유체 사이의 열 전달을 촉진합니다.튜브 시트 는 튜브 와 주변 매개체 사이 에 적절한 접촉 을 보장 함 으로 열 전달 효율 을 최적화 하는 데 도움 이 된다.

•

  압력 감축: 압력 용기 에서, 튜브 시트 는 고압 유체 나 기체를 감축 하는 데 필수적 인 역할 을 한다.그들은 내부 압력을 견딜 수 있도록 설계되어 있으며 구조 장애 또는 누출을 방지합니다..
