| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |

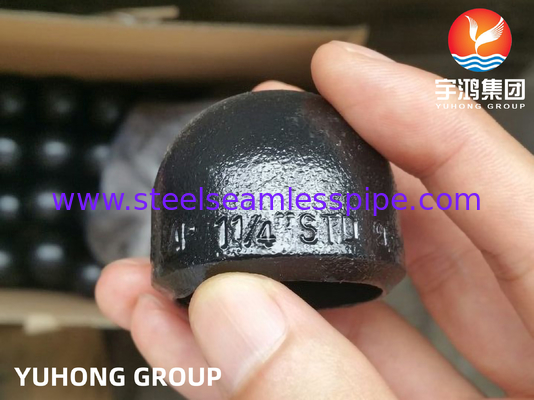

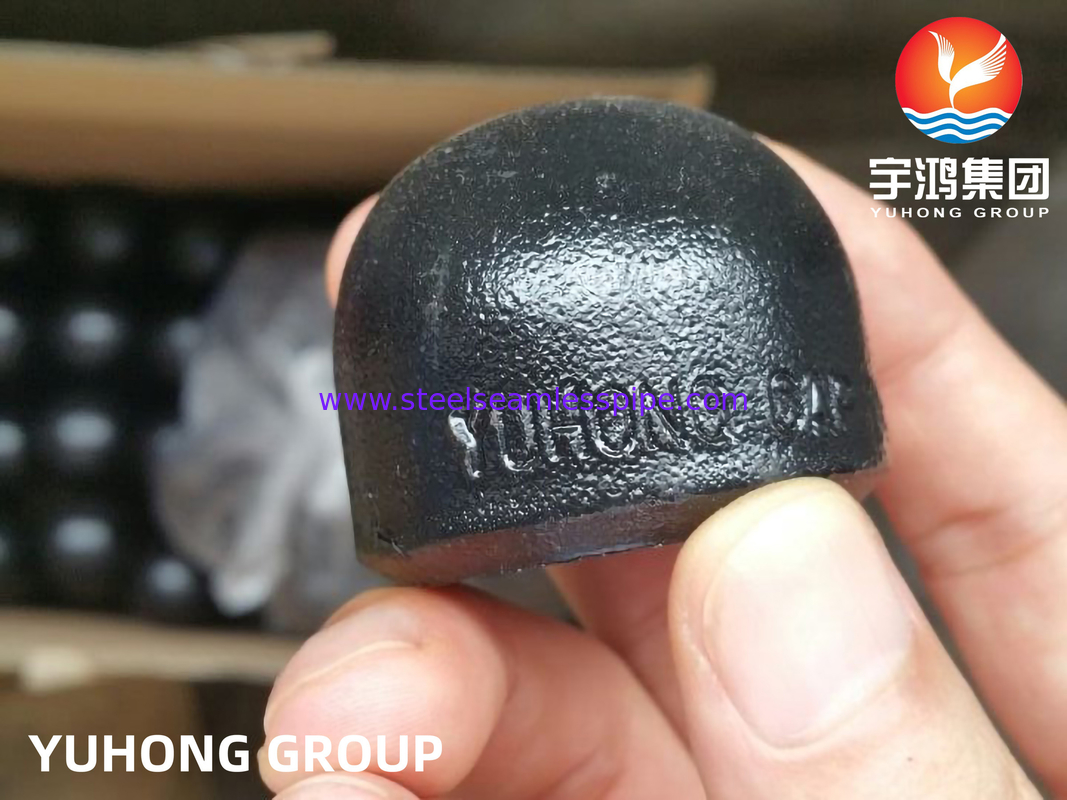

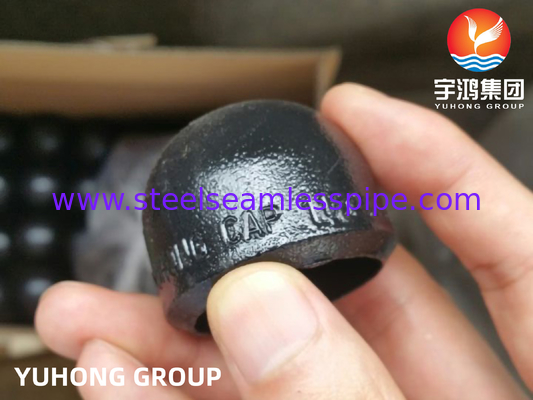

| 모델 번호: | ASTM A234 WPB 맞대기 용접 엔드 캡 |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 가격: | 협상 가능 |

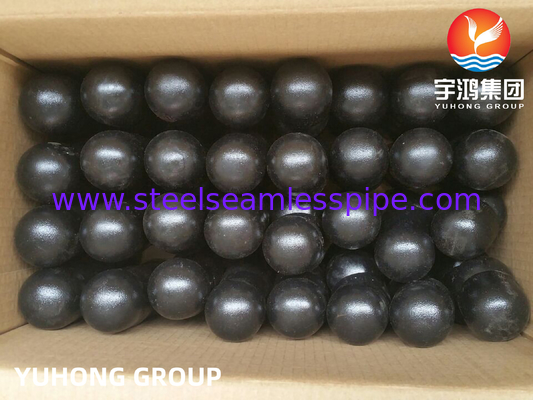

| 포장 세부 사항: | 합판 케이스/팔레트 |
| 배달 시간: | 수량에 따라 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 500톤 |
| 표준: | ASTM A234/ASME SA234 | 소재: | WPB |
|---|---|---|---|
| 종류: | 탄소강 맞대기 용접 캡 | 연결: | 용접 |
| 크기: | 1/2 -48 (DN15-DN1200) 또는 사용자 지정 크기 | 두께: | SCH10S-XXS(2-60mm) |
| 표면: | 흑색 도장 | 포장: | 합판 케이스/팔레트 |
| 강조하다: | ASME SA234 부리 용접 파이프 장착장,탄소 강철 WPB 캡,부트 웰드 WPB 캡 |
||
개요:
WPB 끝 뚜?? 은 파이프 또는 파이프의 끝이나 끝을 밀폐하도록 설계된 다양한 파이프 및 파이프 시스템의 중요한 구성 요소입니다. 일반적으로 플라스틱, 금속,또는 복합, 그것의 주요 기능은 오염물질, 유체 또는 기체의 침입을 방지하고 시스템의 무결성을 보장하는 것입니다.
디자인적 측면에서는 튼튼하게 튼튼하게 설치할 수 있습니다. 일부 끝 뚜?? 에는 안전성과 안정성을 높이기 위해 굴곡이나 스레딩과 같은 추가 기능이 있습니다.재료 선택은 종종 높은 압력과 관련된 응용 환경에 달려 있습니다., 부식 물질, 또는 극한 온도.
WPB 엔드 캡의 응용 프로그램은 배관 및 HVAC 시스템에서 산업 기계 및 자동차 부품에 이르기까지 광범위합니다.이 끝 캡은 누출을 최소화하고 외부 요소로부터 내부 구성 요소를 보호함으로써 시스템 효율성과 안전을 유지하는 데 도움이됩니다..
또한 다양한 파이프 지름과 사양에 맞게 다양한 크기와 모양으로 제공되며, 많은 설치에 다재다능합니다.이 끝 캡은 일반적으로 쉽게 제거하고 교체 할 수 있습니다., 중요한 정지 시간 없이 시스템 수리 또는 변경을 촉진합니다.
스펙트럼
| 표준 | ASTM A234/ASME SA234 |
| 소재 | WPB |
| 종류 | 엉덩이 모자 |
| 연결 | 용접 |
| 크기 | 1/2"-48" ((DN15-DN1200) 또는 사용자 정의 크기 |
| 두께 | SCH10S-XXS ((2-60mm) |
| 표면 | 블랙 페인팅 |
| 포장 | 접착판 케이스/팔렛 |
화학적 성분:
| 등급 | C | 원 | P | S | 네 | Cr | 모 | 니 | 큐 | 다른 것 |
| WPB | 00.03 최대 | 0.29-1.06 | 0.05 최대 | 0.058 최대 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | 바나디움 0.08 |
기계적 성질:
| 등급 | 양력 강도, 분 ksi [MPa] |
팽창 강도, 분 ksi [MPa] |
길쭉함 % |
| WPB | 35(240) | 60 ((415) | 22 |
BW 캡의 차원:
 |
|||||
| 명목 크기 |
비벨의 외 지름 (mm) |
길이 (mm) |
길이 E의 벽 두께 제한 (mm) |
||
| DN | NPS | 과다 복용 | E | E1 | |
| 15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | 1 1/2 | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | 3 1/2 | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.7 |
| 250 | 10 | 273.0 | 127 | 152 | 12.7 |
| 300 | 12 | 323.8 | 152 | 178 | 12.7 |
| 350 | 14 | 355.6 | 165 | 191 | 12.7 |
| 400 | 16 | 406.4 | 178 | 203 | 12.7 |
| 450 | 18 | 457.0 | 203 | 229 | 12.7 |
| 500 | 20 | 508.0 | 229 | 254 | 12.7 |
| 550 | 22 | 559.0 | 254 | 254 | 12.7 |
| 600 | 24 | 610.0 | 267 | 305 | 12.7 |
| 650 | 26 | 660.0 | 267 | ... | ... |
| 700 | 28 | 711.0 | 267 | ... | ... |
| 750 | 30 | 762.0 | 267 | ... | ... |
| 800 | 32 | 813.0 | 267 | ... | ... |
| 850 | 34 | 864.0 | 267 | ... | ... |
| 900 | 36 | 914.0 | 267 | ... | ... |
| 950 | 38 | 965.0 | 305 | ... | ... |
| 1000 | 40 | 1016.0 | 305 | ... | ... |
| 1050 | 42 | 1067.0 | 305 | ... | ... |
| 1100 | 44 | 1118.0 | 343 | ... | ... |
| 1150 | 46 | 1168.0 | 343 | ... | ... |
| 1200 | 48 | 1219.0 | 343 | ... | ... |
| 일반 참고: 이 뚜?? 의 모양은 타원형이며 ASME 보일러 및 압력 용기 코드에서 제시된 요구 사항에 부합해야 합니다. 참고: (1) 길이 E는 줄기에 표시된 두께를 초과하지 않는 두께에 적용됩니다. (2) 길이 E1열에 표시된 것보다 더 큰 두께에 적용됩니다. 길이를위한 벽 두께 제한, NPS 24 및 그보다 작은 E. NPS 26 및 그보다 큰 길이 E.1제조자와 구매자의 합의에 따라 이루어집니다. |
|||||
