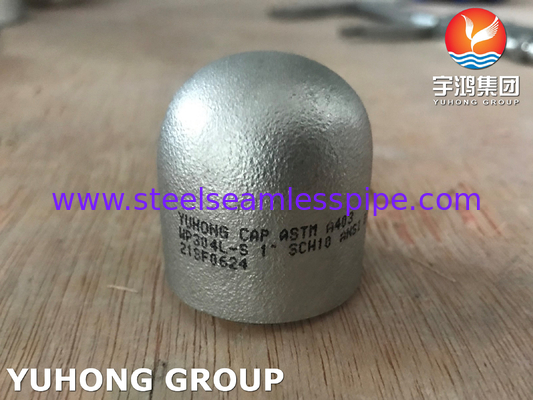

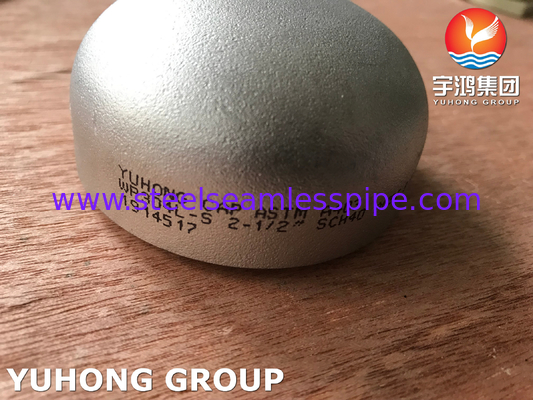

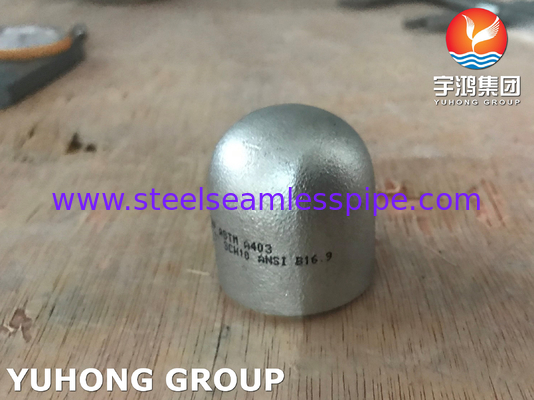

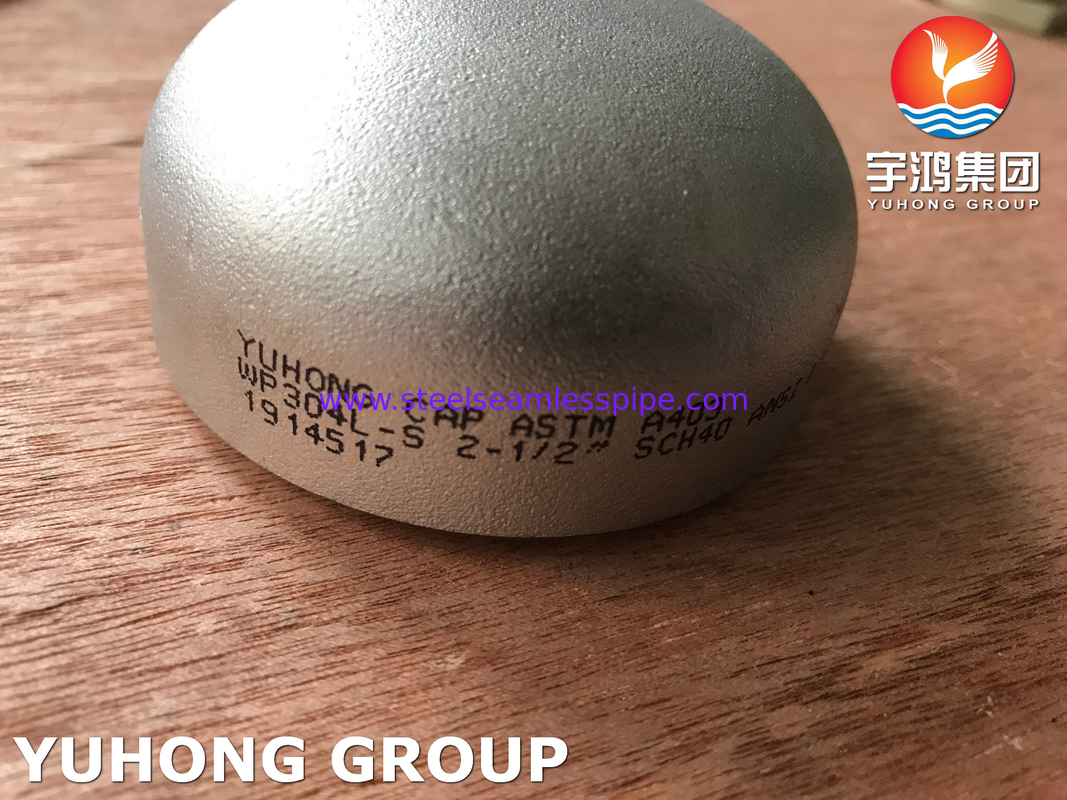

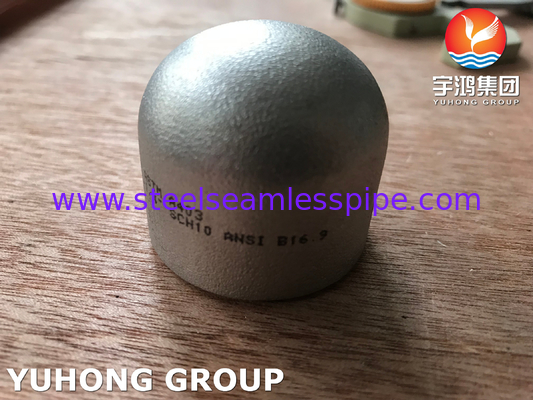

ASTM A403 WP304L 1.4307 끝 캡 스테인리스 스틸 부트웨일드 부착

개요:

WP304L 끝 뚜?? 은 각종 파이프 시스템, 특히 부식 저항성과 내구성이 필수적인 산업에서 사용되는 중요한 구성 요소입니다.이 끝 캡은 파이프 끝에 안전한 폐쇄를 제공하기 위해 설계되었습니다., 액체의 도출을 방지하고 구조적 무결성을 보장합니다.

이 합금의 용량은 표준 304 스테인리스 스틸에 비해 낮은 탄소 함량을 나타냅니다.용접성을 향상시키고 용접 과정에서 탄화물 침착의 위험을 줄입니다.이것은 WP304L를 고온 애플리케이션 및 부식 물질에 노출 된 환경에 적합하게 만듭니다.

이 끝 캡은 산화와 진열에 대한 뛰어난 저항력을 제공하여 화학 처리, 식품 및 음료, 의약품 및 해양 응용 분야에 사용하기에 적합합니다.이 재료는 또한 자기적이지 않으며 좋은 강도와 유연성을 나타냅니다., 다양한 조건에서 다양성을 기여합니다.

뜨거운 또는 차가운 작업과 같은 과정을 통해 제조 된 이러한 끝 캡은 다양한 파이프 필요를 수용하기 위해 다양한 크기와 벽 두께로 제공됩니다.그들은 모두 용접 및 스레드 연결에서 사용할 수 있습니다, 다양한 설치 시나리오에 잘 맞는 것을 보장합니다. 또한 WP304L 끝 뚜?? 은 산업 표준을 준수하여 품질과 신뢰성을 보장합니다.

유지보수 측면에서, 이러한 캡은 견고한 특성으로 인해 최소한의 주의가 필요하지만 정기적으로 검사하면 시간이 지남에 따라 마모 또는 부식 징후를 식별하는 데 도움이 될 수 있습니다.그 들 의 장수성 과 내구성 은 자주 교체 할 필요 를 줄일 뿐 아니라 파이프 시스템 의 전체적 효율 과 안전 에 이바지 한다.

스펙트럼



표준	ASTM A403/ASME SA403
소재	WP304L; 1.4307
종류	엉덩이 모자
연결	용접
크기	1/2"-48" ((DN15-DN1200) 또는 사용자 정의 크기
두께	SCH10S-XXS ((2-60mm)
표면	모래 분출
포장	접착판 케이스/팔렛



화학적 성분:



등급	C	원	P	S	네	니	Cr
WP304L	00.03 최대	2.0 최대	00.045 최대	00.03 최대	1.00 최대	80.0-12.0	180.0-20.0





기계적 성질:



등급	양력 강도, 분 ksi [MPa]	팽창 강도, 분 ksi [MPa]	길쭉함 %
WP304L	25(170)	70 ((485)	28



BW 캡의 차원:



명목 크기		비벨의 외 지름 (mm)	길이 (mm)		길이 E의 벽 두께 제한 (mm)
DN	NPS	과다 복용	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	...	...
700	28	711.0	267	...	...
750	30	762.0	267	...	...
800	32	813.0	267	...	...
850	34	864.0	267	...	...
900	36	914.0	267	...	...
950	38	965.0	305	...	...
1000	40	1016.0	305	...	...
1050	42	1067.0	305	...	...
1100	44	1118.0	343	...	...
1150	46	1168.0	343	...	...
1200	48	1219.0	343	...	...
일반 참고: 이 뚜?? 의 모양은 타원형이며 ASME 보일러 및 압력 용기 코드에서 제시된 요구 사항에 부합해야 합니다. 참고: (1) 길이 E는 줄기에 표시된 두께를 초과하지 않는 두께에 적용됩니다. (2) 길이 E1열에 표시된 것보다 더 큰 두께에 적용됩니다. 길이를위한 벽 두께 제한, NPS 24 및 그보다 작은 E. NPS 26 및 그보다 큰 길이 E.1제조자와 구매자의 합의에 따라 이루어집니다.



적용:

1파이프 시스템: 화학, 석유 및 가스 산업에서 파이프 끝을 봉인하여 무결성을 보장하고 누출을 방지하는 데 사용됩니다.

2식품 가공: 위생 및 부식 저항성이 중요한 식품 처리 및 처리 시스템에 적합합니다.

3의약품 산업: 알레르기 반응을 예방하기 위해 청결과 낮은 니켈 함량이 필수적인 제조 공정에서 사용됩니다.

4맥주 제조 장비: 맥주 품질을 유지하는 데 도움이되는 맥주 제조 시스템에 이상적입니다.

5해양 용도: 해양 환경에서 쓰인다.

6건설: 내구성 및 요소에 대한 저항을 요구하는 구조 구성 요소의 응용.
