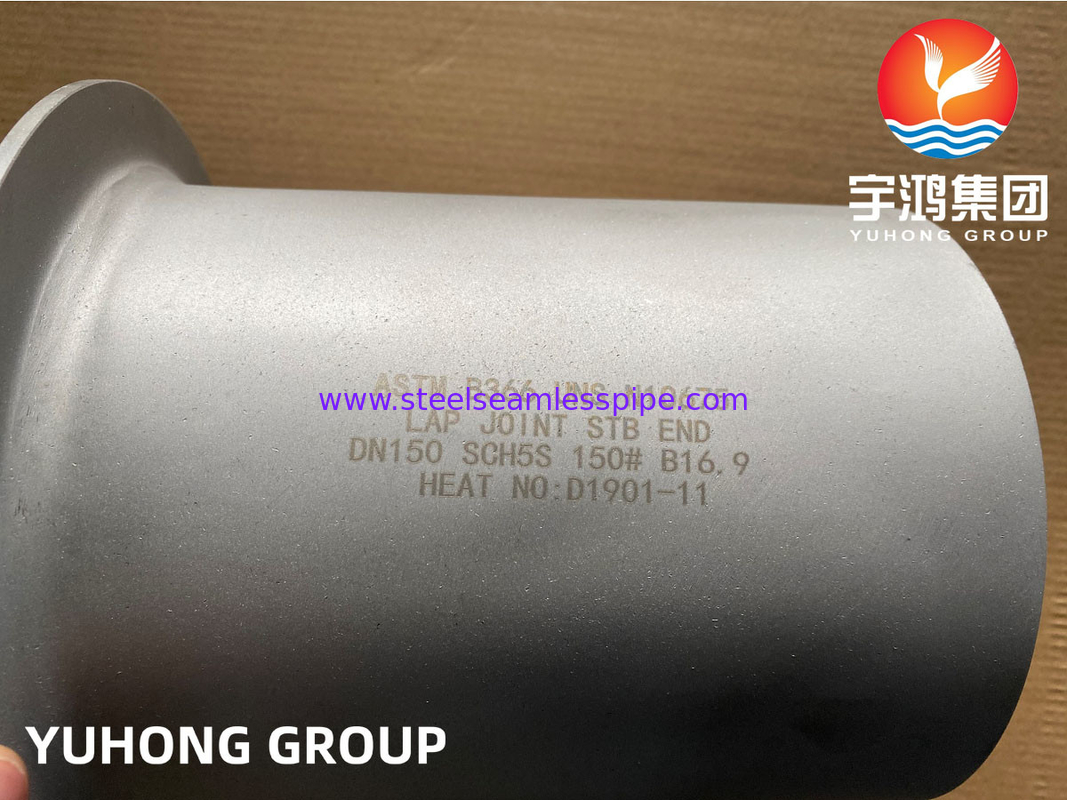

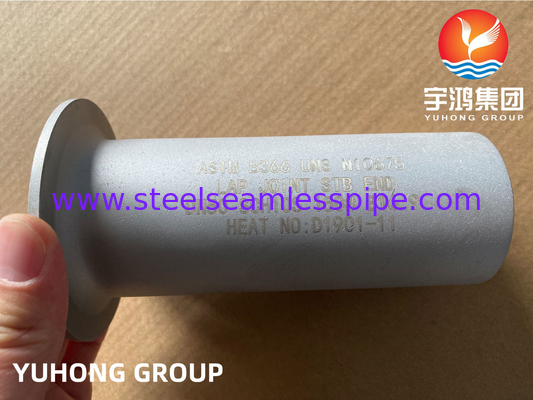

랩 합성 스터브 끝 Hastelloy B3 니켈 합금 Buttweld 부착 ASTM B366 UNS N10675

개요:

하스텔로이 B3 랩 관절 스터브 엔드 (Hastelloy B3 Lap Joint Stub End) 는 하스텔로이 B3로 만든 특수 부품입니다.고성능 니켈-몰리브덴 합금, 모든 농도와 온도에서 염화수산에 대한 뛰어난 내성으로 알려져 있습니다.이 합금 은 또한 뚫림, 스트레스-연식 균열 및 산화 에 대한 탁월 한 저항성 을 나타내며, 부식성 환경 에 이상적 으로 사용 된다.

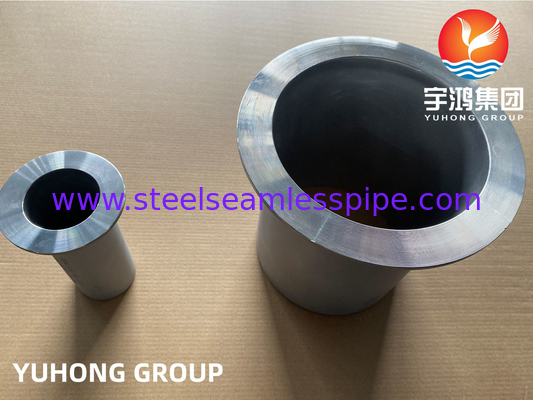

랩 관절 스투브 끝은 파이프 플랜지와 쉽게 연결 할 수 있는 평면 프로필을 갖추고 있으며 안전하고 누출을 막는 인터페이스를 제공합니다.간단한 조립 및 해제 가능, 이는 특히 유지보수 작업에 유리합니다.

하스텔로이 B3의 주요 특징은 다음과 같습니다.

- 부패 저항성: 특히 유기 및 무기 산에 대한 감소 환경에 뛰어난 저항성, 가혹한 화학 처리 응용 프로그램에서 내구성을 향상시킵니다.

- 온도 안정성: 광범위한 온도 범위에서 기계적 특성을 유지하여 다양한 운영 조건에서 신뢰성있는 성능을 보장합니다.

- 제조 가능성: 합금은 쉽게 용접되고 형성 될 수 있으며, 다양한 산업용 용도로 사용자 정의 할 수 있습니다.

- 다재다능성: 화학 처리, 석유화학 산업 및 공격적인 매체가 존재하는 다른 응용 분야에 사용하기에 적합하며, 중요한 시스템에서의 역할을 강화합니다.

스펙트럼

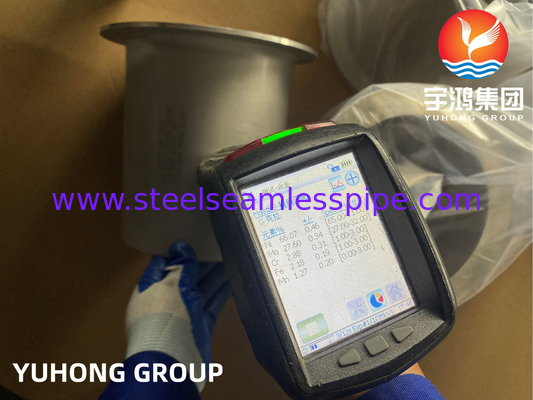

화학적 성분:

기계적 성질:


차원:

명목 크기		실린더의 OD (mm)		길이 (mm)		필레 반지름 (mm)		랩의 지름 (mm)
DN	NPS	과다 복용		F		R		G
		맥스	미네	긴 타입	짧은 글꼴	A	B 최대
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
참고: 1) 짧은 타입이 PN 50과 PN 110 (PN 300과 600파운드) 와 150 (PN 900파운드) 이상으로 큰 플랜저에 사용되면,또는 PN 260과 PN 420 ((1500와 2500LB) 의 큰 플랜지에 긴 유형이 사용됩니다., 용기의 길이를 추가 할 수 있습니다 용접을 실현하기 위해, 추가 길이는 제조자와 구매자가 협상해야합니다. 2) 플랜지의 TG 및 MFM 접촉면이 사용되면 합체의 두께를 추가해야 하며, 추가 두께는 기저 길이 F를 증가시켜야 합니다 (이 포함되지 않습니다). 3) 필레 R (류 A) 의 반지름은 GB/T 9118.1 9118.2 또는 ASME B16에 따라 느슨한 플랜지의 반지름에 맞아야 합니다.5필레 R (형 B) 의 반지름은 짧은 길이 F의 MSS SP-43의 표준에만 적용됩니다. 4) 랩 합동 지름 G는 ASME B16.5에 표시된 표준 가공면과 일치하며, 합동의 뒷면은 설치 표면과 일치하도록 가공되어야 합니다. RJ를 사용할 때,ASME B 16에 명시된 크기 K.5 적용한다. 5) 최소 랩 융합 두께 t는 소명 파이프 벽 두께보다 크지 않아야 한다.
