| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | API, PED |
| 모델 번호: | A182 F304 스레드아레 |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 요구조건 / 나무 상자 포장 |
| 배달 시간: | 양에 의존합니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 1000 톤 |
| 상술: | ASTM A182 | 등급: | F304/304L |
|---|---|---|---|
| 클래스: | 3000,6000,9000 | 제조 표준: | MSS SP-97 |
| 타입: | 맞대기 용접 | 사이즈: | 24 NPS에 대한 1/2 NPS |

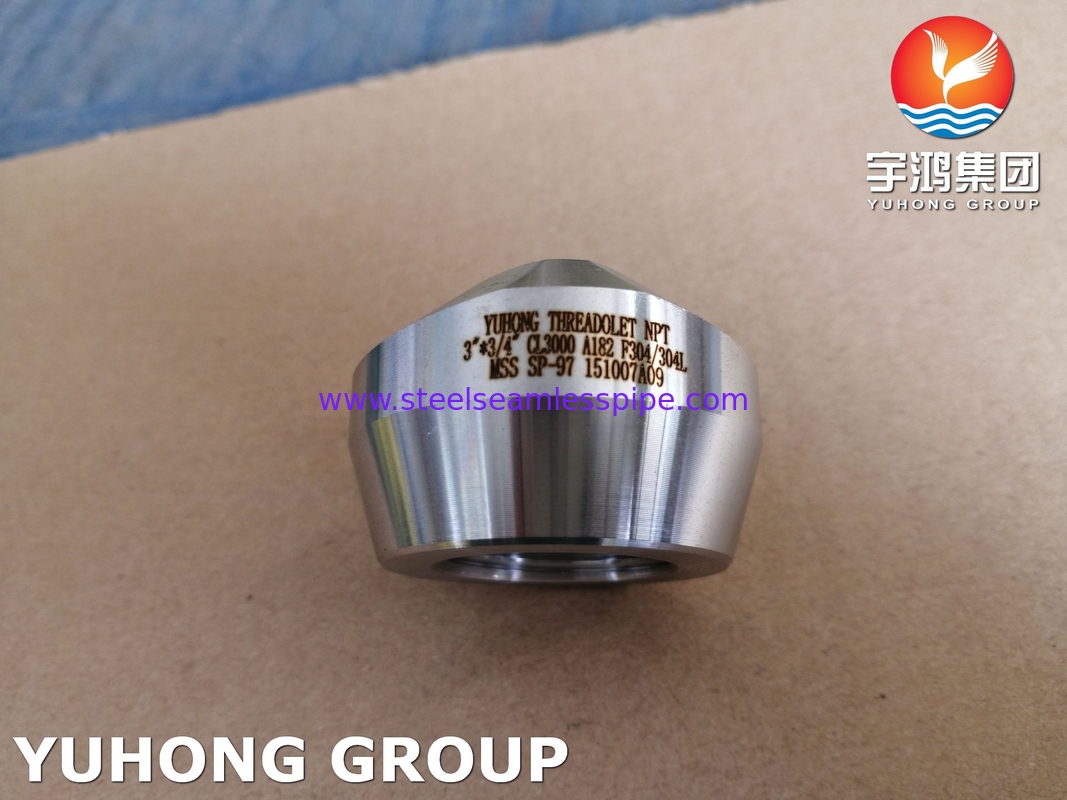

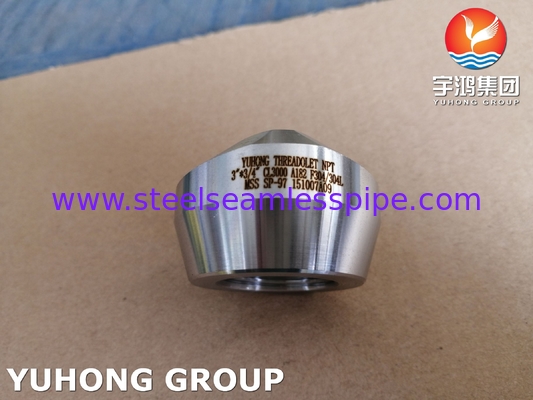

NPT 스테인레스 강 맞춤 ASTM A182 F304 스레드아레 MSS SP-97
스레드아레가 무엇입니까?
스레드아레는 주요한 차이가 그것이 스레드를 통하여 지관에 연결된다는 것이라면서 월드올레트와 정확하게 같습니다.월드올레트에 대한 스레드아레의 또 다른 차이는 그것이 많은 낮은 기압과 더 작은 직경과 적용에서 사용된다는 사실입니다.
접합부의 이런 유형의 스레드는 일반적으로 있습니다 ASME B1.20.1 상술에 따른 NPT 타입의.
스레드아레의 상술 :
| 사이즈 | 1/8 - 4 / DN6 - DN100 |
| 압력 | 3000lbs / 6000lbs |
| 제조 표준 | MSS SP-97 |
| 탄소강 | ASTM A105, 20# |
| 저온용 강 | ASTM A350 LF2, 16Mn |
| 합금 강 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 |
| 스테인레스 강 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| 듀플렉스강 | ASTM A182 F51, F53, F44 |
언급된 중량 차트 :
| 가지 공칭 크기 | THRD 아웃러 | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0.05 | - |
| 8 | 1/4 | 0.05 | - |
| 10 | 3/8 | 0.09 | - |
| 15 | 1/2 | 0.17 | 0.32 |
| 20 | 3/4 | 0.22 | 0.47 |
| 25 | 1 | 0.43 | 0.65 |
| 32 | 114 | 0.61 | 0.96 |
| 40 | 112 | 0.69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 212 | 1.52 | - |
| 80 | 3 | 2.50 | - |
| 100 | 4 | 4.10 | - |
MSS SP-97 스레드아레 차원
|
가지 공칭 크기 |
길이 |
맞춤의 OD |
가지 끝에 있는 OD |
실길이 |
홀 Dia를 줄이세요. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6.7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13.9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28.9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30.5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
스테인레스 강 F304 등가 경사 :
| 표준 | WERKSTOFF NR. | UNS | JIS | BS | GOST | 프랑스 규격 협회 | EN |
| F304 | 1.4301 | S30400 | 304를 의심하세요 | 304S31 | 08Х18Н10 | Z7CN18-09 | X5CrNi18-10 |
F304의 화학조성 :
| 등급 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 8-11 | 18-20 | 기본 어셈블리 언어. |
애플리케이션 :
스레돌츠는 저압 90 도 파이프 가지를 위해 사용됩니다.
지관은 스레도레에 나사로 연결되며, 그것이 실행 파이프에 용접됩니다.
스레딩은 일반적으로 있고 NPT의 ASME B1.20.1 상술에 타이핑하고 따릅니다.
