| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | PED, ISO, LR, TUV... |
| 모델 번호: | A105/SA105 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡 / 우븐과 층 나무로 된 케이스 /Iron Case/ 번들 건 |
| 배달 시간: | 양에 의존합니다 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 1000 톤 |
| 기준: | A105/SA105 | 재료:: | 탄소강 - A105 |
|---|---|---|---|
| 기술: | 서서히 나아가는 | 크기: | NPS ½인치에서 NPS 4인치로 |
| 압력 등급: | 3000, 6000, 9000 | 각도: | 90도 및 45도 / 다른 각도에 맞게 설계됨 |
| 강조하다: | B16.11 화학적 강관이음,맞대기 용접 안출된 강관이음,오일 가스 화학 버트 접합 팔꿈치 |
||

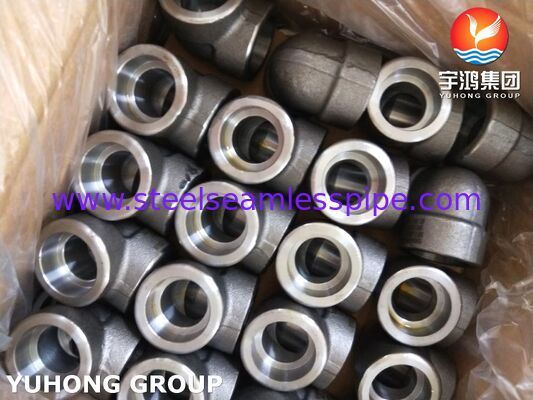

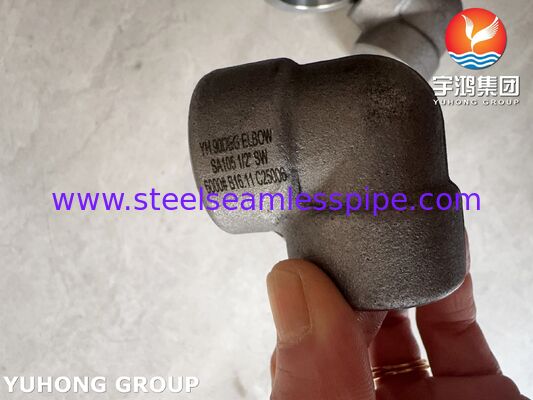

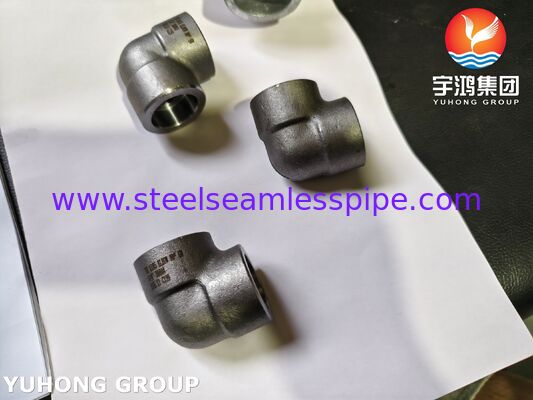

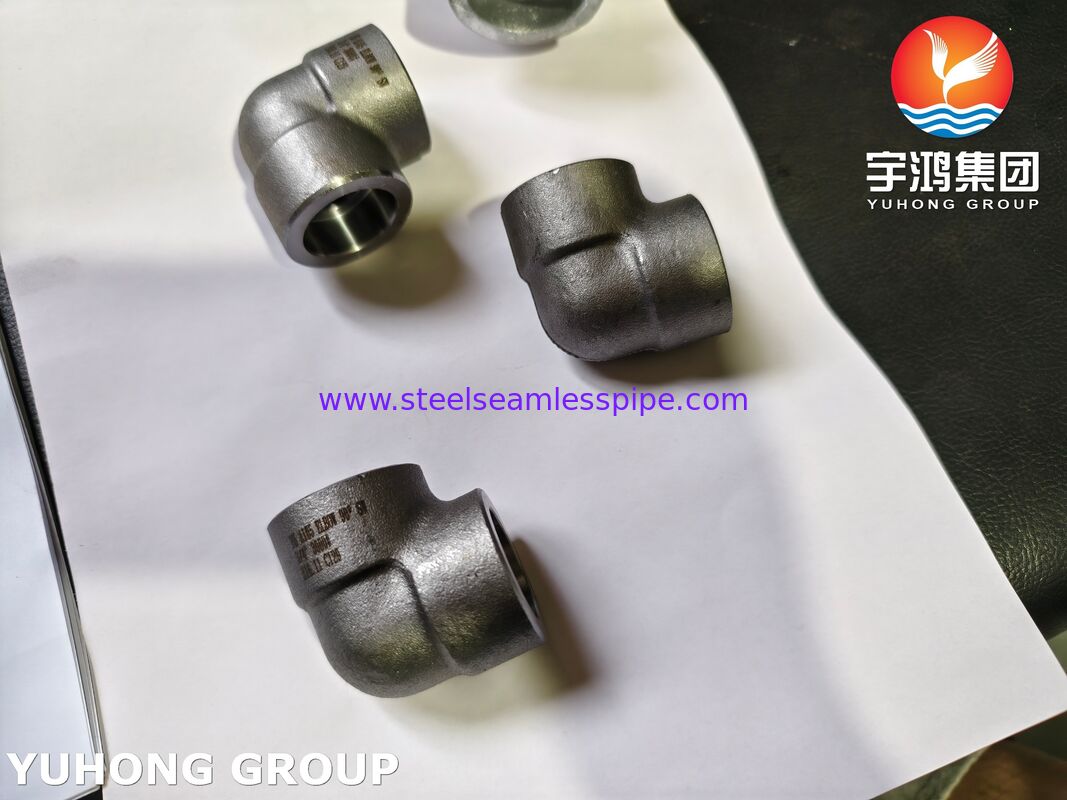

A105 소켓 용접 엘보는 고압 배관 시스템에서 사용되는 연결 파이프 피팅으로, 주로 파이프라인의 방향을 변경하는 데 사용됩니다(예: 90° 또는 45°). 이는 단일 개념이 아니라 특정 재료(A105)와 특정 연결 형태(소켓 용접)를 결합한 전문 용어입니다.
빠른 이해를 돕기 위해 "A105"와 "소켓 용접 엘보" 두 부분으로 나눌 수 있습니다.
A105 - 재료 표준
이는 탄소강 단조품을 지칭하며, 미국 ASTM A105 표준을 준수합니다. 이 재료는 우수한 강도, 연성 및 인성을 제공하여 상온 및 고온에서 압력 배관 시스템에 적합합니다.
소켓 용접 엘보 - 연결 방법 및 기능
이는 연결에 소켓 용접을 사용하는 엘보를 지칭합니다. 피팅은 끝 부분에 "소켓"을 가지고 있습니다. 설치 시 파이프를 이 소켓에 삽입하고, 필렛 용접을 포트에 적용합니다. 이 연결 방법은 정렬의 용이성과 견고한 용접으로 유명하며, 특히 소구경, 고압 배관에 적합합니다.
주요 특징 및 사양
이 유형의 엘보는 일반적으로 다음과 같은 특징을 가지고 있습니다.
제조 공정: 주로 단조. 단조 공정은 주조 피팅보다 더 조밀한 금속 구조를 생성하여 높은 강도를 제공하므로 고압을 견디는 데 적합합니다.
크기 및 압력:
크기 범위: 일반적으로 DN50(약 2인치) 이하의 소구경 파이프라인에 사용됩니다.
압력 등급: 일반적인 등급에는 3000LB, 6000LB 및 9000LB가 있습니다. 등급이 높을수록 더 큰 압력 지지 능력을 나타냅니다. 일반적인 예는 DN50 소켓 용접 엘보로, 3000파운드 클래스 등급을 달성할 수 있습니다.
소켓 용접 엘보를 사용하는 이유?
누출 방지: 소켓 용접 피팅의 용접 공정은 강력하고 튼튼한 결합을 생성합니다.
내구성: A105 탄소강은 우수한 강도, 인성 및 압력 저항성을 가지고 있어 대부분의 산업 응용 분야에 적합합니다.
소형화: 소켓 용접은 고압에서 누출되기 쉬운 나사산 조인트와 같은 다른 유형의 연결에 비해 소형의 깔끔한 솔루션을 제공합니다.

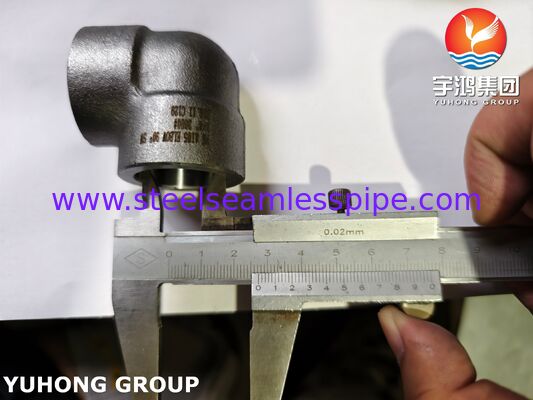

단조 소켓 용접 피팅의 치수 공차
| 항목 | 파이프 피팅 유형 |
| 소켓의 구경(B) | 모든 유형의 파이프 피팅 |
| 피팅의 구경(D) | |
| 구경의 동심도(X) | |
| 축의 동시성(Y) | |
| 소켓 하단까지의 중심(A) | 45,90D 엘보, 티 |
| 소켓 하단에서 하단까지(E) | 풀 커플링 |
| 소켓 하단에서 반대쪽 면까지(F) | 하프 커플링 |
응용 분야
석유화학 산업: 다양한 공정 파이프라인 및 계측 라인.
발전 산업: 발전소의 증기, 급수 및 기타 배관 시스템.
해양,
HVAC (난방, 환기 및 공조)
중저압 배관 시스템.
