| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | F317L / UNS S31703 / 1.4449 |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 포장 세부 사항: | 팔레트, 합판 케이스 |
| 배달 시간: | 7일입니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 하이 라이트: | 삽 노 강철 플랜지,SA182 F317 맹인플랜지,1.4449 강철 플랜지 |
||
|---|---|---|---|

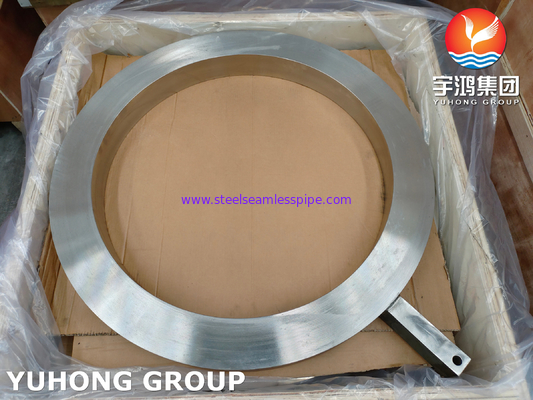

삽 노 / 공백 / 블라인드 플랜지 SA182 F317L / UNS S31703 / 1.4449 B16.48
삽 플랜지가 무엇입니까?
삽 플랜지는 작은 탭과 둥근 금속편이고, 볼트에 나사결합함으로써 플랜지 연결 사이에 삽입되고 그리고 나서 굳게 속도 내에 고정되도록 설계됩니다. 이것은 파이프를 차단하고, 액체 사이에 크로스 콘터미네이션을 방지하고, 엔지니어들이 파이프라인에 일할 수 있게 허락합니다.
석유와 화학 가공 산업에서 광범위하게 사용되어 삽 플랜지는 또 다른 것 안으로 하나 소재의 흐름을 차단하기 위해 요구가 있는 다른 산업에 적용될 수 있습니다.
일반적으로 정상 흐름이 개최될 수 있도록 삽 플랜지는 위치에 남아 있습니다. 일단 유동이 멈출 필요가 있다면, 삽 플랜지는 근접부까지 회전되고 노플로우가 가능하도록 파이프가 완전히 차단됩니다.
일반적으로, 삽 플랜지는 API 590과 ASTM 16.48 상술에 따라 이용 가능하거나 고객 요구 사항으로 이루어집니다.
ASME SA182 F317L 스테인레스 강 플랜지의 등가 경사
| 표준 | WERKSTOFF NR. | UNS | JIS | EN |
| SS 317 | 1.4449 | S31700 | 317을 의심하세요 | - |
| SS 317L | 1.4438 | S31703 | 317L을 의심하세요 | X2CrNiMo18-15-4 |
ASME SA182 F317L 스테인레스 강 플랜지의 화학조성
| 등급 | Ｃ | Mn | Si | Ｐ | Ｓ | Cr | Mo | Ni | Fe |
| SS 317 | 0.08 최대 | 2.0 최대 | 1.0 최대 | 0.045 최대 | 0.030 최대 | 18.00 - 20.00 18.00 - 20.00 | 3.00 - 4.00 3.00 - 4.00 | 11.00 - 15.00 11.00 - 15.00 | 57.845 분 |
| SS 317L | 0.035 최대 | 2.0 최대 | 1.0 최대 | 0.045 최대 | 0.030 최대 | 18.00 - 20.00 18.00 - 20.00 | 3.00 - 4.00 3.00 - 4.00 | 11.00 - 15.00 11.00 - 15.00 | 57.89 분 |
ASME SA182 F317L 스테인레스 강 플랜지의 의학적 장점
| 비중 | 융해점 | 인장 강도 | 힘 (0.2%Offset)를 만드세요 | 신장 |
| 7.9 g/cm3 | 1400년 'Ｃ (2550 'Ｆ) | Psi - 75000, MPa - 515 | Psi - 30000, MPa - 205 | 35 % |
| 7.9 g/cm3 | 1400년 'Ｃ (2550 'Ｆ) | Psi - 75000, MPa - 515 | Psi - 30000, MPa - 205 | 35 % |
ASME SA182 F317L 스테인레스 강 플랜지
| 표준 | 클래스 | 지름 | 볼트의 직경 | 볼트의 수 | 볼트 크기 | 볼트 구멍의 지름 |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 플랜지 | 표 Ｃ | 95 | 67 | 4 | 13 | 14 |
| 표 Ｄ | 95 | 67 | 4 | 13 | 14 | |
| 표 Ｅ | 95 | 67 | 4 | 13 | 14 | |
| 표 Ｆ | 95 | 67 | 4 | 13 | 14 | |
| 표 Ｈ | 114 | 83 | 4 | 16 | 17 | |
| 표 Ｊ | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) 플랜지 | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
ASME SA182 F317L 스테인레스 강 플랜지 정력 압력
| 임시. 'Ｆ | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 내지 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
다양한 종류의 우리가 아래와 같이 공급할 수 있는 플랜지
1. 슬립 온 플랜지.
그들이 길이에 대한 파이프를 줄임에 있어 더 적은 정확도를 요구하고 조립에서 정렬의 더 큰 용이성을 제공하기 때문에 슬립 온 플랜지는 용접용 넥 플랜지 보다 더 낮은 초기비용을 가지고 있습니다. 그러나, 내부 압력 하에 그들의 산정된 강도는 대략 2/3이 용접용 넥 플랜지의 강도라는 것 이고 피로 하에 그들의 생명이 1/3 짧습니다. 슬립 온 플랜지는 1500lbs 표준에 1/2 내지 212 사이즈로 제한됩니다.
2. 나사목 플랜지
나사목 플랜지는 특수 제품을 위해 사용됩니다. 그들은 용접 없이 모여질 수 있고, 극단적으로 고압 서비스에서 사용될 수 있습니다--대기압에서--합금 강이 강도에 필수적인 곳. 나사목 플랜지는 스레드를 통한 누출이 발생할지도 모르는 온도 또는 굽힘 응력과 연관된 조건 또는 아래 주기적 조건에 적합하지 않습니다.
3. 웰드 네크 플렌지
웰드 네크 플렌지는 그들을 파이프에 결합하는 버트 접합의 지역에서 두께의 긴 끝이 좁아진 중심지와 느린 변화 이음을 가지고 있습니다. 끝이 좁아진 허브는 플랜지에 대한 중요한 보강과 디싱에 대한 저항을 제공합니다. 플랜지의 이런 유형은 고압, 영하이거나 고온으로 생긴 심한 서비스 상태에 적합합니다.
4. 맹인플랜지
맹인플랜지는 배관, 밸브와 압력 용기 개방의 마지막에서 떨어져 흐릿해지는데 사용됩니다. 맹인플랜지는 맹인플랜지에서 최대 응력이 센터에 있는 스트레스를 만곡시키고 있는 이후 내부 압력과 볼트 로딩으로부터의 높은 스트레스를 다룰 수 있습니다.
5. 소켓 용접후란지
소켓 용접후란지는 작은 사이즈 고압 배관에서 사용하기 위해 개발되었습니다. 내부 웰드와 함께, 소켓 용접후란지는 더욱 강하고, 두배로 슬립 온 플랜지를 용접하는 것 보다 더 큰 피로 강도를 가집니다. 매끄러운 구멍 상태는 내부 웰드를 부숨으로써 쉽게 이루어질 수 있습니다. 이 플랜지는 일반적으로 화학 약품 처리 배관에서 사용됩니다.
6. 겹치는 결합 플랜지
겹치는 결합 플랜지는 겹치는 결합 토막과 함께 사용됩니다. 겹치는 결합 플랜지는 감사와 세정을 위해 자주 제거될 필요가 있는 탄소 또는 저합금강 배관 시스템에서 일반적으로 사용됩니다. 그들은 심한 굽힘 응력이 발생하는 어떠한 핵심에 사용되지 말아야 합니다.
애플리케이션
