| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA182 F317L 스테인리스강 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 합판 케이스 / 팔레트 |
| 배달 시간: | 7 일 |
| 지불 조건: | 신용장, T/T |
| 제품 이름: | 스테인레스 강 플랜지 | 차원: | ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 기타 등등. |
|---|---|---|---|
| 표준: | ANSI B16.5, 한 ANSI B16.47 시리즈와 비, MSS SP44, ASA, API-605, AWWA, 맞춘 그림 | 소재: | 스테인레스 강, 탄소강, 니켈 합금 |
| 크기: | 1/2"에서 48"까지 | 과정: | 안출됩니다 |
| 압력: | Class150/300/600/9001500/2500 | 종류: | 나사목 플랜지, 플랜지, 소켓 용접후란지, 웰드 네크 플렌지, 랩 조인트 플랜지 위의 하락 |
| 플랜지 표면: | 플레이트 표면 (FF), 부낸표면 (무선주파수), 링 타입 연결구 (RTJ) | 적용: | 석유, 화학 제품, 기타 등등, 맞춤과 연결, 맥주 |
| 강조하다: | 스테인레스 스틸 링 스페이서 플랜지,스페이드 스틸 플랜지,ASME SA182 링 스페이서 플랜지 |
||

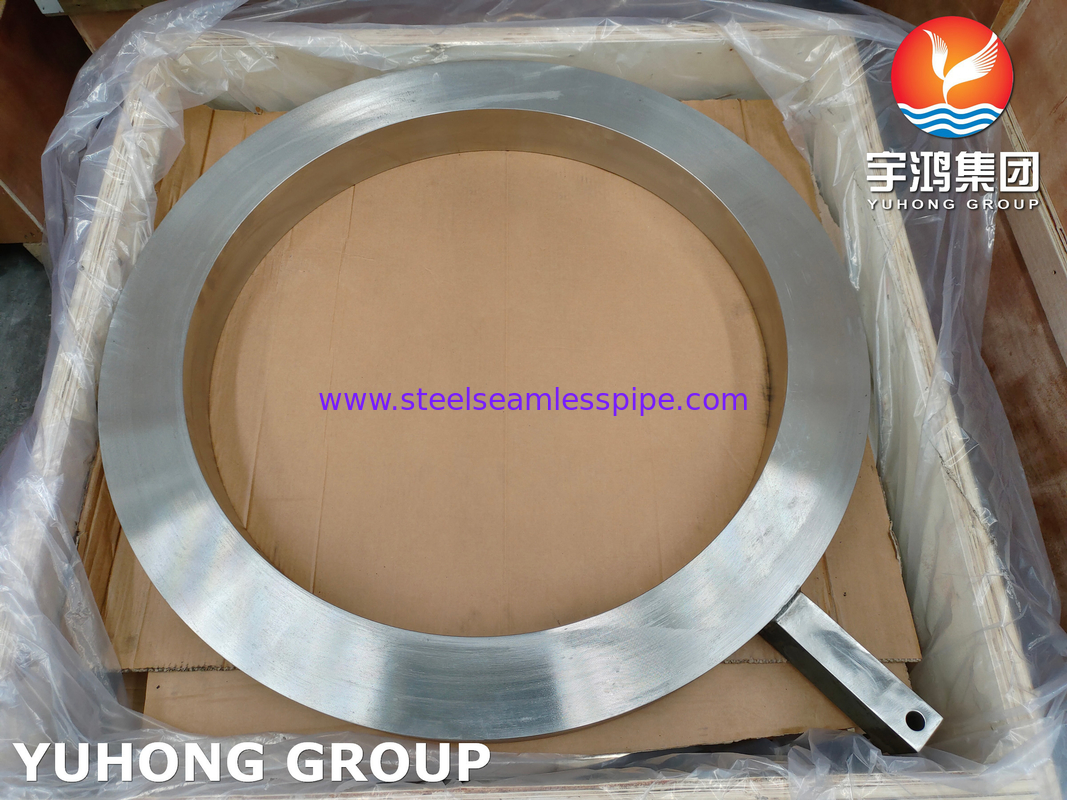

ASTM A182 / ASME SA182 F317L / 1.4449 스테인리스 스틸 링 스페이저 플랜지
반지 간격 플랜지, 안경 블라인드 (glasses blind) 이라고도 불리며, 파이프 라인의 구간을 분리하거나 격리하는 데 사용되는 플랜지 장착 장치의 일종입니다.직선 금속 조각두 개의 플랜지 사이의 파이프라인에 설치되면 링 스페이저 플랜지는 라인의 간편한 유지, 검사 또는 수정을 허용합니다.그들은 많은 산업용 용도로 필수적인 부품입니다., 파이프 시스템 및 장비의 효율적이고 안전한 운영을 보장하기 위해 신뢰할 수있는 간격 및 정렬을 제공합니다.
종류:
반지 간격기: 특정 간격을 유지하기 위해 플랜지 사이에 맞는 원형 간격 장치.
페들 스페이저: 펠처럼 모양을 하고, 이러한 간격기는 간격을 유지하기 위해 더 실질적 또는 특정 모양이 필요한 응용 프로그램에서 사용됩니다.
이점:
부식 저항성: 스테인레스 스틸 구조는 혹독한 환경에서도 오래 지속되는 성능을 보장합니다.
내구성: 높은 강도 와 마모 저항성 은 이 사이저 를 장기간 사용 할 수 있도록 신뢰성 있게 한다.
정확성: 파이프 시스템 및 장비의 적절한 기능에 필수적인 정확한 간격 및 정렬을 보장합니다.
다양성: 다양한 용도와 구성을 사용하여 다양한 응용 프로그램 및 요구 사항에 맞게 제공됩니다.
설치 가 쉽다: 설치와 제거가 용이하고 유지보수 및 수리를 용이하게 설계되었습니다.

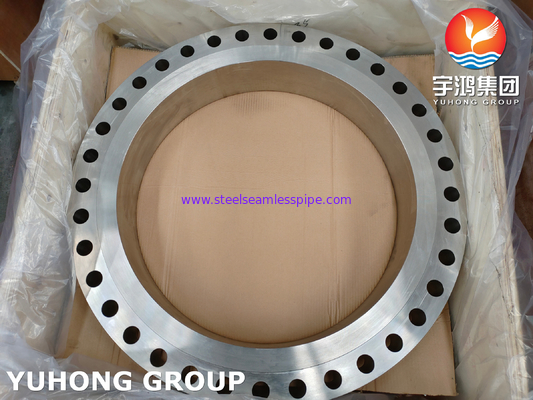

ASME SA182 F317L 스테인리스 스틸 플랜지
| 표준 | WERKSTOFF NR | UNS | JIS | EN |
| SS 317 | 1.4449 | S31700 | SUS 317 | ∙ |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ASME SA182 F317L 스테인리스 스틸 플랜지의 화학적 성분
| 등급 | C | 원 | 네 | P | S | Cr | 모 | 니 | 페 |
| SS 317 | 0.08 최대 | 2.0 최대 | 1.0 최대 | 00.045 최대 | 0.030 최대 | 18.00 2000 | 30.00 ∙ 4.00 | 11.00 1500 | 570.845분 |
| SS 317L | 0.035 최대 | 2.0 최대 | 1.0 최대 | 00.045 최대 | 0.030 최대 | 18.00 2000 | 30.00 ∙ 4.00 | 11.00 1500 | 570.89분 |
기계적 강도ASME SA182 F317L 스테인리스 스틸 플랜지
| 밀도 | 녹는점 | 팽창 강도 | 매출 강도 (0.2% 오프셋) | 길쭉함 |
| 7.9g/cm3 | 1400 °C (2550 °F) | 피시 75000, MPa 515 | 피시 30000, MPa 205 | 35 % |
| 7.9g/cm3 | 1400 °C (2550 °F) | 피시 75000, MPa 515 | 피시 30000, MPa 205 | 35 % |
ASME SA182 F317L 스테인리스 스틸 플랜지
| 표준 | 클래스 | 직경 | 볼트 원 직경 | 볼트 수 | 볼트 크기 | 볼트 홀의 지름 |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 플랜지 | 표 C | 95 | 67 | 4 | 13 | 14 |
| 표 D | 95 | 67 | 4 | 13 | 14 | |
| 표 E | 95 | 67 | 4 | 13 | 14 | |
| 표 F | 95 | 67 | 4 | 13 | 14 | |
| 표 H | 114 | 83 | 4 | 16 | 17 | |
| 표 J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B165 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) 플랜지 | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
플랜지 등급
스테인리스 스틸 플랜지: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L 등
듀플렉스 스틸 플랜지: UNS S31803, 2205, S31254 (254SMO)
슈퍼 듀플렉스 스틸 플랜지: UNS S32750, UNS S32760, UNS S32304, S31500
탄소강 플랜지: ASTM A105, A105N 등
합금강 플랜지: F1, F11, F22, F5, F9, F91 등
아래와 같이 니켈 합금 플랜지
모넬 400 & K500,
인코넬 600, 601, 617, 625, 690, 718, X-750.
인콜로이 800, 800H, 800HT, 825, 925.
해스텔로이 C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
적용
파이프 시스템: 파이프 라인에서 사용되는데, 플랜지 사이의 올바른 거리를 유지하여 적절한 정렬을 보장하고 파이프에 대한 스트레스를 방지합니다.
압력 용기: 압력 용기에 사용되어 일관성있는 간격과 정렬을 보장합니다. 이는 구조적 무결성을 유지하는 데 중요합니다.
열 교환기: 열 교환기에 사용되어 구성 요소 사이의 필요한 간격을 유지하여 효율적인 열 전달을 촉진합니다.
산업용 장비: 다양한 산업 기계에서 발견됩니다. 정확한 간격과 정렬은 최적의 성능에 중요합니다.
