| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

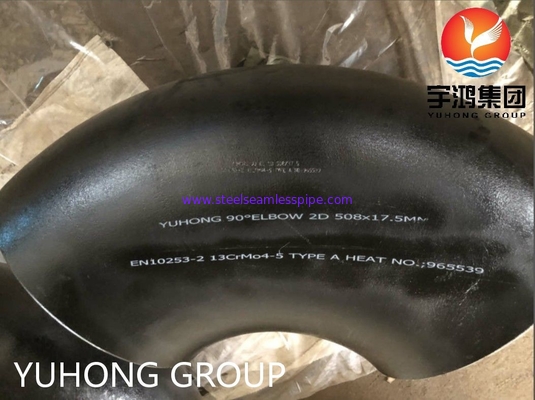

| 모델 번호: | EN10253-2 13CrMo4-5 Type-A |
| 최소 주문 수량: | 100KGS |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스 / 철 케이스 / 플라스틱 캡이있는 번들 |
| 배달 시간: | 20-80일 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 달 당 1500 톤 |
| 소재: | 강철 | Shape: | Elbow, Tee, Reducer, Cap, etc. |
|---|---|---|---|
| 연결: | 용접된, 나선부, 소켓, 기타 등등. | Technics: | Forged, Casting, Pushing, Butt weld, Welding |
| Size: | Customized | 표준: | ANSI, DIN, JIS, Etc. |
| Product name: | Black Painting Fittings, Press Fitting, Vaccum Pipe, Butt Welding Pipe Fitting, Stainless Steel Pipe Fittings | Application: | Pipeline, Oil and Gas, etc. |
| Thickness: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | Certificate: | ISO, CE, API, etc. |
| MOQ: | 1 Piece | OEM: | Accept |
| Package: | Carton, Wooden Case, etc. | Payment Term: | T/T, L/C, etc. |
| 압력: | 높은, 중간, 낮은 | Surface Treatment: | Galvanized, Black, etc. |
| 온도: | 높은, 중간, 낮은 | ||
| 강조하다: | en10253-2 탄소강 팔꿈치,맞대기 탄소강 팔꿈치,en10253-2 cs 팔꿈치 |
||
1 적용 범위
1.1 이 EN 10253의 이 부분은 매듭 및 용접된 부트 용접 된 결합 (수지, 동심 및 특심 환기,같은 지름과 감소기) 오스테니틱 및 오스테니틱-페리틱 (두중성) 스테인리스기술 배달 요구 사항, 특별한 검사 요구 사항이 없습니다.
스펙트럼
| 사양 | EN 10253/1 |
| EN 10253/2 타입 A ◎ 저하 부하 인수 | |
| EN 10253/2 B형 ∙ 풀 로드 요인 | |
| 시험 증명서 | EN10204에 따른 제조업체의 시험 인증서 3.1, 3.2 / DNV, LLOYDS, SGS, TUV, ABS ETC와 같은 제3자 검사 기관 / NABL 승인 된 실험실의 실험실 시험 인증서. |
| 배달 조건 | 표준화 및 온화 - BR / N / Q / T, 가공, 롤링, 열 기계적 롤링 / 형성, 표준화 롤링 |
| 차원 표준 | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
| 생성 프로세스 | 롤링, 조형, 가공 |
| 종류 | EN 10253 팔꿈치 |
| 2d 외부 지름 & 벽 두께 크기 | 1/2" NB ~ 60" NB (명용 구멍 크기) |
| 벽 두께: 1mm에서 100mm까지 | |
| 포장 | 플라스틱 끝 모자 / 팩 / 목재 상자 / 느슨한 / 플라스틱 천 팩 / 목재 팔레트 / 베블 보호기 |
1.2 사용 제한
허용 된 압력과 온도는 기존 기술과 규정, 코드 및 표준에서 ety 요인의 적용에 따라 고객의 책임입니다.일반적으로, 합동 계수는 둘레가 아닌 하나 이상의 부근 용접을 포함하는 부품의 두께를 계산하는 데 사용됩니다.
무작위 비파괴 테스트 장비: 0.85;
시각 검사를 제외한 비파괴 검사를 수행하지 않는 장비의 경우: 0.7.
1.3 이 부분 EN 10253에서 달리 명시되지 않는 한, EN 10021의 일반 기술 전달 요구 사항이 적용됩니다.
EN 10253-2 파이프 피팅은 모델, 표시, 철강 등급, 패키지, 크기 등과 같은 특정 기술적 공급 요구 사항이 있습니다.그것은 고객이 사양을 통해 세부 사항을 이해하는 것이 쉽습니다.굽기 EN 10253-2-2-A 타입 팔꿈치 A 타입 팔꿈치와 비슷하지만 팔꿈치가 길어져서 벽에 갑자기 가해지는 압력을 제거합니다.DIN EN 10253 2 B 타입 팔꿈치는 매우 짧고 돌 때 많은 압력에 견딜 수 있습니다하지만, 우리의 BS EN 10253-2 타입 B 팔꿈치와 기타 액세서리는 우수한 품질로 구성되어 있으며, 우리의 고객이 최고의 제품을 얻을 수 있도록 신중하게 테스트되었습니다.
크기 차트 EN 10253-2 타입 A 팔꿈치
| EN 10253-1, Bauart 3, 90° | ||||
| DN | D | T | F | B |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
EN 10253-2 Elbow의 적용
