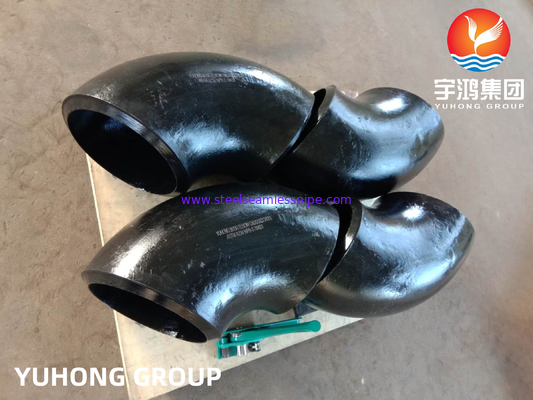

ASTM A234 WPB 탄소 강철 팔꿈치, 긴 반지름 (LR), 부트 웰드 파이프 무선 부착 B16.9

ASTM A234 WPB 탄소 강철 팔꿈치, 긴 반지름 (LR), 부트 웰드 파이프 무선 부착 B16.9

요약

ASTM A234 WPB 팔꿈치 (Elbow) 는 파이프 피팅의 가장 많이 사용되는 형태 중 하나입니다. 팔꿈치는 팔꿈치 모양의 커넥터이며 유체 흐름에서 방향 변환을 허용합니다.A234 WPB 엘코브는 부트 용접 형태로 생산되고 공급됩니다.. SA234 WPB 팔꿈치 보통 세 각 중 어느 하나에 있습니다; 22.5, 45 또는 90도. A234 WPB SCH 80 Elbow는 스케줄 80에 부합하는 표준화이다. ASTM A234 WPB Elbow는 또한 스레드 또는 가공 될 수 있으며 때로는 소켓도됩니다.

SA234 WPB 엘보우는 탄소강 또는 합금강으로 이루어져 있습니다. 응용 프로그램의 필요에 따라 A234 Wpb 엘보우 크기는 다양합니다. 그들은 모든 명목 크기의 파이프에 적용 될 수 있습니다.A234 Wpb 팔꿈치 무게는 주로 재료에 달려 있습니다.큐브 90 A234 WPB는 방향 변화의 정도를 90도로 나타냅니다.

ASTM A234 적용 범위:

• 이 규격은 ASME B16의 최신 개정으로 적용되는 무縫 및 용접 구조의 가공 탄소 강철 및 합금 강철 피팅을 포함한다.9, B16.11, MSS-SP-79, MSS-SP-83 및 MSS-SP-95. 이 피팅은 중대 및 높은 온도에서 서비스를 위해 압력 파이프 및 압력 용기 제조에 사용됩니다.이 ASME 및 MSS 표준과는 다른 장치는 사양 A 960/A 960M의 추가 요구 사항 S58에 따라 장착되어야 합니다..
• 선택적 인 추가 요구 사항은 더 많은 검사 정도가 요구되는 장착 장치에 대해 제공됩니다.이 추가 요구 사항 중 하나 이상의 것이 주문에 명시될 수 있습니다..
• 이 사양은 주사 용접접속 핑싱 또는 주사 용접제품에서 가공된 핑싱을 적용하지 않습니다. 주사 철 핑싱은 사양 A 216/A 216M 및 A 217/A 217M에 규정됩니다.
• 이 사양은 인치 파운드 단위와 SI 단위 모두에서 표현됩니다. 그러나 주문에 적용 가능한 ′′M′′ 사양 명칭 (SI 단위) 이 지정되지 않는 한,재료는 인치 파운드 단위로 제공되어야 합니다..
• 인치 파운드 단위 또는 SI 단위로 표시된 값은 개별적으로 표준으로 간주되어야 합니다. 텍스트 내에서 SI 단위는 괄호로 표시됩니다.각 시스템에서 표시된 값은 정확히 동등하지 않습니다.따라서 각 시스템은 다른 시스템에서 독립적으로 사용되어야합니다. 두 시스템의 값을 결합하면 사양에 부합하지 않을 수 있습니다.

A234 WPB 팔꿈치의 종류:

• 각별로:

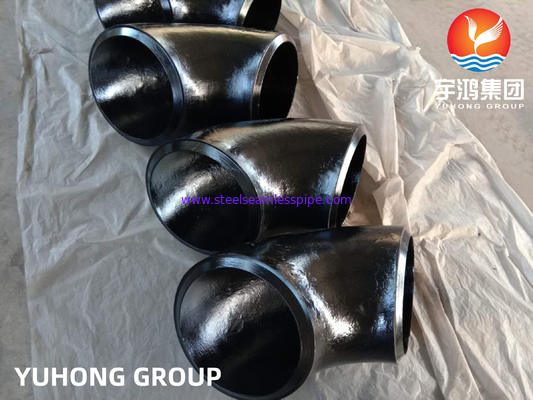

  1. 45° 팔꿈치 파이프 방향을 45°로 변경

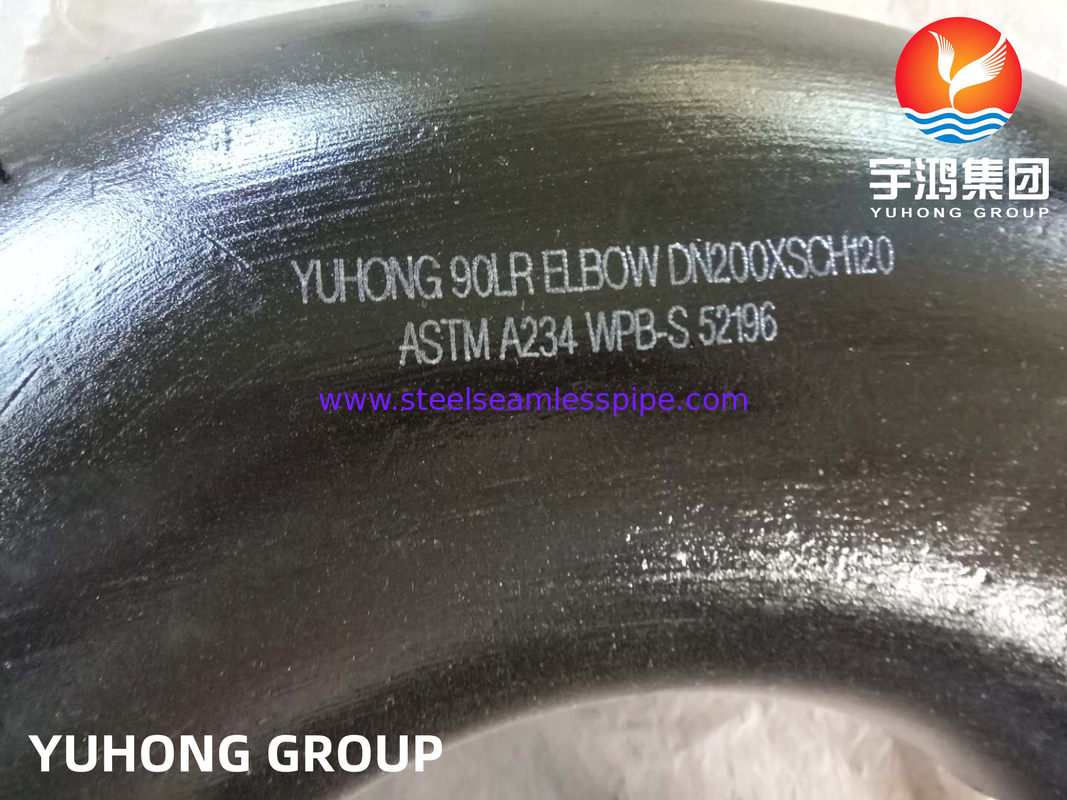

  2. 90° 팔꿈치 가장 흔한 것; 90°로 방향 변경

  3. 180° 회전 팔꿈치 ∙ 파이프 라인에서 U 회전

• 반지름:

  1. 짧은 반지름 (SR) 중심에서 끝까지의 거리는 = 1 x NPS (상정 파이프 크기)

  2. 긴 반지름 (LR) (중심에서 끝까지의 거리) = 1.5 x NPS

ASTM A234 탄소강 팔꿈치의 화학적 성분:

ASTM A234 탄소강 팔꿈치의 기계적 성질:

A234 WPB 팔꿈치의 응용:

• 1석유 및 가스 파이프 라인
• 2석유화학 및 화학 공장
• 3전력 발전소
• 4물 처리 및 유통
• 5HVAC 및 화재 보호 시스템
• 6산업 공정 파이프
