| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASTM B366 모넬 400 90도 엘보 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스/팔레트 |
| 배달 시간: | 수량에 따라 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 500톤 |
| 표준: | ASTM B366/ASME SB366 | 소재: | 모넬 400/UNS N04400/DIN2.4360 |
|---|---|---|---|
| 종류: | 니켈 합금 맞댄 용접 팔꿈치 | 반지름: | 긴 반경 / 짧은 반경 |
| 급: | 45/90/180 | 크기: | 1/2 -48 (DN15-DN1200) 또는 사용자 지정 크기 |
| 두께: | SCH10S-XXS | 표면: | 샌드 브라스팅 |
| 강조하다: | astm b366 90도 lr 팔꿈치,monel 400 90도 lr 팔꿈치,원활한 팔꿈치 90 lr |
||
개요:

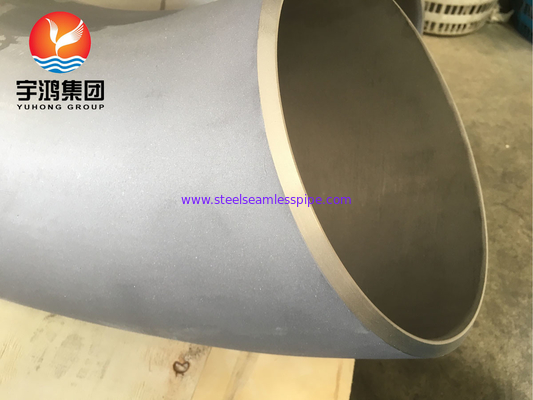

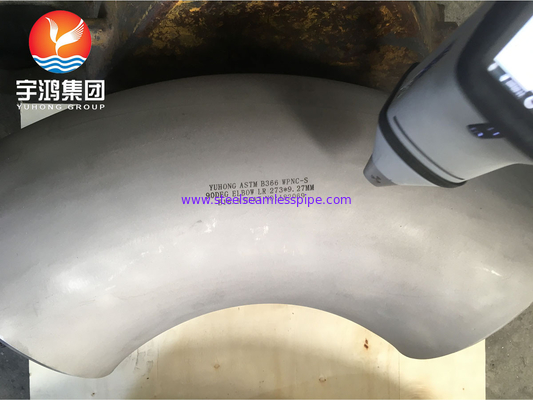

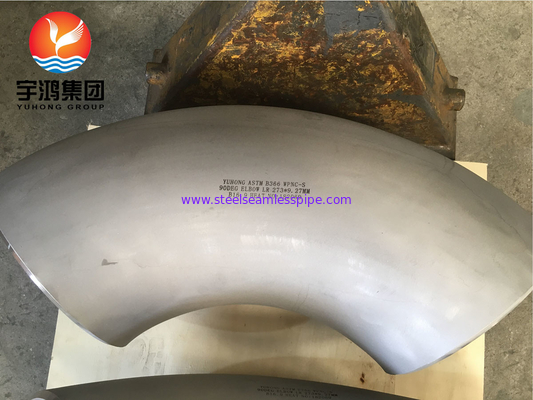

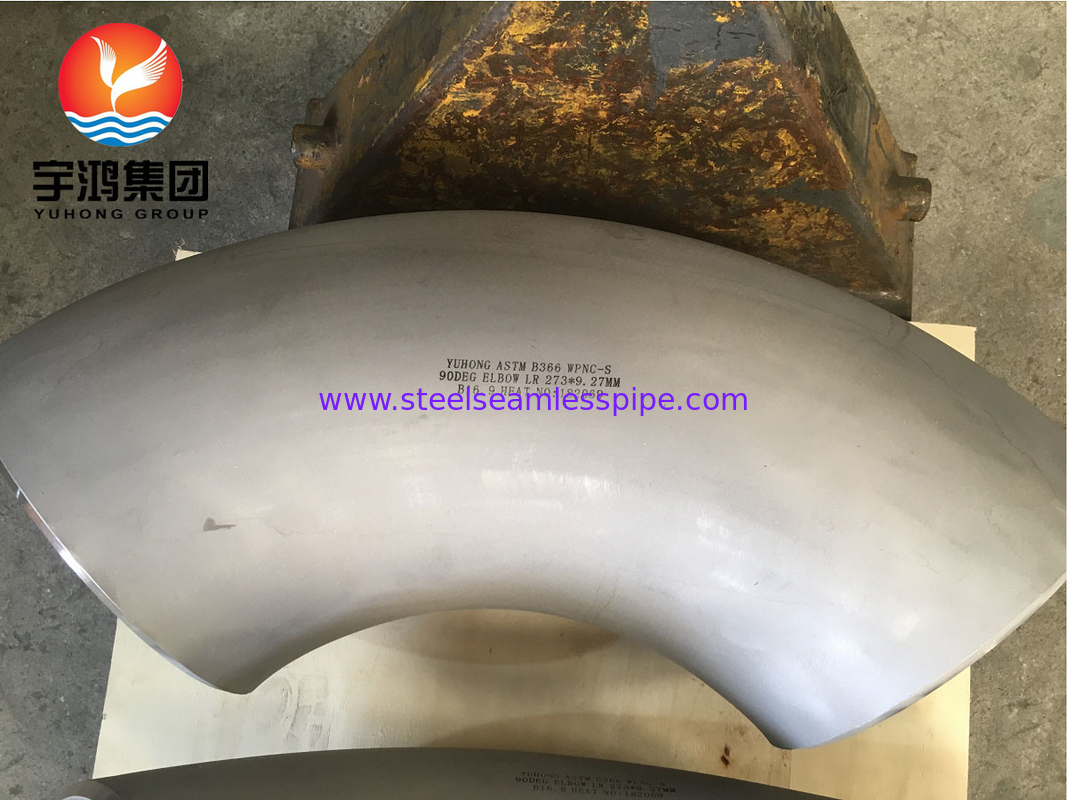

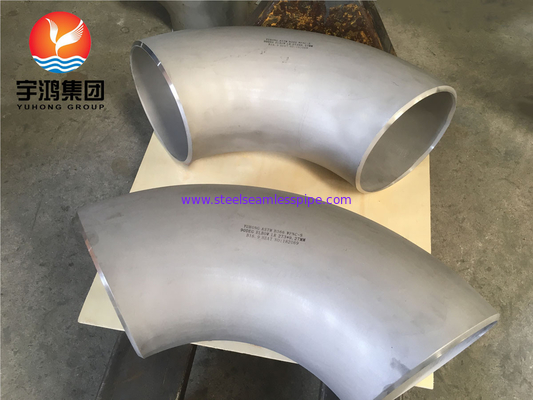

모넬 400 부트웨일드 팔꿈치는 파이프 시스템에서 중요한 구성 요소입니다. 특히 부식 및 고온에 대한 저항을 요구하는 환경에서요.주로 니켈 (67%) 및 구리 (30%) 로 구성되어 있습니다., 는 그 의 인상적 인 기계적 특성 및 산과 소금 물 을 포함하여 다양한 부식 매체 에 대한 저항성 으로 알려져 있습니다.
이 팔꿈치들은 다양한 크기와 각도로 제공되며, 가장 일반적으로 45° 및 90° 곡선으로 제공되며, 흐름 일관성을 손상시키지 않고 파이프의 방향으로 효과적인 변화를 가능하게합니다.제조 공정은 일반적으로 뜨겁거나 차가운 작업 기술을 포함합니다., 내구성 및 신뢰성을 보장합니다.
모넬 400의 우수한 용접성은 파이프 간의 원활한 연결을 허용하여 누출의 위험을 최소화하고 추가 용비의 필요성을 줄입니다.이 특성은 해양 분야에서 응용에 매우 중요합니다., 화학 가공, 석유 및 가스 산업, 전통적인 재료가 실패 할 때.
표준의 측면에서, Monel 400 buttweld 팔꿈치 일반적으로 ASTM B165 및 B366에 의해 설정된 사양을 충족, 생산에서 균일성과 품질을 보장합니다.이 재료는 또한 스트레스 진열 균열에 대한 저항과 고온에서 잘 수행 할 수있는 능력으로 알려져 있습니다., 감소 및 산화 환경 모두에서 효과적으로 작동합니다.
스펙트럼
| 표준 | ASTM B366 & 그 동등한 ASME, DIN & EN 표준 |
| 등급 | 모넬 400; UNS N04400; DIN2.4360 |
| 크기 | 1/2'-48' 또는 사용자 정의 크기 |
| 벽 두께 | SCH10S에서 SCH.XXS |
| 반지름 | SR/LR |
| 끝 | 굽은 끝 |
| 표면 | 모래 분출 |
| 포장 | 접착판 케이스/팔렛 |
화학적 성분:
| UNS | 니 | 큐 | 페 | 원 | C | 네 | S |
| N04400 | 630.0분 | 280.0-34.0 | 2.5 최대 | 2.0 최대 | 0.3 최대 | 0.5 최대 | 0.024 최대 |
기계적 성질:
| UNS | 상태 와 크기 |
팽창 강도 분, ksi ((Mpa) |
생산력 분, ksi ((Mpa) |
2인치 안에 연장 또는 50mm, min (%) |
| N04400 |
앙일러: 5 in. (127mm) 외부 지름 및 아래 |
70 ((480) | 28 ((195) | 35 |
|
앙일러: 5인치 (127mm) 이상 외부 지름 |
70 ((480) | 25(170) | 35 | |
|
스트레스 해소: 모든 크기 |
85 ((585) | 55(380) | 15 |
차원:
 |
|||||
| 명목 크기 |
베벨의 바깥 지름 (mm) |
중앙 에서 끝 까지 (mm) |
|||
| 90° 팔꿈치 | 45° 팔꿈치 | ||||
| DN | NPS | 과다 복용 | A | B | |
| LR | SR | LR | |||
| 15 | 1/2 | 21.3 | 38 | ... | 16 |
| 20 | 3/4 | 26.7 | 38 | ... | 19 |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| 참고: 1) 이 외에도 GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 등도 적용됩니다. 2) NPS 48 이상인 팔꿈치는 구매자와 제조업체가 합의한 크기에 따라 만들어져야 합니다. |
|||||
