| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASTM B366 WP904L 엘보 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스/팔레트 |
| 배달 시간: | 양에 따르면 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 달 당 500톤 |
| 표준: | ASTM B366/ASMT SB366 | 소재: | WP904L;N08904 |
|---|---|---|---|
| 종류: | 스테인레스 강 맞대기 용접 팔꿈치 | 급: | 45/90/180 |
| 반지름: | 긴 반경 / 짧은 반경 | 크기: | 1/2 -48 (DN15-DN1200) 또는 사용자 지정 크기 |
| 두께: | SCH10S-XXS | 표면: | 샌드 브라스팅 |
| 강조하다: | 개머리판쇠 용접 이음쇠,위조된 강철 이음쇠 |
||
개요:
WP904L 팔꿈치는 석유와 가스, 석유화학 및 수처리 등의 산업에서 주로 사용되는 다양한 파이프 시스템에서 중요한 구성 요소입니다.높은 부식 저항성으로 알려져 있습니다.특히 산성 환경에서는 탄소 함량이 낮고 니켈, 크롬, 몰리브덴 등의 요소가 포함되어 있기 때문입니다.
튼튼한 디자인으로, WP904L 팔꿈치는 뛰어난 기계적 특성을 제공하여 높은 온도와 압력에 견딜 수 있습니다.이것은 내구성 및 신뢰성을 요구하는 응용 프로그램에 이상적입니다팔꿈치는 일반적으로 다양한 크기와 차원에서 다양한 파이프 구성에 맞게 제공되며 그 모양은 파이프 라인 내에서 부드러운 방향 변경을 허용합니다.압력 하락과 격변을 최소화.
설치는 일반적으로 간단하며 팔꿈치는 다른 구성 요소에 용접되거나 플랜지 할 수 있습니다.이 시스템은 다른 재료와 호환성을 보장하는 것이 중요합니다정기적 인 검사 및 유지 보수 는 WP904L 팔꿈치를 통합 한 파이프 시스템의 수명을 연장 할 수 있습니다.
전체적으로 WP904L 팔꿈치는 다재다능성, 강도 및 부식 저항성을 결합하여 많은 도전적인 환경에서 선호되는 선택이됩니다.
스펙트럼
| 표준 | ASTM B366 & 그 동등한 ASME, DIN & EN 표준 |
| 등급 | WP904L |
| 크기 | 1/2'-48' 또는 사용자 정의 크기 |
| 벽 두께 | SCH10S에서 SCH.XXS |
| 반지름 | SR LR |
| 끝 | 굽은 끝 |
| 표면 | 모래 분출 |

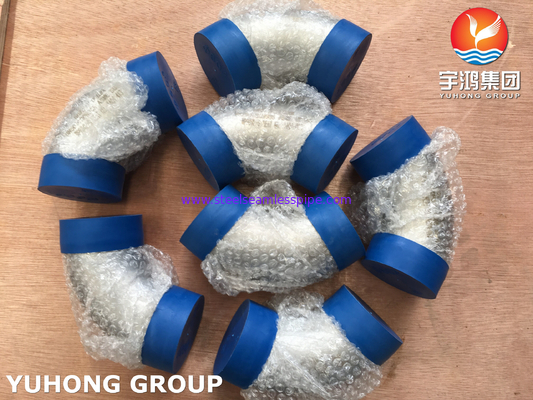

| 포장 | 접착판 케이스/팔렛 |
화학적 성분:
| 등급 | UNS | C | 원 | P | S | 네 | 니 | Cr | 모 | 큐 | 페 |
| WP904L | N08904 | 00.02 최대 | 2.0 최대 | 00.045 최대 | 0.035 최대 | 1.00 최대 | 23.0-28.0 | 19.0-23.0 | 40.0-5.0 | 10.0-20 | 재고 |
기계적 성질:
| 등급 | UNS | 온도 |
팽창 강도 분, ksi (MPa) |
생산력 분, ksi (MPa) |
2인치 안에 연장 또는 50mm, min (%) |
| WP904L | N08904 | 용액 가열 | 71 ((490) | 31 ((220) | 35 |
차원:
 |
|||||
| 명목 크기 |
베벨의 바깥 지름 (mm) |
중앙 에서 끝 까지 (mm) |
|||
| 90° 팔꿈치 | 45° 팔꿈치 | ||||
| DN | NPS | 과다 복용 | A | B | |
| LR | SR | LR | |||
| 15 | 1/2 | 21.3 | 38 | ... | 16 |
| 20 | 3/4 | 26.7 | 38 | ... | 19 |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| 참고: 1) 이 외에도 GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 등도 적용됩니다. 2) NPS 48 이상인 팔꿈치는 구매자와 제조업체가 합의한 크기에 따라 만들어져야 합니다. |
|||||
