| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 합판 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 낮은 핀 튜브 | 재료: | ASME SB111 C68700 |
|---|---|---|---|
| 패키지: | 합판 케이스 | ||
| 강조하다: | 低フィン付きコンデンサーチューブ ASME SB111,C68700 低フィン付きコンデンサーチューブ,ステンレス鋼シームレスコンデンサーチューブ |
||
콘덴서용 로우핀 튜브, 다음에서 제조됨ASME SB111 C68700 / UNS C68700 알루미늄 황동, 콤팩트한 튜브 형상을 유지하면서 응축기 튜브의 외부 열 전달 영역을 늘리도록 설계되었습니다.
C68700, 일반적으로 식별됨알루미늄 황동 B / 비소 알루미늄 황동는 알루미늄과 통제된 비소 첨가물을 함유한 구리-아연 합금입니다. ASME SB111 / ASTM B111은 이음매 없는 응축기, 증발기 및 열교환기 튜브 응용 분야에 대해 C68700을 인정합니다.
로우 핀 형상은 튜브 표면 주위에 일련의 일체형 외부 핀을 생성합니다. 동일한 공칭 직경의 일반 튜브와 비교하여 외부 표면적이 증가하면 열 전달이 향상되고 주어진 교환기 엔벨로프 내에서 더 큰 열 전달 용량을 제공할 수 있습니다.
이 튜브는 특히 적합합니다.표면 응축기, 해수 및 냉각수 열 교환기, 해양 응축기, 담수화 장비 및 산업용 냉각 시스템적절한 물 서비스 조건에서 열 전도성, 기계적 강도 및 침식에 대한 저항성을 조합하여 알루미늄 황동이 선택되었습니다.
C68700 로우 핀 튜브는 다음과 같은 용도로 사용할 수 있습니다.표면 콘덴서 시스템증기가 열 전달 표면의 한쪽에 응축되고 냉각수가 튜브를 통해 흐르는 곳입니다.
ASTM B111은 표면 응축기, 증발기 및 열 교환기에 적용되는 구리 합금 중에서 C68700을 구체적으로 식별합니다.
튜브는 다음과 같은 응축기 및 보조 냉각 장비용으로 고려할 수 있습니다.
C68700은 냉각수와 관련된 응축기 및 열교환기 튜브 서비스와 널리 연관되어 있습니다. 알루미늄-황동 구성은 작동 화학물질과 물 속도가 적절하게 제어되는 경우 해양 및 해수 관련 장비와 특히 관련이 있습니다.
일반적인 장비에는 다음이 포함됩니다.
C68700 로우 핀 튜브는 특정 수질 화학 및 설계 조건에 따라 담수화 및 해수 처리 시스템에 사용되는 열 전달 장비에 공급될 수 있습니다.
잠재적인 응용 분야는 다음과 같습니다.
정확한 치수는 콘덴서 설계, 열 계산, 튜브 시트 구성 및 해당 프로젝트 사양에 따라 선택해야 합니다.
일반적인 제조 범위에는 다음이 포함될 수 있습니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 기본 튜브의 외부 직경 | 12.7~38.1mm |
| 기본 튜브 벽 두께 | 0.8~3.0mm |
| 전체 핀 높이 | 0.5~2.5mm |
| 핀 피치 | 1.5~5.0mm |
| 튜브 길이 | 최대 약 18,000mm |
| 핀 유형 | 일체형 로우 핀 |
| 튜브 형태 | 원활한 |
| 성질 | 어닐링 / 라이트 드로잉 / 하드 드로잉 또는 프로젝트 지정 |
ASTM B111/B111M-24는 최대 이음매 없는 응축기 튜브를 다루고 있습니다.3 1/8인치(80mm) 직경, 실제 로우핀 튜브 치수는 일반적으로 교환기 설계 및 구매자 사양에 따라 결정됩니다.
중요한:위의 치수 값은 보편적인 ASME SB111 치수 요구 사항이 아닌 일반적인 제조 범위입니다. 최종 치수, 공차, 핀 형상, 템퍼 및 검사 요구 사항은 구매 사양 및 해당 표준 버전을 기준으로 확인되어야 합니다.
일반적인 화학 성분 요구 사항UNS C68700 알루미늄 황동포함하다:
| 요소 | 일반/표준 한계, % |
|---|---|
| 구리(Cu) | 76.0–79.0 |
| 알루미늄(Al) | 1.8–2.5 |
| 철(Fe) | 사양에 따라 제어됨 |
| 아연(Zn) | 나머지 |
| 비소(As) | 0.02~0.06 |
| 납(Pb) | 사양에 따라 제어됨 |
C68700은 구리 개발 협회의 UNS 데이터베이스에 의해 다음과 같이 분류됩니다.알루미늄 황동, 비소, 구리는 약 76~79%, 알루미늄은 1.8~2.5%, 비소는 0.02~0.06%, 아연이 나머지를 구성합니다.
계약 공급의 경우,해당 ASME/ASTM 에디션 및 구매 사양이 우선 적용됩니다.일반화된 구성표에 비해
기계적 성질은 튜브의 성질과 적용 가능한 치수 범위에 따라 달라집니다. ASME SB111/ASTM B111은 모든 C68700 튜브를 하나의 보편적인 기계적 특성 값을 갖는 것으로 처리하는 대신 지정된 성질에 따른 요구 사항을 제공합니다. ASTM B111은 다음과 같은 조건을 인식합니다.어닐링, 라이트 드로잉, 하드 드로잉 및 하드 드로잉/엔드 어닐링.
C68700 콘덴서 튜브에 대해 평가된 일반적인 특성은 다음과 같습니다.
상업용 제품 페이지의 경우 보증값을 명시하는 것이 바람직합니다.주문된 성질 및 현재 ASME SB111 사양, 모든 성질에 잘못 적용될 수 있는 하나의 기계적 특성 표를 제시하는 대신.
당사의 로우 핀 C68700 콘덴서 튜브는 다음과 같은 제어된 순서를 통해 제조될 수 있습니다.
ASTM B111은 주조, 압출, 인발, 어닐링, 교정, 트리밍 및 지정된 조건에서 이음매 없는 튜브를 생산할 수 있는 기타 공정을 포함한 제조 경로를 설명합니다.
응축기 및 열교환기 서비스의 적합성을 확인하기 위한 검사에는 다음이 포함될 수 있습니다.
C68700 합금 화학을 검증하기 위해 긍정적인 재료 식별 또는 실험실 화학 분석을 수행할 수 있습니다.
일반적인 치수 검사에는 다음이 포함됩니다.
기계적 성능을 검증하기 위해 적용 가능한 재료 사양과 주문한 성질에 따라 인장 시험을 수행합니다.
팽창 테스트는 허용할 수 없는 균열이나 파손 없이 제어된 확대를 견딜 수 있는 튜브의 능력을 평가합니다.
평탄화 테스트는 튜브 연성 및 재료 무결성을 평가합니다.
와전류 검사는 튜브 벽의 관련 불연속성을 탐지하기 위한 비파괴적 방법으로 사용될 수 있습니다.
구매 주문서 또는 해당 표준에 지정된 경우 수압 테스트를 수행할 수 있습니다.
프로젝트 사양에 따라 필요한 경우 공압 누출 테스트도 제공될 수 있습니다.
ASTM B111/B111M은 팽창, 평탄화 및 잔류 응력 테스트를 식별하고 테스트 요구 사항/옵션 중에서 와전류, 정수압 및 공압 검사도 제공합니다.
튜브 표면은 다음 사항을 검사합니다.
로우 핀 구성의 주요 목적은 비례적으로 더 큰 베이스 튜브 직경을 요구하지 않고 외부 열 전달 영역을 늘리는 것입니다.
일반 콘덴서 튜브와 비교하여 핀이 낮은 튜브는 다음을 제공할 수 있습니다.
실제 열 이점은 핀 형상, 유체 특성, 속도, 오염, 온도 차이, 압력 강하 및 전체 열교환기 설계에 따라 달라집니다.
C68700은 구리가 풍부한 매트릭스와 알루미늄 및 제어된 비소 첨가물을 결합합니다. 응축기 및 열교환기 배관에 널리 사용되므로 냉각수 서비스에 적합한 소재 옵션입니다.
콘덴서 애플리케이션의 주요 장점은 다음과 같습니다.
ASTM B111은 특히 C68700을 다음과 같이 식별합니다.알루미늄 황동 B이음매 없는 응축기 튜브용이며 현재 B111/B111M 범위에는 표면 응축기, 증발기 및 열교환기가 포함됩니다.
각 생산 배치에는 다음과 같은 적절한 품질 문서가 제공될 수 있습니다.

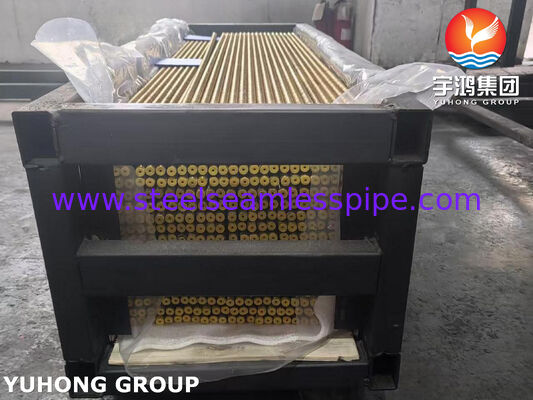

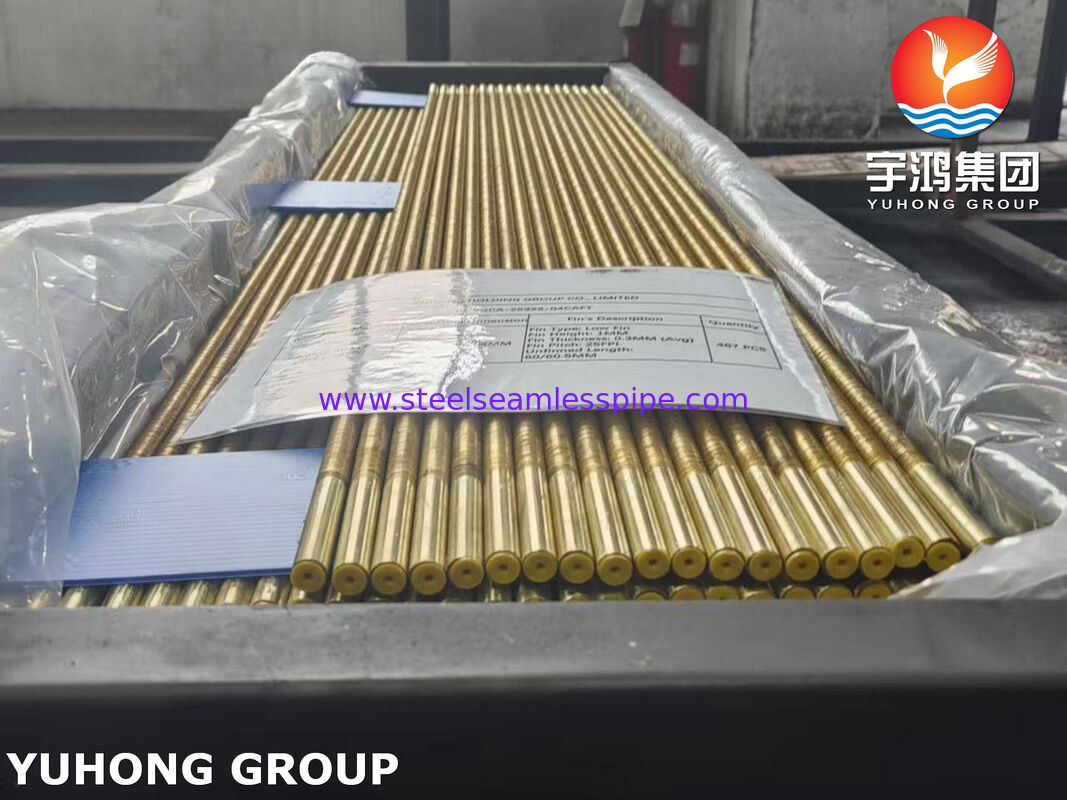

C68700 로우 핀 튜브는 튜브 길이 및 고객 요구 사항에 따라 적합한 수출 포장으로 공급될 수 있습니다.
일반적인 보호에는 다음이 포함될 수 있습니다.
각 번들에는 재료 등급, 크기, 길이, 열/로트 번호, 수량 및 추적성을 위한 적용 가능한 사양이 표시될 수 있습니다.
ASME SB111 C68700 콘덴서 및 열 교환기용 로우 핀 튜브
이 제품은 특히 다음과 같은 용도로 알루미늄-황동 로우 핀 튜브를 찾는 고객에게 적합합니다.
표면 콘덴서 | 발전소 콘덴서 | 해양 열교환기 | 해수냉각 | 담수화 장비 | 산업용 냉각 시스템
