| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SB163 N04400 니켈 합금 U 벤드 튜브 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 케이스 /Iron 케이스 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 800톤/월 |
| 강조하다: | ASME SB163 N04400 니켈 합금 U-벤드 튜브,콘덴서용 니켈 합금 U-벤드 튜브,열교환기에 사용되는 니켈 합금 파이프 |
||
|---|---|---|---|

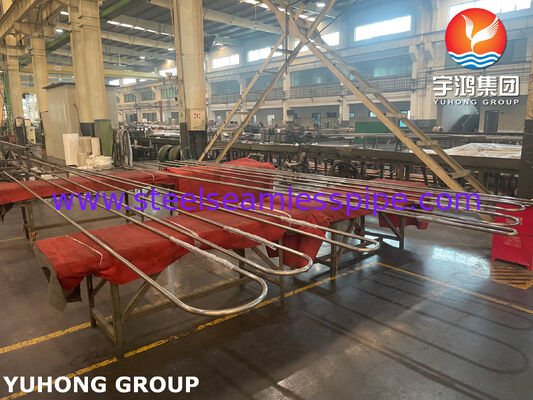

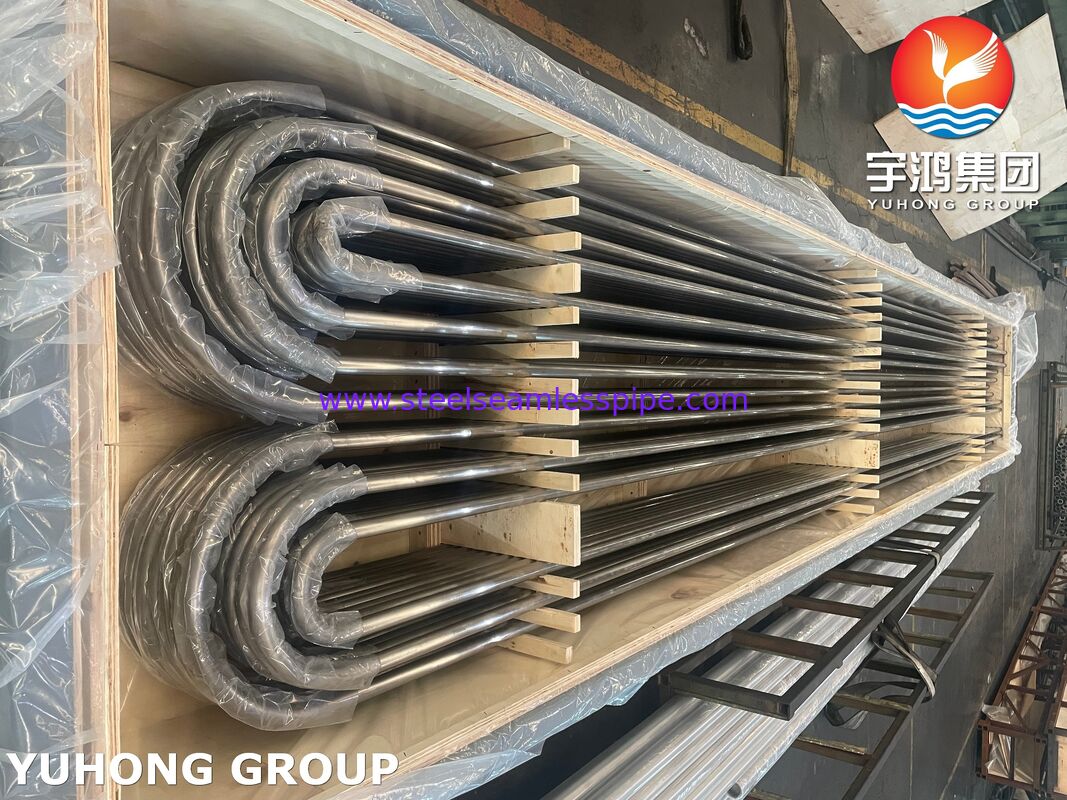

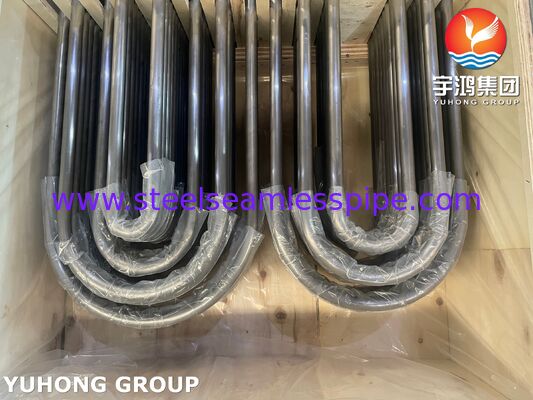

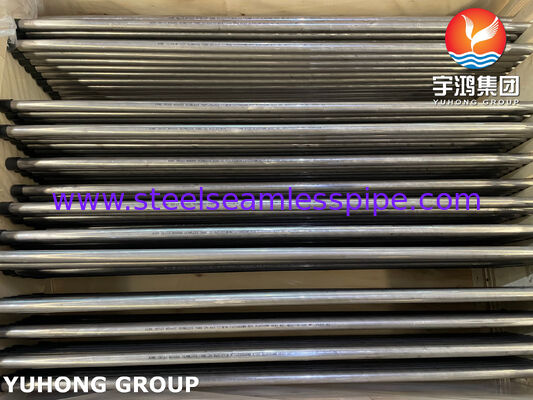

ASME SB163 N04400 니켈 합금 U-벤드 튜브 | 심리스 모넬 400 열교환기 및 콘덴서 튜브
Yuhong Group Co., Ltd.는 압력 용기, 공기 냉각기, 튜브 번들, U-벤드 튜브, 핀 튜브, 튜브 시트, 배플 및 헤드를 포함한 포괄적인 열교환기 부품을 공급합니다. 당사의 U-벤드 열교환기 튜브 전문성은 ASME SB-163 벤드 형상, 벽 두께 감소 계산 및 끝단 준비에 중점을 둡니다.
이 제품은 콘덴서 및 열교환기 서비스용으로 설계된 심리스 니켈-구리 UNS N04400 U-벤드 튜브입니다. ASME SB-163은 외경 3인치(76.2mm) 이하, 최소 벽 두께 0.148인치(3.76mm) 이하 또는 평균 벽 두께 0.165인치(4.19mm) 이하를 다룹니다. N04400은 어닐링 또는 응력 제거 상태로 공급되며, 사양에 따라 어닐링된 끝단도 제공됩니다. 소구경 경벽 컨버터 크기는 지정된 경우 ASME SB-163 부록 X2에 포함됩니다.
ASME SB-163 표 1
| 원소 | N04400, % |
|---|---|
| 니켈 | 63.0 이상 |
| 구리 | 28.0-34.0 |
| 철 | 2.5 이하 |
| 망간 | 2.0 이하 |
| 탄소 | 0.3 이하 |
| 규소 | 0.5 이하 |
| 황 | 0.024 이하 |
ASME SB-163 표 3
| 조건 | 인장 강도, 최소 | 항복 강도 0.2% 오프셋, 최소 | 연신율, 최소 | 경도 |
|---|---|---|---|---|
| 어닐링 | 70 ksi (483 MPa) | 28 ksi (193 MPa) | 35% | -- |
| 응력 제거 | 85 ksi (586 MPa) | 55 ksi (379 MPa) | 15% | 어닐링된 끝단의 경우 B75 이하 |
N04400은 어닐링 또는 응력 제거 상태로 공급됩니다. 응력 제거 튜브에 어닐링된 끝단이 있는 경우, 어닐링 후 경도는 ASME SB-163 표 3 값을 초과해서는 안 됩니다. ASME SB-163 결정립 크기 요구 사항은 UNS N08120, UNS N08810 및 UNS N08811에 적용되며 N04400에는 적용되지 않습니다.
심리스 N04400 튜브는 냉간 가공 및 열처리됩니다. ASME SB-163은 다음을 요구합니다:
플레어 시험은 로트당 완성된 튜브 길이의 1%에 대해 한쪽 끝에서 수행됩니다(100개 미만 로트의 경우 최소 1개 튜브). 60° 확장 공구를 사용하여 지정된 외경을 30% 증가시키며, 플레어 처리된 시편은 벽을 통해 균열이 없어야 합니다.
각 튜브는 수압 또는 비파괴 전기 시험을 받습니다. 수압 시험의 경우, 외경 1/2인치(3.2mm) 이상 및 벽 두께 0.015인치(0.38mm) 이상의 튜브는 계산된 섬유 응력이 허용 S를 초과하지 않는 경우 1000 psi(6.9 MPa)로 시험됩니다. N04400의 경우, S는 어닐링 시 17,500 psi(120.6 MPa)이고 응력 제거 시 21,200 psi(146.2 MPa)입니다.
| 제어 | ASME SB-163 S1 요구 사항 |
|---|---|
| 벤드 외경 | 접선점 내부의 모든 단면에서 공칭 치수의 10% 이내 |
| 정점 벽 | TF = T(2R)/(2R + D) 이상 |
| 다리 간격 | 중심선 반경 R에 따른 허용 오차: 최대 18인치, 1/16인치; 18-30인치 초과, 3/32인치; 30-36인치 초과, 1/8인치 |
| 다리 길이 차이 | 최대 1/2인치(3.2mm) |
| 벤딩 후 수압 | 최소 5초 유지; 압력 계산을 위한 26,600 psi(183.3 MPa) 섬유 응력 |
ASME SB-163에 따른 주문 정보에는 합금, 상태, 마감, 치수, 제작 작업, 시험 요구 사항, 끝단, 보충 요구 사항 및 검사 사양이 포함됩니다.
맞춤형 U-벤드 옵션은 다음과 같습니다:
일치하는 튜브 시트, 배플, 헤드 및 핀 튜브를 사용할 수 있습니다. 일반적인 적용 분야에는 니켈-구리 내식성이 필요한 콘덴서, 열교환기, 공기 냉각기, 튜브 번들, 해양 또는 화학 냉각 용도가 포함됩니다. 심리스 구조는 종방향 용접 이음매를 피하며, U-벤드 설계는 현장 용접을 줄이고 열 팽창을 수용합니다.
평균 벽 두께와 최소 벽 두께의 차이는 무엇인가요? ASME SB-163은 둘 다 다룹니다. U-벤드 정점 벽 두께 계산에서 T는 지정된 최소 벽 두께 또는 허용 가능한 마이너스 벽 허용 오차를 뺀 지정된 평균 벽 두께입니다.
N04400에 결정립 크기가 요구되나요? 아니요. ASME SB-163 결정립 크기 요구 사항은 UNS N08120, UNS N08810 및 UNS N08811에 적용됩니다.
벤딩 후 수압 시험이 가능한가요? 예, 지정된 경우 가능합니다. 최소 유지 시간은 5초이며, 수압 시험 압력 계산에 필요한 섬유 응력은 26,600 psi(183.3 MPa)입니다.
