| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B564 UNS N04400/모넬 400 WNRTJ 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 합판 상자 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 니켈 합금 플랜지 | 기준: | ASTM B564, ASME SB564 |
|---|---|---|---|
| 차원: | ASME B16.5, ASME B16.47 시리즈 A & B | 재료: | UNS N04400, MONEL 400 |
| 크기: | 1/2 "~ 48" | 압력: | 클래스150/300/600/9001500/2500 |
| 유형: | WN / 용접 넥 플랜지 | 플랜지 얼굴: | 플레이트 페이스 (FF), 올린 얼굴 (RF), 링 타입 조인트 (RTJ) |
| 애플리케이션: | 석유 및 가스 산업, 화학 처리, 해양 공학 등 | ||
| 강조하다: | 모넬 400 웰드 넥 플랜지,ASTM B564 UNS N04400 플랜지,WNRTJ 플랜지 링 타입 관절 |
||

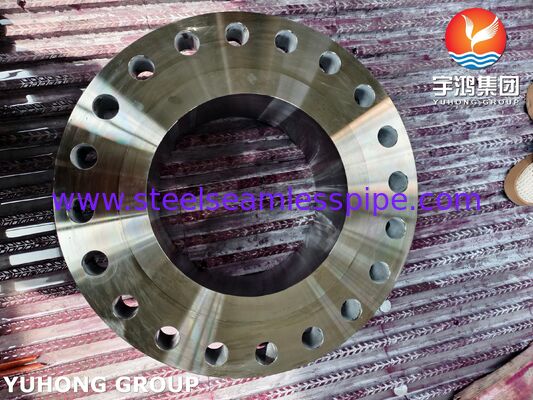

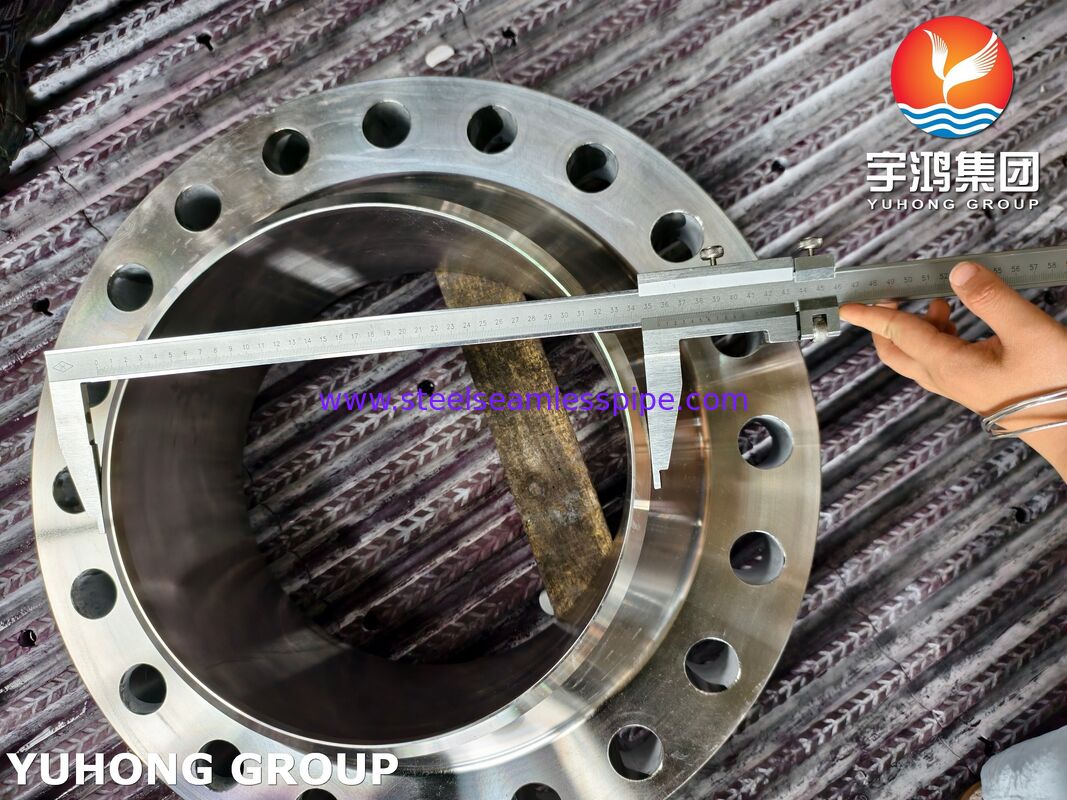

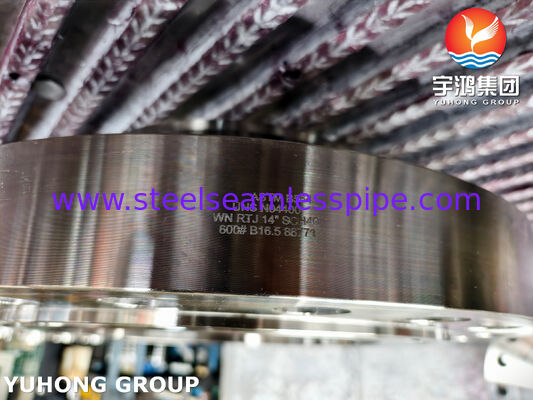

ASTM B 564 UNS N04400 니켈 합금 플랜지 모넬 400 용접 넥 플랜지
ASTM B564 UNS N04400 용접 넥 플랜지는 모넬 400 / UNS N04400으로 제작된 단조 니켈-구리 합금 플랜지입니다. 링 타입 조인트(RTJ) 면을 가진 용접 넥(WN) 디자인으로, 종종 WNRTJ로 약칭됩니다. 플랜지는 파이프에 맞대기 용접되며, RTJ 면은 금속 링 개스킷을 사용하여 고압 및 고온 서비스에서 높은 무결성 밀봉을 제공합니다. 해양, 화학, 석유화학, 석유 및 가스, 발전 산업에서 널리 사용됩니다.ASTM B564 UNS N04400 용접 넥 플랜지 모넬 400 WNRTJ 플랜지 니켈 합금 플랜지의 동등 재질
표준
| UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST | 모넬 400 |
| C | 2.4360 | NU-30M | NiCu30Fe | NW 4400 | NA 13 | -- 28-2,5-1,5 | 모넬 400 / UNS N04400 재질 선택 시기 |
탄소강, 스테인리스강(304/316) 또는 일부 듀플렉스 등급도 실패할 수 있는 공격적인 환경에서 우수한 내식성과 좋은 강도를 가진 니켈-구리 합금이 필요할 때 모넬 400을 선택하십시오.
FF/RF 대신 RTJ (링 타입 조인트)를 선택하는 경우:
고압
일반적으로 클래스 900, 1500, 2500 및 종종 중요 클래스 600 서비스.
고온
부드러운 또는 나선형 개스킷이 크리프, 열화 또는 밀봉력 상실을 겪을 수 있는 곳. RTJ 금속 링 개스킷은 고온에서 더 안정적입니다.
위험하거나 독성이 있거나 가연성인 유체
수소, 산성 가스, 고압 증기, 탄화수소, 암모니아 및 누출이 허용되지 않는 기타 서비스.
높은 주기적 하중, 진동 또는 열 주기
밀폐된 금속 링 개스킷은 부드러운 개스킷보다 블로우아웃 및 크리프에 더 잘 견딥니다.
내화 요구 사항
금속 링 개스킷은 많은 부드러운 개스킷보다 화재 조건에서 더 잘 작동합니다.
해양, 해저, 유정구 및 API 6A 장비
RTJ는 많은 고압 석유 및 가스 응용 분야의 표준입니다.
고압에서의 공간 및 무게 절감
고 클래스의 경우 RTJ 플랜지는 RF 플랜지보다 더 컴팩트할 수 있습니다.
ASTM B564 UNS N04400 용접 넥 플랜지 모넬 400 WNRTJ 플랜지 니켈 합금 플랜지의 화학적 특성
모넬 400항복 강도 (0.2% 오프셋)
| C | Al | Mn | Si | Fe | Cu | S | Co | Cr | 63.0 이상 | 0.3 이하 |
| 0.50 이하 | 2.0 이하 | 0.5 이하 | 1.0 – 2.5 | 28.0 – 34.0 | 0.02 이하 | – | – | 밀도 | 밀도 |
녹는점항복 강도 (0.2% 오프셋)
| 인장 강도 | 신장률 | 8.8 g/cm3 | 1350 °C (2460 °F) | Psi - 35,000 , MPa - 240 |
| Psi - 80,000 , MPa - 550 | 40 % | ASTM B564 UNS N04400 니켈 합금 플랜지 | 사양 | ASTM/ ASME B564 / SB564 |
치수 표준
| ANSI /ASME B16.5, B16.47 시리즈 A / 시리즈 B |
사이즈 차트 |
|---|---|
| 1/2인치 ~ 48인치 (15 - 1200NB) | 클래스 / 압력 등급 |
| 2500#, 600#, 150#, 300#, 900#, 1500# | 플랜지 면 |
| FF, RF, RTJ | 플랜지 유형 |

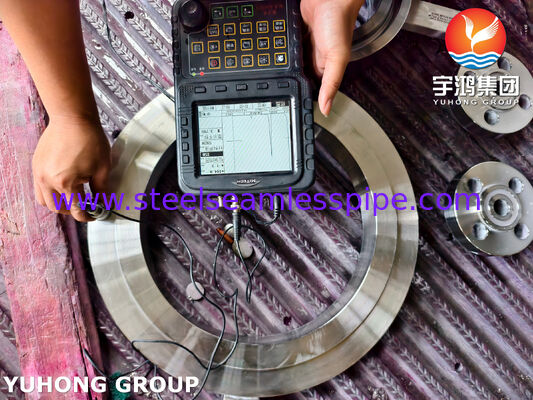

| 용접 넥, 블라인드, 슬립 온, 소켓, 스레드, 롱 용접 넥 ... | 침투 테스트 |
| 응용 분야 | 해양 및 해상: 해수 배관, 열교환기, 펌프, 밸브. |
화학 처리: 반응기, 탱크, 산 및 알칼리 배관.
석유 및 가스: 고압 배관, 유정구 장비, 산성 가스 서비스.
발전: 급수 가열기, 응축기.
펄프 및 제지, 소금 생산, 핵연료 처리.
