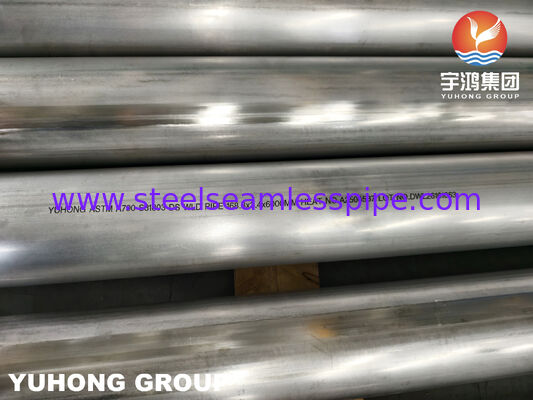

ASTM A790 S31803 듀플렉스 2205 용접 파이프 (부식성 서비스용)
ASTM A790 S31803 듀플렉스 2205 용접 스테인리스강 파이프
제품 개요
ASTM A790 S31803 듀플렉스 2205 용접 스테인리스강 파이프는 부식성 공정 배관 및 까다로운 산업용 서비스에 사용하도록 설계된 페라이트-오스테나이트 듀플렉스 스테인리스강 파이프입니다. UNS S31803 듀플렉스 스테인리스강으로 제조되어 높은 기계적 강도와 일반 부식 및 염화물 함유 환경에 대한 우수한 내성을 결합합니다.
용접 구조는 제어된 종방향 용접 품질, 맞춤형 파이프 치수 및 더 큰 외경이 필요한 응용 분야에 적합합니다. 파이프는 용체화 처리, 산세척, 치수 검사 및 해당 ASTM A790/A790M 및 구매 주문 요구 사항에 따른 프로젝트별 테스트와 함께 공급될 수 있습니다.
듀플렉스 2205 S31803은 기존 스테인리스강 또는 탄소강으로는 필요한 강도와 내식성의 조합을 제공하지 못하는 석유 및 가스, 석유화학, 화학 처리, 해양, 발전 및 산업용수 시스템에 널리 고려됩니다.
기술 사양
| 항목 |
사양 |
| 제품명 |
듀플렉스 2205 용접 스테인리스강 파이프 |
| 재질 등급 |
UNS S31803 |
| 일반 등급 |
듀플렉스 2205 |
| 재질 유형 |
페라이트-오스테나이트 듀플렉스 스테인리스강 |
| 재질 표준 |
ASTM A790 / ASME SA790 |
| 제조 방법 |
자동 종방향 용접 |
| 파이프 유형 |
직선 심 용접 파이프 |
| 열처리 |
용체화 처리 |
| 표면 상태 |
어닐링 및 산세척 / 맞춤형 |
| 외경 |
맞춤형 |
| 벽 두께 |
맞춤형 |
| 길이 |
고정 / 랜덤 / 맞춤형 |
| 끝단 준비 |
평단 / 경사 / 맞춤형 |
| 치수 표준 |
ASME B36.19 / 프로젝트 사양 |
| 검사 |
수압 / 비파괴 / 치수 |
| PMI |
가능 |
| MTC |
EN 10204 3.1 / 3.2 |
| 제3자 검사 |
요청 시 가능 |
재질: UNS S31803 듀플렉스 2205
UNS S31803은 듀플렉스 2205 계열로 흔히 식별되는 듀플렉스 스테인리스강 등급입니다. 페라이트-오스테나이트 미세 구조는 기존 오스테나이트 등급인 304L 및 316L과는 다른 강도와 내식성의 균형을 제공합니다.
크롬, 니켈, 몰리브덴 및 질소를 포함하는 합금 시스템은 염화물 함유 환경 및 응력 부식 균열에 대한 내성에 기여합니다. 따라서 S31803은 기계적 강도와 내식성이 모두 중요한 설계 고려 사항인 공정 배관에 자주 선택됩니다.
제품 특징
- 듀플렉스 페라이트-오스테나이트 구조: 듀플렉스 미세 구조는 까다로운 산업용 배관 시스템에 대한 기계적 강도와 내식성의 조합을 제공합니다.
- 우수한 염화물 내식성: S31803 듀플렉스 2205는 염화물 함유 유체 및 기타 부식성 공정 환경에 노출되는 배관에 일반적으로 선택됩니다.
- 응력 부식 균열 저항성: 듀플렉스 스테인리스강은 많은 기존 오스테나이트 스테인리스강 등급에 비해 염화물 응력 부식 균열에 대한 저항성이 향상되었습니다.
- 높은 기계적 강도: 듀플렉스 2205의 기계적 강도는 많은 기존 오스테나이트 스테인리스강보다 높아 강도가 중요한 고려 사항인 압력 배관 및 공정 시스템에 적합합니다.
- 제어된 용접 구조: 자동 종방향 용접은 제어된 용접 심을 제공하며 더 큰 파이프 직경과 맞춤형 벽 두께 생산을 가능하게 합니다.
- 맞춤형 공급: 파이프 외경, 벽 두께, 길이, 끝단 준비, 표면 상태, 검사 및 문서는 프로젝트 요구 사항에 따라 공급될 수 있습니다.
제조 공정
ASTM A790 S31803 용접 파이프의 일반적인 생산 공정은 다음과 같습니다:
- 듀플렉스 스테인리스강 판 또는 스트립 준비
- 원자재 식별 및 화학적 검증
- 판 또는 스트립 성형
- 제어된 종방향 용접
- 용접 심 검사
- 용체화 열처리
- 산세척 및 표면 처리
- 지정된 길이로 절단
- 끝단 준비
- 치수 검사
- 수압 또는 해당 비파괴 검사
- PMI 및 최종 검사
- 마킹 및 수출 포장
실제 생산 경로 및 테스트 범위는 해당 표준, 구매 사양 및 합의된 검사 계획에 따라 제어됩니다.
응용 분야
- 석유 및 가스: 부식성 유체 및 염화물 함유 환경이 발생할 수 있는 특정 공정, 생산 및 유틸리티 배관 시스템에 사용됩니다.
- 석유화학 플랜트: 듀플렉스 스테인리스강 구조가 필요한 정유 및 석유화학 시설의 공정 배관에 적합합니다.
- 화학 처리: 내식성과 기계적 강도가 필요한 특정 화학 공정 라인에 적용됩니다.
- 해양 및 해수 시스템: 실제 서비스 조건에 따라 해양 배관, 냉각수 시스템 및 특정 해수 관련 응용 분야에 고려됩니다.
- 발전: 발전소의 특정 냉각수, 공정수 및 보조 배관 시스템에 사용됩니다.
- 산업 공정 배관: 강도, 내식성 및 용접 파이프 구조의 조합이 필요한 산업 유체 운송 시스템에 적합합니다.
일반적인 서비스 매체
참고: 재질 적합성은 실제 매체, 염화물 농도, 온도, 유속 및 작동 조건에 따라 평가해야 합니다.
ASTM A790 S31803 용접 파이프 대 심리스 파이프
ASTM A790은 심리스 및 직선 심 용접 듀플렉스 스테인리스강 파이프 모두를 포함합니다. 용접 파이프는 판 또는 스트립을 성형하고 제어된 종방향 용접을 생성하여 생산됩니다. 더 큰 외경 및 특정 맞춤형 치수에 유리할 수 있습니다. 심리스 파이프는 종방향 용접 없이 제조되며 특정 압력, 크기 또는 프로젝트 요구 사항에 선택될 수 있습니다. 용접 및 심리스 구조 간의 선택은 파이프 치수, 서비스 조건, 설계 요구 사항 및 해당 프로젝트 사양을 기반으로 해야 합니다.
S31803 대 S32205 듀플렉스 2205
| 항목 |
S31803 |
S32205 |
| 일반 명칭 |
듀플렉스 2205 |
듀플렉스 2205 |
| UNS 지정 |
S31803 |
S32205 |
| 재질 계열 |
듀플렉스 스테인리스강 |
듀플렉스 스테인리스강 |
| 구조 |
페라이트-오스테나이트 |
페라이트-오스테나이트 |
| 일반적인 Cr-Ni-Mo 시스템 |
22Cr-5Ni-3Mo 등급 |
22Cr-5Ni-3Mo 등급 |
| 일반적인 응용 분야 |
부식성 공정 배관 |
부식성 공정 배관 |
S31803과 S32205 모두 듀플렉스 2205와 관련이 있지만 화학 조성 요구 사항이 다릅니다. 자동으로 상호 교환 가능한 것으로 취급해서는 안 됩니다. 구매 주문에 지정된 정확한 UNS 등급을 항상 따라야 합니다.
관련 재질 지정
| 표준 / 시스템 |
지정 |
| UNS |
S31803 |
| 일반 등급 |
듀플렉스 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN 참조 |
X2CrNiMoN22-5-3 |
| JIS 참조 |
SUS329J3L |
관련 지정은 정확한 동등물로 취급하기 전에 해당 재질 표준 및 화학/기계적 요구 사항과 대조하여 확인해야 합니다.
검사 및 테스트
품질 검사는 ASTM A790/A790M 및 프로젝트별 요구 사항에 따라 준비될 수 있습니다. 일반적인 검사 옵션은 다음과 같습니다:
- 화학 조성 분석
- 인장 시험
- 경도 시험
- 평탄화 시험
- 수압 시험
- 비파괴 전기 시험
- 용접 심 검사
- 지정 시 초음파 검사

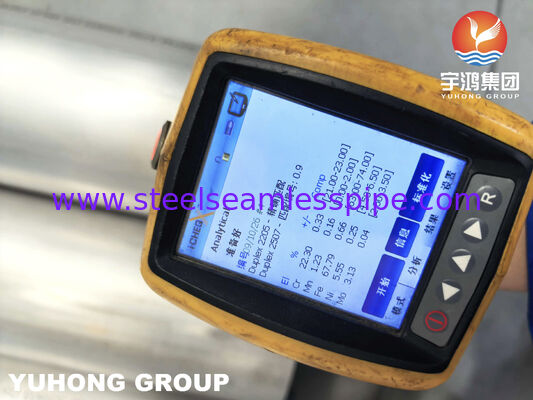

- 양성 재질 식별 (PMI)

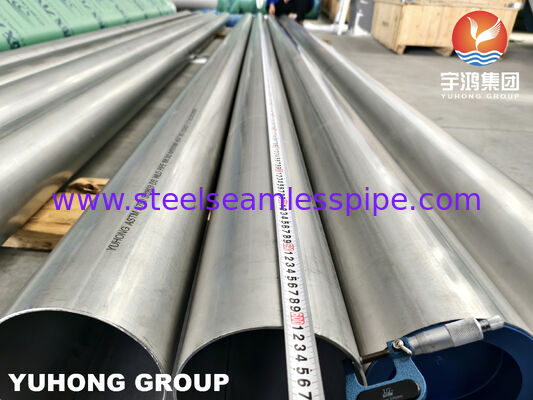

- 치수 검사
- 외관 검사
- 표면 검사
- 제3자 검사
표면 처리
ASTM A790 S31803 용접 파이프는 제조 공정 및 프로젝트 요구 사항에 적합한 표면 상태로 공급될 수 있습니다. 일반적인 옵션은 다음과 같습니다:
- 용체화 처리 및 산세척
- 어닐링 및 산세척
- 기계적 처리 표면
- 맞춤형 표면 마감
표면 요구 사항은 파이프 치수, 제조 경로 및 프로젝트 사양에 따라 확인해야 합니다.
끝단 준비
파이프 끝단은 고객의 배관 및 용접 요구 사항에 따라 공급될 수 있습니다. 사용 가능한 옵션은 다음과 같습니다:
- 평단
- 경사 끝단
- 직각 절단 끝단
- 맞춤형 끝단 준비
품질 문서 및 인증서
다음 문서는 구매 주문 및 검사 계획에 따라 제공될 수 있습니다:
- EN 10204 3.1 재질 시험 인증서
- EN 10204 3.2 인증서 (요청 시)
- 화학 분석 보고서
- 기계적 시험 보고서
- 수압 시험 보고서
- NDT 보고서
- PMI 보고서
- 치수 검사 보고서
- 열처리 기록
- 포장 목록
- 원산지 증명서
- 제3자 검사 보고서
포장

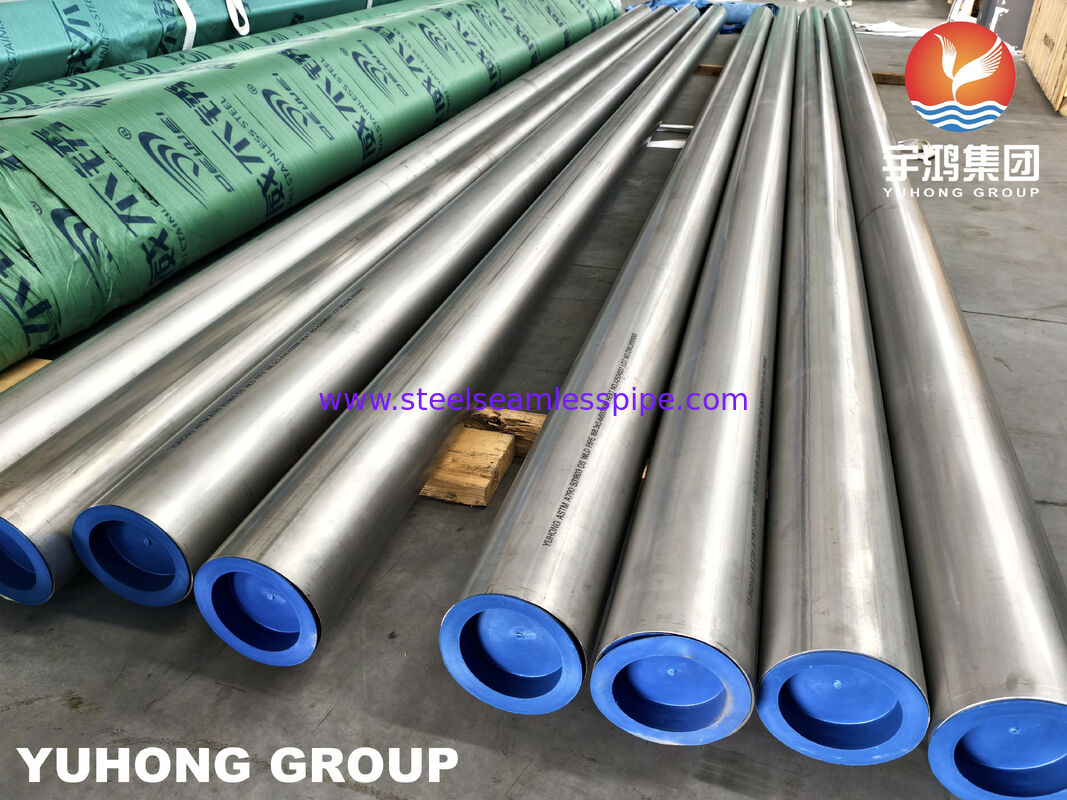

ASTM A790 S31803 용접 파이프는 일반적으로 보호용 끝단 캡과 함께 제공되며 파이프 크기 및 운송 요구 사항에 따라 안전하게 묶입니다. 장거리 운송을 위해 플라스틱 포장, 강철 스트래핑 및 해상 운송용 수출 포장이 준비될 수 있습니다.
맞춤형 제조 및 공급
ASTM A790 S31803 듀플렉스 2205 용접 파이프를 맞춤형으로 공급할 수 있습니다:
- 외경
- 벽 두께
- 파이프 길이
- 끝단 준비
- 표면 상태
- 열처리
- 검사 요구 사항
- PMI 요구 사항
- NDT 요구 사항
- 제3자 검사
- 재질 인증
기술 도면, 프로젝트 사양 및 검사 계획은 생산 전에 검토하여 해당 요구 사항을 확인할 수 있습니다.
자주 묻는 질문
- ASTM A790 S31803 파이프란 무엇인가요?
ASTM A790 S31803 파이프는 ASTM A790/A790M 요구 사항에 따라 제조된 듀플렉스 스테인리스강 파이프입니다. UNS S31803은 일반적으로 듀플렉스 2205 스테인리스강과 관련이 있습니다.
- ASTM A790 S31803 파이프는 용접 또는 심리스인가요?
ASTM A790은 심리스 및 직선 심 용접 파이프 모두를 포함합니다. 제품 설명에는 공급되는 파이프가 용접인지 심리스인지 명확하게 명시해야 합니다.
- S31803은 듀플렉스 2205와 동일한가요?
S31803은 일반적으로 듀플렉스 2205로 식별됩니다. 그러나 S31803과 S32205는 화학적 요구 사항이 다르므로 각 프로젝트에 대해 지정된 UNS 등급을 확인해야 합니다.
- ASTM A790 S31803 용접 파이프는 무엇에 사용되나요?
석유 및 가스, 석유화학, 화학 처리, 해양, 발전 및 산업 공정 배관 응용 분야에 일반적으로 사용됩니다.
- S31803 용접 파이프는 PMI와 함께 공급될 수 있나요?
예. 구매 주문 또는 검사 계획에서 요구하는 경우 양성 재질 식별 (PMI)을 준비할 수 있습니다.
- 제3자 검사를 준비할 수 있나요?
예. 합의된 검사 범위 및 프로젝트 요구 사항에 따라 제3자 검사를 준비할 수 있습니다.
