| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | API , ABS, DNV, GL , LR, NK. |
| 모델 번호: | ASME SA182 F316 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 함께 나무로 되는 케이스 /Iron Case/ 뭉치 |
| 배달 시간: | 20-80 |
| 지불 조건: | 신용장, 전신환 |
| 기준: | ASME SA182 / ASTM A182 | 재료 등급: | F316 / UNS S31600 스테인레스 스틸 |
|---|---|---|---|
| 제품 유형: | 사이트 글래스 프레임 플랜지/관찰 포트 플랜지 | 제조업: | 도매 + CNC 가공 |
| 외경: | 그림에 따른 쿠스토미즈드 | 내경: | 사이트 글라스 크기에 따라 맞춤 제작 |
| 연결: | 볼트 체결 / 나사 체결 / 맞춤형 | 점검: | 화학, 기계, 치수 및 PMI 검사 |
| 강조하다: | ASME SA182 F316 스테인리스강 플랜지,스테인레스 스틸 시트 유리 플랜지,산업 장비 사이트 글라스 프레임 |
||

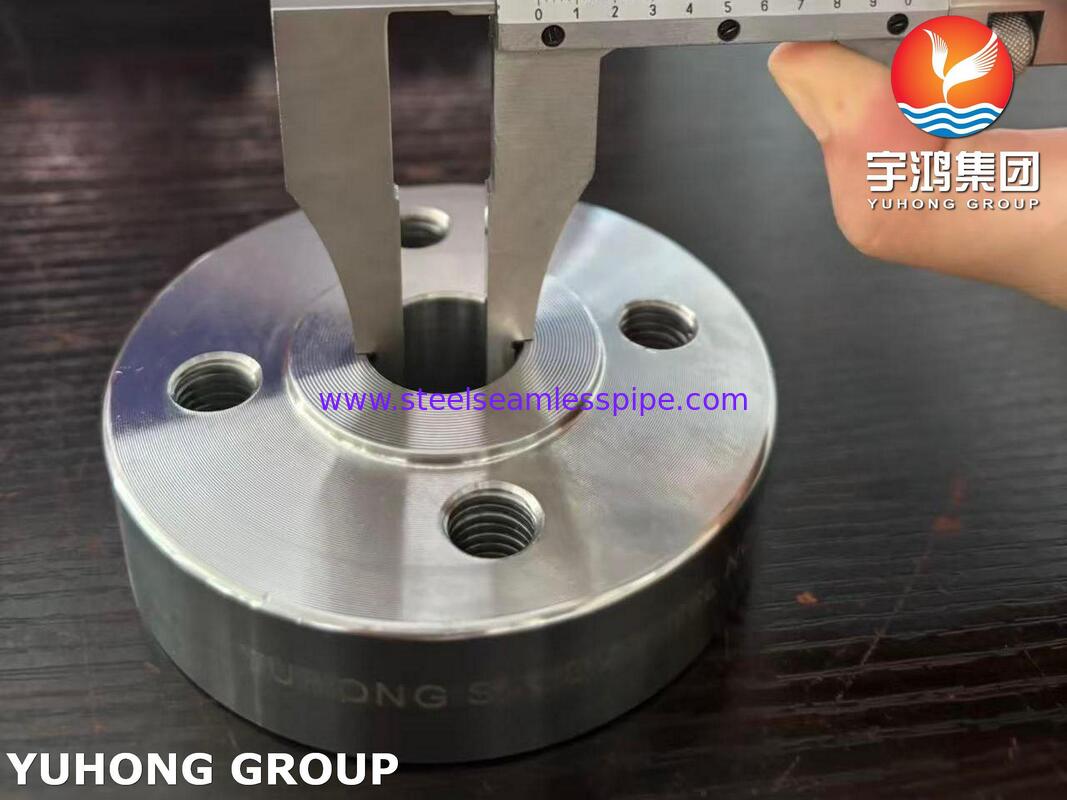

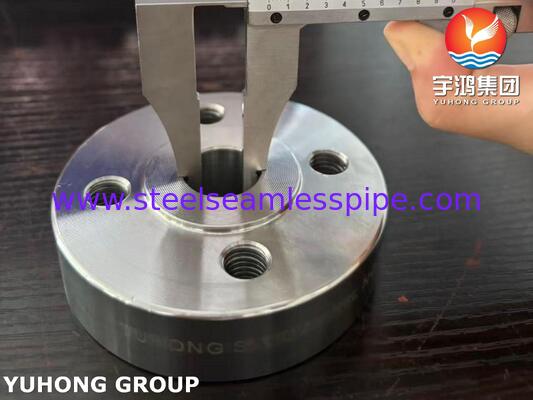

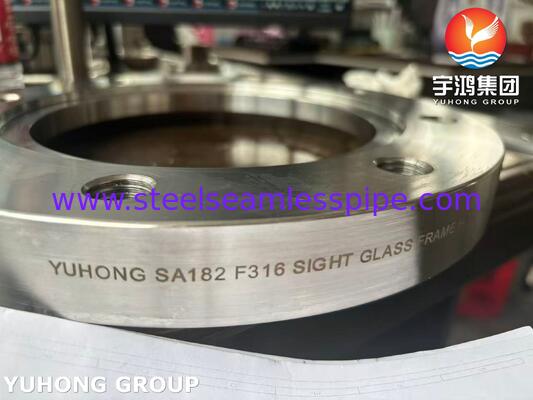

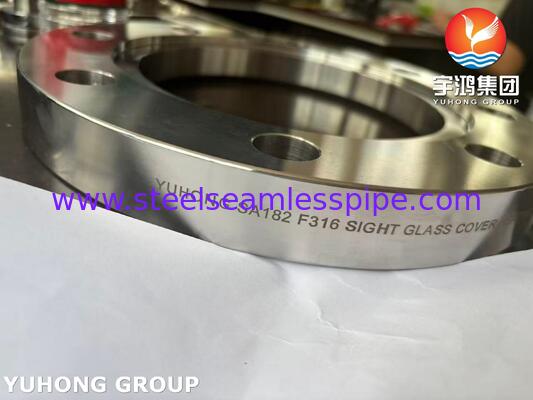

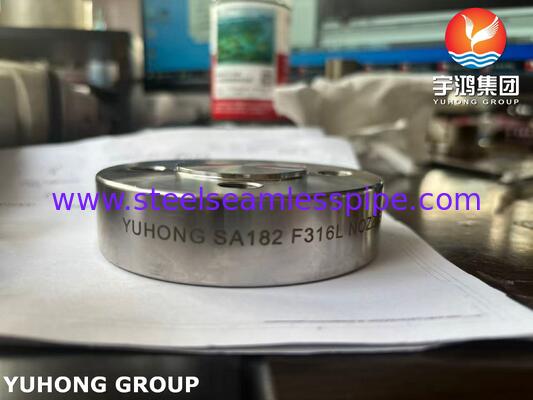

ASME SA182 F316 스테인리스 스틸 시트 글래스 프레임 플랜지는 시트 글래스 집합체용으로 설계된 가공 및 가공된 스테인리스 스틸 부품입니다.산업 공정 시스템에서 사용되는 전망 포트 및 시각 검사 장비.
소재로 제조된F316 아우스테니틱 스테인레스 스틸, 프레임 플랜지는 고객의 그림에 따라 중앙 관측 구멍, 볼트 구멍, 힌트 구멍, 밀폐 표면 및 기타 가공 기능으로 공급 될 수 있습니다.
이 부품은 가공 장비, 압력 용기, 파이프 시스템, 탱크, 열 교환기 및 시선 유리 또는 전망 창이 필요한 다른 장비에 통합하기에 적합합니다.
플랜지 구성, 차원, 압력 등급 및 연결 세부 사항은 장비 설계, 적용 가능한 플랜지 표준 및 고객 사양에 따라 결정됩니다.
| 항목 | 사양 |
|---|---|
| 제품 이름 | F316 스테인리스 스틸 시트 글래스 프레임 플랜지 |
| 제품 종류 | 시야 유리 프레임 플랜지 / 시야 포트 플랜지 |
| 소재 | 아우스테니틱 스테인리스 스틸 |
| 등급 | F316 |
| UNS | S31600 |
| 표준 | ASME SA182 / ASTM A182 |
| 제조업 | 도매 + CNC 가공 |
| 형태 | 원형 |
| 외부 지름 | 맞춤형 |
| 내부 지름 | 맞춤형 |
| 두께 | 맞춤형 |
| 볼트 홀량 | 맞춤형 |
| 볼트 구멍 지름 | 맞춤형 |
| 볼트 원 직경 | 맞춤형 |
| 연결 | 플랜지 / 볼트 / 사용자 정의 |
| 봉인 표면 | 가공 / 사용자 정의 |
| 시선 안경 열기 | 맞춤형 |
| 선형 구멍 | 필요 에 따라 사용 가능 |
| 표면 마감 | 가공 / 비닐 / 비동기 / 맞춤 |
| 열처리 | 정해진 대로 처리된 용액 열 |
| 검사 | 화학, 기계 및 차원 검사 |
| 인증 | MTC / EN 10204 3.1 / 3.2 필요에 따라 |
| 적용 | 시선 유리, 시선 포트, 공정 장비 및 파이프 |
F316은 크롬, 니켈 및 몰리브덴을 함유한 아우스테니트성 스테인레스 스틸 종류입니다.
명목 합금 구성이 광범위한 산업 장비 응용 프로그램에 필요한 재료 특성을 제공합니다. F316은 일반적으로 프로세스 장비, 파이프 부품에 지정됩니다.,밸브, 플랜지 및 기타 제조 또는 조형 부품
제조된 제품에서ASME SA182 F316, 화학적 성분, 기계적 특성 및 열처리 요구 사항은 적용되는 ASME SA182 / ASTM A182 에디션과 구매 사양에 따라야합니다.
ASTM A182에 따른 전형적인 F316 화학 요구 사항은 아래와 같다.
| 원소 | F316 요구 사항 |
|---|---|
| C | ≤0.080% |
| 원 | ≤2.00% |
| 네 | ≤1.00% |
| P | ≤0.045% |
| S | ≤0.030% |
| Cr | 160.0~18.0% |
| 니 | 100.0~14.0% |
| 모 | 20.03.0% |
| 페 | 재고 |
실제 화학적 구성은 공급된 열에 대한 적용 가능한 ASME SA182판 및 재료 인증서에 의해 확인되어야 합니다.
ASME SA182 F316 가공물의 기계적 성질은 적용되는 재료 사양의 요구 사항을 충족해야 한다.
| 재산 | 요구 사항 |
|---|---|
| 팽창 강도 | ASME SA182 F316에 따라 |
| 생산력 | ASME SA182 F316에 따라 |
| 길쭉함 | ASME SA182 F316에 따라 |
| 면적 감소 | 적용 가능한 사양에 따라 |
| 단단함 | 적용 가능한 사양에 따라 |
| 열처리 | 지정된 용액 열처리 |
최종 인증 값은 실제 열 및 제품 상태에 대한 MTC에서 가져야합니다.
시점 유리 프레임 플랜지는 시점 유리 집합에 대한 기계적 장착 및 밀착 인터페이스를 제공하기 위해 설계되었습니다.
전형적인 구조는 중앙 관측 개방과 장착 구멍이있는 원형 가조 몸으로 구성됩니다.
내부 개척은 필요한 시선 유리 지름과 관측 영역에 따라 가공됩니다.
플랜지 표면은 정해진 밀폐 구성으로 가공될 수 있습니다.
볼트 구멍은 고객의 장비 도면 또는 적용 가능한 플랜지 크기에 따라 배치 될 수 있습니다.
스레드 구멍은 시점 유리 조립 장치가 스레드 고정 또는 사용자 정의 장착 장치를 사용할 때 공급 될 수 있습니다.
밀폐 표면은 필요한 밀폐, 유리 및 조립 구성에 따라 가공 될 수 있습니다.
시야 유리 프레임 플랜지는 고객의 그림에 따라 사용자 정의 할 수 있습니다.
전형적인 매개 변수는 다음과 같습니다.
| 매개 변수 | 사용 가능한 구성 |
|---|---|
| 외부 지름 | 맞춤형 |
| 내부 지름 | 맞춤형 |
| 전체 두께 | 맞춤형 |
| 시선 안경 열기 | 맞춤형 |
| 볼트 원 | 맞춤형 |
| 볼트 홀량 | 맞춤형 |
| 볼트 구멍 지름 | 맞춤형 |
| 스레드 크기 | 메트릭 / UNC / UNF / 사용자 정의 |
| 밀폐면 | 맞춤형 |
| 롤 | 맞춤형 |
| 반도리 | 맞춤형 |
| 가공 용도 | 그림에 따르면 |
부품이 특정 플랜지 차원 표준을 준수해야 하는 경우, 해당 표준은 구매 주문에 별도로 명시되어야 합니다.
인증된 F316 스테인리스 스틸 가조 재질은 필요한 ASME SA182 사양에 따라 선택됩니다.
원료는 가열되고 필요한 예비 고리 또는 플랜지 모양으로 만들어집니다.
용액 열처리는 적용되는 재료 사양에 따라 수행됩니다.
조형된 부품은 주요 외부 및 내부 차원을 설정하기 위해 거칠게 가공됩니다.
정밀 가공은 다음을 위해 수행됩니다.
가공된 부품은 지정된 표면 상태로 공급될 수 있습니다.
최종 차원, 구멍 위치, 재료 식별 및 표면 상태는 운송 전에 검사됩니다.
F316 시점 유리 프레임 플랜지는 고객의 도면에 따라 CNC 가공 될 수 있습니다.
가공은 다음을 포함할 수 있다.
가공 용도는 고객의 도면과 적용 가능한 차원 요구 사항에 따라 제어됩니다.
필요한 경우:
검사는 다음을 포함할 수 있습니다.
완성된 플랜지는 다음과 같은 것을 시각적으로 검사 할 수 있습니다.
추가 NDT는 프로젝트 요구 사항에 따라 수행 할 수 있습니다.
다음 문서는 고객 요구에 따라 제공될 수 있습니다.
F316 시선 유리 프레임 플랜지는 내부 프로세스의 시각적 모니터링이 필요한 프로세스 장비에 설치할 수 있습니다.
이 부품은 압력 장비에 맞춘 관측 포트 또는 관측 유리 집합의 일부로 제조 될 수 있습니다.
시력 유리 플랜지 집합은 선택 된 파이프 시스템에서 프로세스 흐름을 시각적으로 관찰 할 수 있습니다.
F316 스테인레스 스틸은 일반적으로 몰리브덴을 함유한 아우스테니트 스테인레스 스틸이 필요한 공정 장비에 지정됩니다.
이 부품은 시각 검사 포트를 필요로 하는 맞춤형 열 교환기 또는 응축기 집합체에 통합될 수 있습니다.
응용 분야는 저장 탱크, 공정 탱크 및 전망 창이 장착 된 용기 포함 될 수 있습니다.
F316 시점 유리 프레임 플랜지는 적용 가능한 서비스 조건과 설계 요구 사항에 따라 해상 및 산업 장비에 제조 될 수 있습니다.
