| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

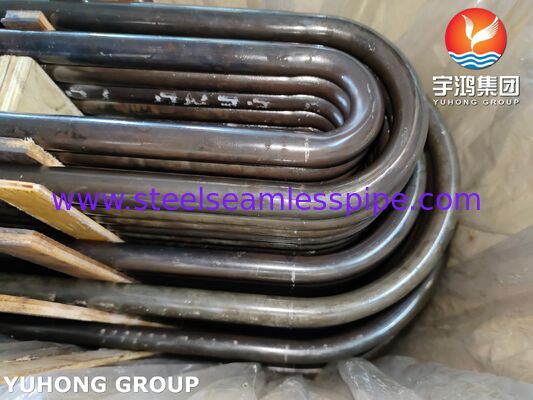

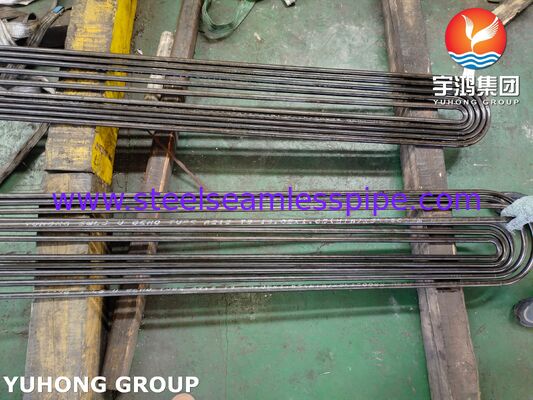

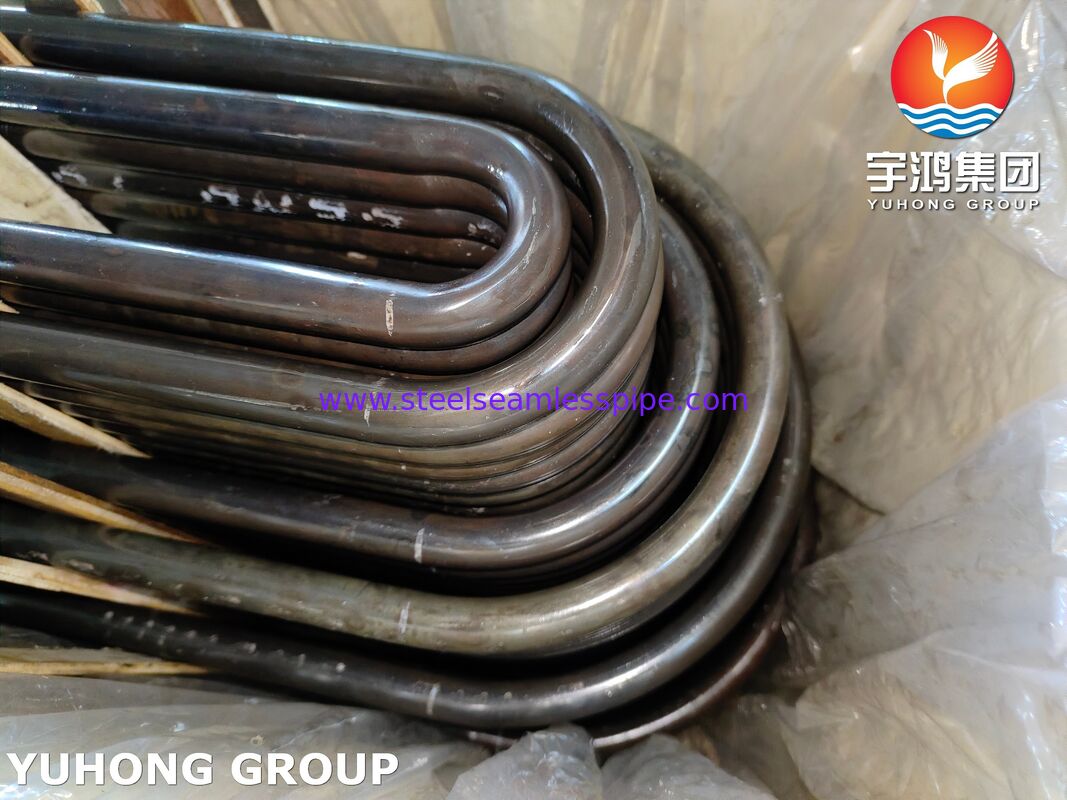

| 모델 번호: | SA213 T9 심리스 U-튜브 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | 협상 가능 |

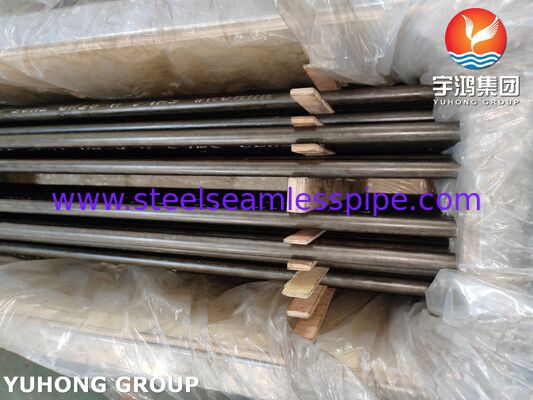

| 포장 세부 사항: | 플라스틱 캡과 함께 나무로 되는 케이스 /Iron Case/ 뭉치 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 800톤/월 |
| 강조하다: | ASME SA213 T9 매듭 없는 튜브,고온 열 교환 튜브,합금강 U-튜브 |
||
|---|---|---|---|
Yuhong Group Co., Ltd.는 열교환기 튜브 솔루션 전문 기업으로, 특히고온 쉘앤튜브 열교환기 서비스용 U-벤드 튜브 성형 및 열처리에 대한 기술적 권위를 보유하고 있습니다. 모든 제품은 ASME Section II 및 ASTM 사양을 완벽하게 준수하여 제조 및 문서화됩니다.
| 원소 | 성분 (%) | 요구 사항 |
|---|---|---|
| 탄소 (C) | ≤ 0.15 | 최대 |
| 망간 (Mn) | 0.30 - 0.60 | 범위 |
| 인 (P) | ≤ 0.025 | 최대 |
| 황 (S) | ≤ 0.025 | 최대 |
| 규소 (Si) | 0.25 - 1.00 | 범위 |
| 크롬 (Cr) | 8.00 - 10.00 | 범위 |
| 몰리브덴 (Mo) | 0.90 - 1.10 | 범위 |
참고: ASME SA-213/SA-213M 표 1 (저합금강 - 등급 T9, UNS K90941)
9%의 크롬 함량은 보호용 산화크롬층 형성을 통해 산화 저항성을 제공하며, 1%의 몰리브덴은 고온에서의 크리프 강도에 기여합니다.
| 성질 | 요구 사항 |
|---|---|
| 인장 강도, 최소 | 415 MPa (60 ksi) |
| 항복 강도, 최소 | 205 MPa (30 ksi) |
| 연신율 (2인치 또는 50mm 기준), 최소 | 30% |
| 경도, 최대 | 179 HBW / 190 HV |
| 로크웰, 최대 | 89 HRB |
참고: ASME SA-213/SA-213M 표 4
| 등급 | UNS 번호 | 열처리 유형 | 템퍼링 온도 |
|---|---|---|---|
| T9 | K90941 | 전체 또는 등온 풀림; 또는 노멀라이징 및 템퍼링 | 1250°F [675°C] 최소 |
참고: ASME SA-213/SA-213M 표 3
열처리는 별도로 수행해야 하며, 열간 성형을 위한 가열과는 별개입니다. T9를 포함한 페라이트계 합금강의 경우, 표 3 요구 사항에 따라 튜브를 열처리하기 위해 재가열해야 합니다.
튜브는 심리스 공정으로 제작되어야 하며, 지정된 대로 열간 마감 또는 냉간 마감이어야 합니다.
각 로트는 다음 검사를 받아야 합니다:
| 시험 | 빈도 |
|---|---|
| 인장 시험 | 로트당 1개 튜브에서 1개 시편 (≤50개 튜브); 로트당 2개 튜브 (>50개 튜브) |
| 경도 시험 (브리넬/비커스/로크웰) | 로트당 2개 튜브 |
| 평탄화 시험 | 로트당 1개 완성 튜브의 각 끝단 |
| 플레어링 시험 | 로트당 1개 완성 튜브의 각 끝단 (평탄화 시험과 다른 튜브) |
| 수압 또는 비파괴 전기 시험 | 각 튜브 |
참고: ASME SA-213/SA-213M 섹션 9 및 10
Yuhong Group은 열교환기 제조를 위한 통합 공급을 제공합니다:
| 부품 | 재료 호환성 |
|---|---|
| U-벤드 튜브 | ASTM A213 T9 (및 기타 T 등급) |
| 직관 | ASTM A213 / A269 / A249 |
| 튜브 시트 | SA-516 Gr.70, SA-266, 클래드 재료 |
| 배플 | 탄소강, 스테인리스강 |
| 쉘 및 채널 | SA-516 Gr.70, SA-240 |
최소 U-벤드 반경: 1.5 * OD (표준), 합의에 따라 더 작은 반경도 가능합니다.
ASME SA-213 T9 심리스 튜브는 다음과 같은 고온, 고압 서비스에 지정됩니다:
작동 범위: 약 600-650°C (1110-1200°F)까지의 온도에서 지속적인 서비스, 산화 저항성 및 크리프 강도 유지
